產品介紹

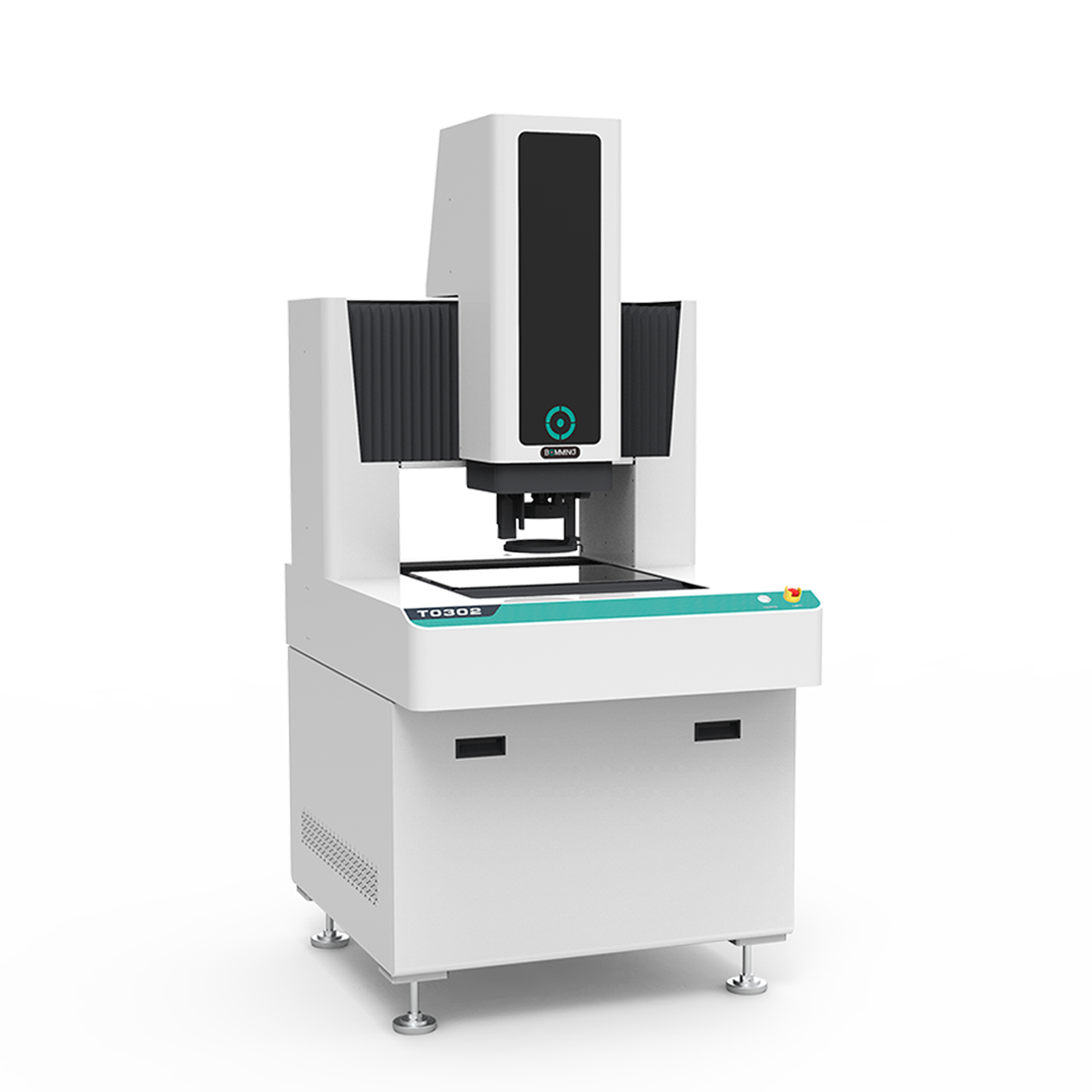

T系列 全自動影像測量儀採用固定橋式設計。配置自動變倍鏡頭，搭配LED多扇區環形光源，底部透射平行光源，同軸光LED冷光源，數字相機，採用大理石底座及橫梁、精密的伺服控制系統，選擇搭配點激光或接觸式探針，可以實現2.5D的復合測量。

技術參數

產品選型    T0302A    T0302W    T0302     T0504

測量範圍(mm)   300x200x200        500x400x200

2D測量精度(μm)  E2：1.5+L/300     E2：2.5+L/200

Z軸精度(μm)      5.0+L/200

產品尺⼨(mm)   920x790x1645   1250x940x1690

光柵尺分辨率(μm)    0.1        0.5

⻢達驅動    進⼝伺服電機驅動     交流伺服⻢達驅動，三軸操縱杆控制

⼯作台     厚花崗⽯平台

機台重量（kg）   450

環境要求   溫度：20℃±2℃，相對濕度：30%~80%, 振動<0.002g，低於15Hz

保修期   1年
