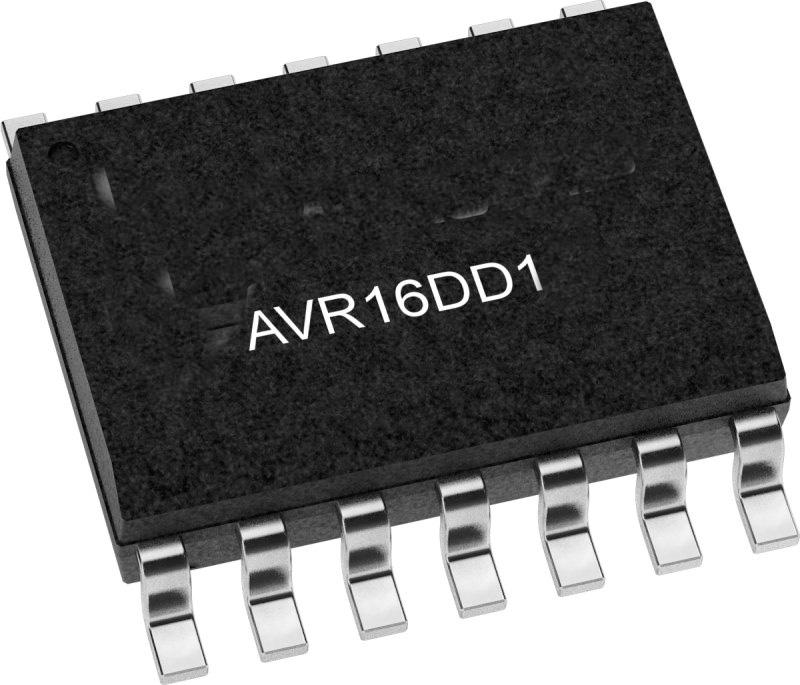

ST微控制器AVR16DD1產品信息

簡述
AVR® DD 系列

新的 AVR® DD 系列微控制器採用眾所週知的 AVR® CPU，現在在 1.8V 至 5.5V 的整個電源電壓範圍內以高達 24 MHz 的頻率運行。該系列包括採用 14 至 32 引腳封裝選項的 16 KB、32 KB 和 64 KB 閃存變體。AVR® DD 系列旨在為包括工業控制、家電產品、汽車和物聯網 (IoT) 在內的應用帶來實時控制和多電壓操作。

該系列使用最新的核心獨立外設，具有低功耗特性和 5V 操作以提高抗噪性。多電壓 I/O 系統允許與在不同電壓下運行的系統進行安全的雙向通信。事件系統、可配置自定義邏輯 (CCL) 以及智能模擬外設，如 12 位差分 ADC、過零檢測 (ZCD)、10 位 DAC 以及 MVIO，使 AVR® DD 系列非常適合傳感器應用、物聯網終端節點以及其他需要信號調節或電平轉換的應用。

下圖顯示了AVR DD系列設備，列出了引腳數變量和內存大小：

•無需修改代碼即可進行垂直遷移，因為這些設備完全引腳和功能兼容

•向左水平移動可減少引腳數量，從而減少可用功能

特性

•AVR®CPU

–最高運行頻率為24 MHz

–單週期I/O訪問

–兩級中斷控制器

–雙循環硬件乘法器

–電源電壓範圍：1.8V至5.5V

•記憶

–高達32 KB的系統可自行編程閃存

–256B EEPROM

–高達4 KB SRAM

–32B非易失性存儲器中的用戶行，可在芯片擦除期間保存數據，並可在

設備已鎖定

–寫入/擦除耐久性

•閃存1000次循環

•EEPROM 100000週期

–數據保留期：55°C時40年

•系統

–通電復位（POR）電路

–褐化檢測器（BOD）

–時鐘選項

•高精度內部高頻振盪器，可選擇頻率高達24 MHz（OSCHF）

–自動調諧，提高內部振盪器精度

•內部PLL高達48 MHz，用於D型定時器/計數器（PLL）的高頻操作

•32.768 kHz超低功率內部振盪器（OSC32K）

•32.768 kHz外部晶體振盪器（XOSC32K）

•外部時鐘輸入

•帶時鐘故障檢測的外部高頻晶體振盪器（XOSCHF）

–單引腳統一程序和調試接口（UPDI）

–三種睡眠模式

•在所有外圍設備運行時空閑，以便立即喚醒

•待機，可配置所選外圍設備的操作

•斷電並保留完整數據

–自動循環冗余檢查（CRC）閃存掃描

–帶窗口模式的看門狗定時器（WDT），帶有單獨的片上振盪器

–所有通用引腳上的外部中斷

•外圍設備

–一個16位定時器/計數器類型A（TCA），具有三個比較通道，用於PWM和波形生成

–兩個16位定時器/計數器類型B（TCB），帶輸入捕獲和信號測量

–一個12位PWM定時器/計數器類型D（TCD），針對功率控制進行了優化

–一個16位實時計數器（RTC），可從外部晶體或內部振盪器運行

–兩個USART

•操作模式：RS-485、LIN客戶端、主機SPI和IrDA

•分數波特率發生器、自動波特率和幀檢測開始

–一個SPI，具有主機/客戶端操作模式

–一個雙線接口（TWI），具有雙地址匹配

•同時進行主機/客戶端操作（雙模式）

•兼容Philips I2C

•標準模式（Sm，100 kHz）
