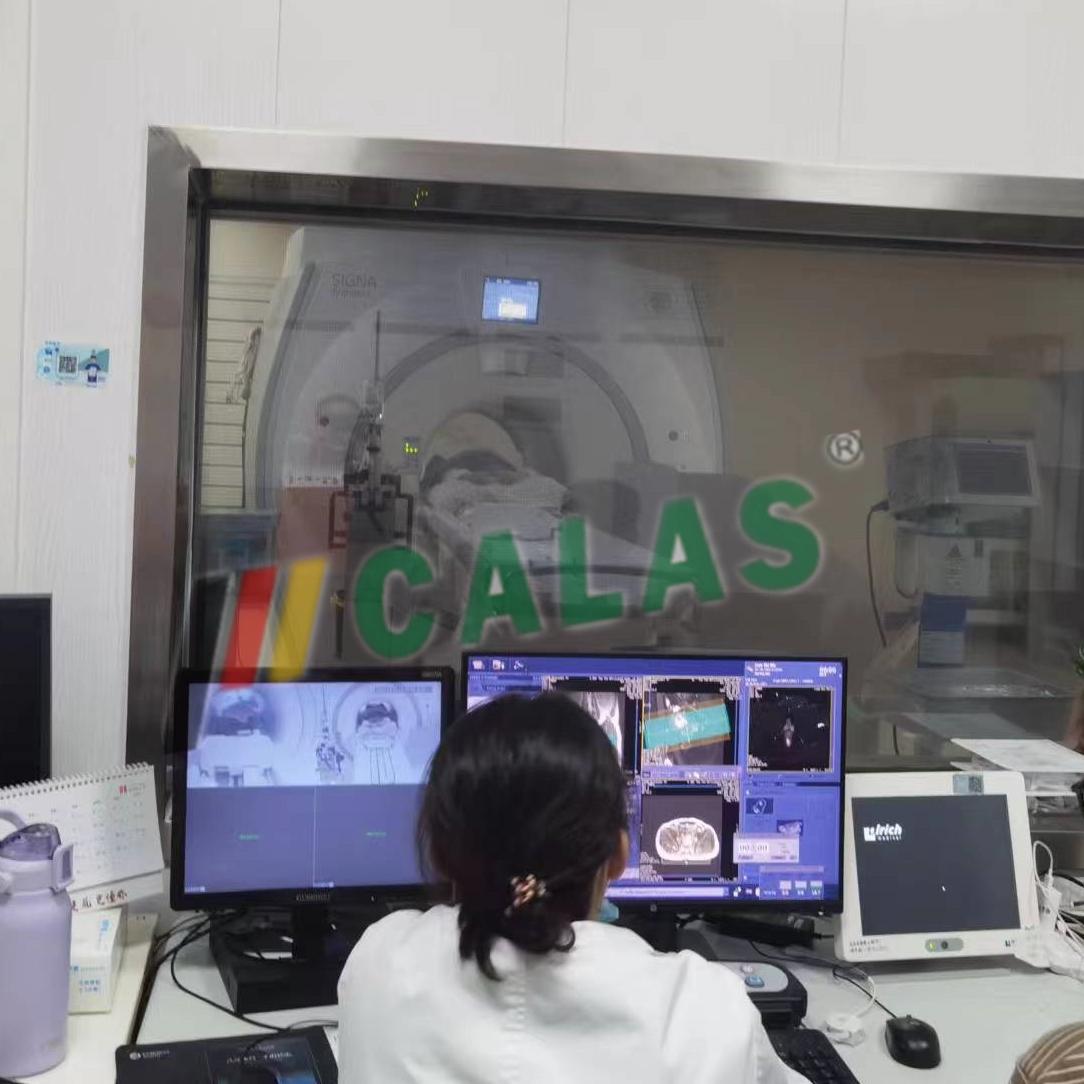

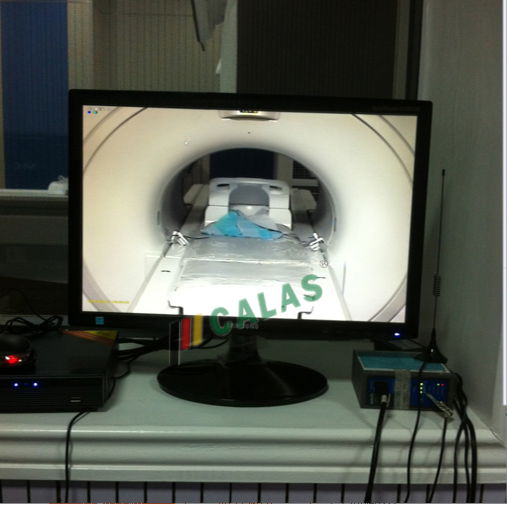

無磁濾波監控系統簡要介紹



     主要技術參數：



電磁兼容性：EMC抗擾符合EN50130-4標準、EMC輻射符合EN505022 B類設備的要求、符合FCC B類第15部分的要求

額定電壓：12 VDC

電壓範圍：10.8-39 VDC

系統制式：PAL

功耗：約4 瓦

圖像傳感器：隔行轉移CCD ，1/3英吋圖像格式

有效畫面像素：PAL型752水平x 582 垂直，NTSC型768水平x 494 垂直

水平清晰度：540電視線

信噪比：50 dB

增益：21 dB（最大）

電子快門：自動，1/50至1/125000 秒(CCIR) ，1/60至1/150000 秒(EIA)

孔徑失真校正：水平和垂直，對稱

背光補償：中心窗口加權

白平衡：自動感測(2500 - 9000 K)

視頻輸出：1.0 Vpp，75歐姆復合視頻



同步線路鎖定（僅採用交流電時）：攝像機與供電線路零交叉同步，實現無滾動的垂直間隔切換。 可以調整垂直相位延時（0 - 358度），從而在採用多相位電源時實現垂直同步。

同步自由運行（當關閉直流電源或L/L 時）：內部晶體基準

    連接器視頻輸出：BNC

視頻/DC光圈連接器：4針EIA-J



環境要求

操作溫度-20°C至50 °C（-4°F至122 °F）

存儲溫度-25°C至70 °C（-13°F至158 °F）

操作濕度5%至93% 無冷凝

國內無磁產品的起源公司，市場份額為前一二名。
