一、設計原理

該熱風機控制系統作用於礦井井口送風，是我公司專門針對礦井開發的一種采暖通風設備。該設備性能穩定，多元化控制，自動化強度高，是通風采暖行業的產品。該系統具有操作簡單、運行安全、運行節能等方面的優勢。

二、基本特征

2.1系統組成

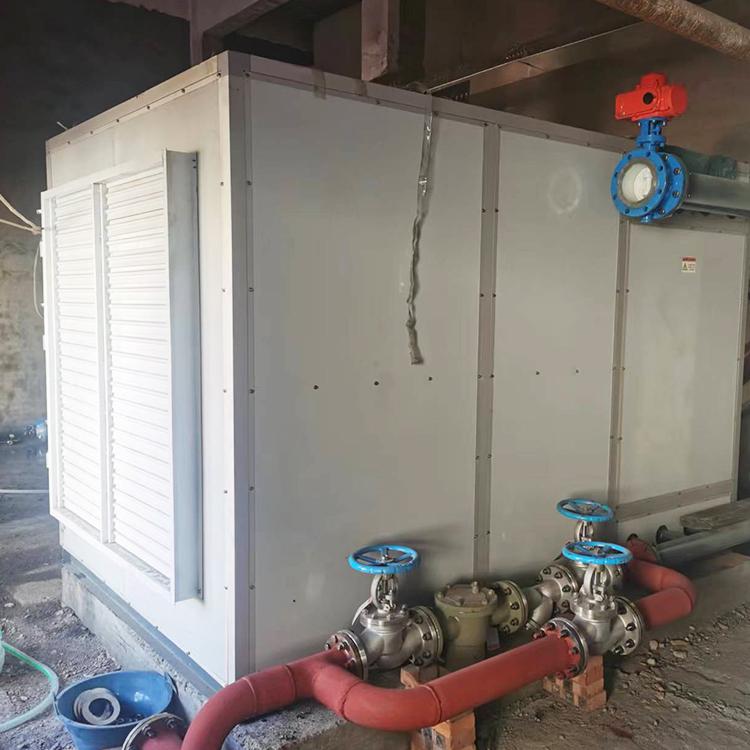

該熱風機控制系統主要由主井1台礦井熱風機，1套變頻控制櫃及相應的傳感器等組成。

2.2方案設計

該熱風機控制系統由礦井一套1台熱風機，熱風機變頻控制，並在熱風機出風口加裝溫度傳感器，井口加裝風速傳感器、溫度傳感器。溫度傳感器實現對熱風機的自動控制功能。根據熱風機出風溫度自動控制電加熱管開啟，以達到升溫的目的。

當井口溫度低於下限值時，開啟一組加熱管，當開啟一組一段時間后，溫度還不能達設定值，逐組啟動換熱管組，井口溫度不低於2℃。當井口溫度達到上限，逐組停止換熱管束，使熱風機處於待機狀態。為了實現防凍功能，熱風機待機時，換熱管束開啟最少，風機頻率頻率。熱風機待機參數可設定。

控制櫃採用ABB變頻器、西門子PLC和10寸觸摸屏組合方式，可以實現熱風機控制系統狀態透明、運行參數管理、設備報警聲光提醒。觸摸屏採用全中文操作界面，操作方便、簡單，根據用戶權限密碼登陸可在線修改系統參數，系統具有手、自動兩種控制方式。控制櫃可以實現對熱風機溫度溫度、風量的監測。具有聲光報警功能，設備故障、參數超限自動聲光報警提醒操作人員。控制櫃具有過流、過載、短路、缺相、防雷接地保護，運行安全。

2.3系統功能

1.信息採集顯示

熱風機運行、故障、檢修

熱風機頻率

熱風機出口溫度

井口送風溫度

井口送風風量

2.操作與控制

熱風機PLC櫃手動/自動控制

熱風機根據出風總管溫度自動調節風機頻率

預留有數據上傳接口

3.安全保護

電氣設備過流、過載、短路、缺相保護

防雷接地保護

4.報警記錄

熱風機故障報警

溫度上下限報警

井口溫度上下限報警

風機出口溫度上下限報警

5.工業熱風機生產工藝流程

 底盤製作—翅片管與管板焊接—管束壓力試驗--風機安裝—多組管束裝配—箱體組裝—接管焊接組裝—電控櫃生產---風機運行測試—整體驗收。
