產品描述

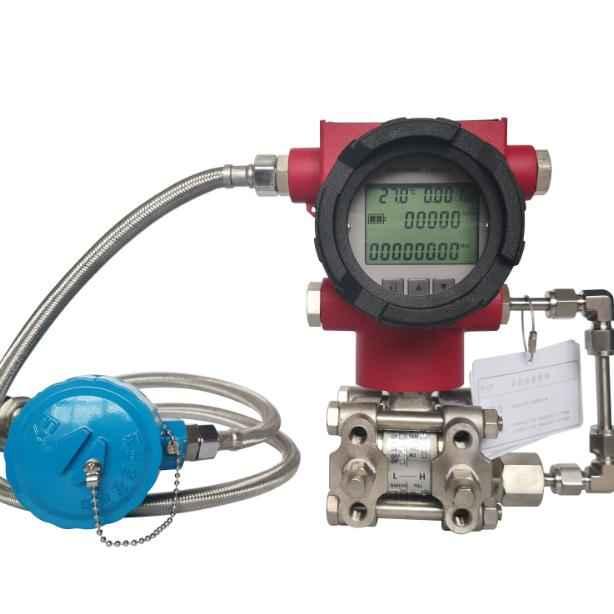

DMP9051多參量變送器適用於阿牛巴、德爾塔巴、威力巴、平衡、V型錐、孔板、噴嘴、文丘里流量傳感器與節流配套使用,可電池供電進行現場顯示無須外接電源,全隔離輸出抗干擾性設計,屏蔽一切干擾,可輸出脈衝、電流(4-20mA)、485(modbus-rtu)、無線(modbus-rtu)等信號,自帶溫度壓力傳感器,氣體、蒸汽自動溫度壓力補償。量程比1:60、1:100、 1:200、1:400,精度 0.5級、0.2級 、0.1級、0.05級可選,氣體可顯示溫度、壓力、差壓、工況流量、標況流量等參數,蒸汽可顯示溫度、壓力、密度、質量流量等參數。
技術性能:
●一體化設計、集成差壓、溫度、壓力、流量測量與一體,並且對氣體、蒸汽等可壓縮介質進行溫度壓力補償,將介質補償為標準狀況或者質量流量。
●可以配所有的節流裝置(孔板、V錐、平衡、楔形、噴嘴、文丘里、均速管、威力巴、阿牛巴、畢托巴、德爾塔巴、彎管等)對測量介質進行一體化溫度、壓力、流量測量並補償。
● 可內置電池供電現場顯示無須外接電源工作1-2年
● 全隔離輸出抗干擾性設計,屏蔽一切干擾
● 電流(4-20mA)、485(modbus-rtu)信號 或者無線輸出LORA開闊環境通訊距離3公里、6公里、8公里;4G通訊距離無限制
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60 1:100 1:200 1:400
● 精度 0.05 級 0.1級 0.2級 0.5級
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平台,可根據用戶要求定製算法
● 可靠性高,用戶不需做任何維護
● 傳感器逐點補償,溫度穩定性高
● 隔爆設計,隔爆等級ExdIICT4
● 防護等級,IP65
● 使用壓力,40Mpa
● 供電模式,可選內部電池供電、內部電池/外接24V雙供電、內部充電電池/外接24V雙供電、內部充電電池/太陽能雙供電
供電模式備註:
①電池供電:可以選擇電池供電,單個電池可使用1-2年,電池方便更換。
②內部電池/外接24V雙供電:此模式下內部電池為變送器供電,24V為遠傳模塊供電(電流或者485輸出),此模式也可以切換到全外部供24V電模式,此時內部電池將不再耗電。
③內部充電電池/外接24V雙供電,此模式下內部充電電池為變送器供電,24V為遠傳模塊供電(電流或者485輸出),24V供電時對內部充電電池充電,停電時內部充電電池為變送器供電,此模式只適應遠傳輸出為485輸出模式。
④內部充電電池/太陽能雙供電,此模式為內部充電電池為變送器供電,太陽能板給充電電池充電,太陽能板可以選內置太陽能板,或者外接太陽能板
DMP9051多參量變送器在現場使用安裝時候的注意事項
DMP9051多參量變送器在訂貨時候應注意下面幾點。
一、訂貨時候應該確定變送器是水平安裝還是垂直安裝。水平安裝就是指的多參量變送器的高低壓在一個水平面上,差壓傳感器內充的硅油不受重力影響,不會差壓差壓的信號輸出;垂直安裝就是指的多參量變送器的高低壓為垂直的,此時差壓傳感器內充的硅油收到重力影響,會對多參量變送器零點造成影響。高壓在上的時候,如果變送器是水平標定的,那麼此時變送器會有信號輸出,就是通俗講的“自動走字”。此時需要對多參量變送器進行自動調零操作。如果低壓在上,如果變送器是水平標定的,那麼此時變送器零點會產生負向遷移,如果零點不調整,會切掉一部分有用流量信號,造成流量測量的誤差。所以訂貨時候應該確定安裝方向,根據安裝方向來進行標定,那麼到現場幾乎可以不用再做零點調整。
二、在安裝多參量變送器時候,要注意變送器的高低壓端應同節流裝置的高低壓端相對應,否則會造成流量不計量。多參量變送器的標識有H端的為高壓端,應對應節流裝置高壓端;變送器標識為L端的為低壓端,應對應節流裝置低壓端。
三、新的管線上裝完變送器后,可能會進行高壓蒸汽吹掃工作,所以在安裝完畢多參量變送器沒有投產前,應該先關閉三閥組的兩個取壓閥。防止掃線時候損坏多參量變送器。
四、測量蒸汽的多參量變送器尤其要注意。在多參量變送器安裝完畢后,要關掉三閥組的兩個取壓閥。在通蒸汽4個小時以上,再打開。留出足夠的時間,使節流裝置配的冷凝罐形成冷凝水,隔絕蒸汽到變送器裡面,以免造成蒸汽對多參量變送器的損坏。開關一下平衡閥,讓兩邊的冷凝水達到平衡狀態。
五、在測量蒸汽時候,蒸汽如果不是連續使用的,例如使用一段時候后,蒸汽就停掉了,此過程中兩個冷凝罐中的水可能蒸發不平衡,可能會形成在停止的狀態下,產生流量輸出。此時只需要開關一下平衡閥,讓兩邊的冷凝水平衡即可使變送器沒有輸出。
六、測量蒸汽或者液體的流量計,安裝在北方的時候,要考慮冬天結冰情況對計量造成的影響。既要考慮冷凝罐的散熱,又要考慮冷凝液的防凍,要進行平衡考慮。
以上幾點為多參量變送器現場使用安裝時候可能會遇到的幾點問題,使用時候應該多加註意。
