機組用途

本機組採用連鑄連軋的工藝方法，生產高純鋁杆、電工圓鋁杆、鋁合金杆，成品杆徑φ9.5mm、φ12mm。

1.  主要設備組成

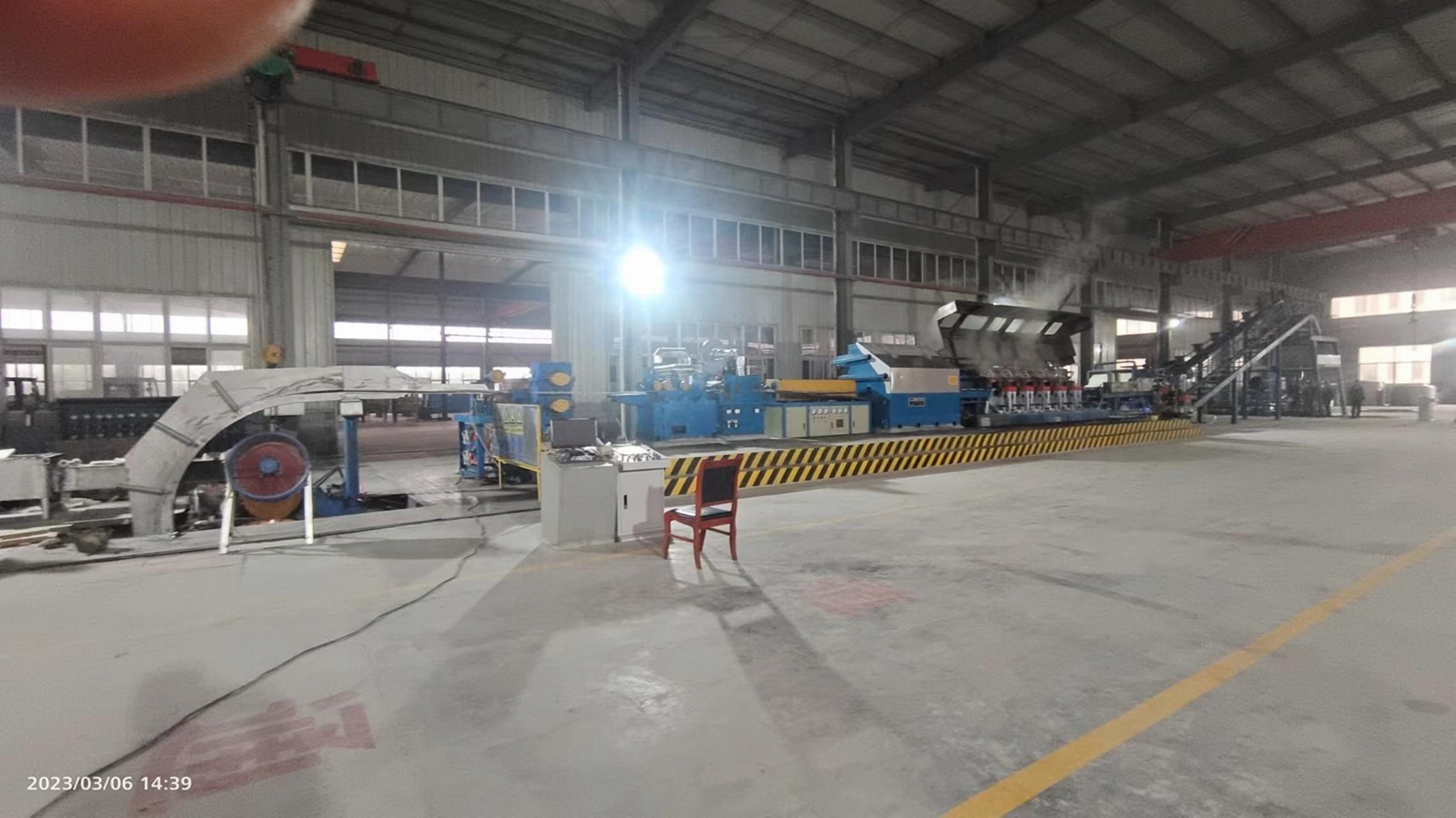

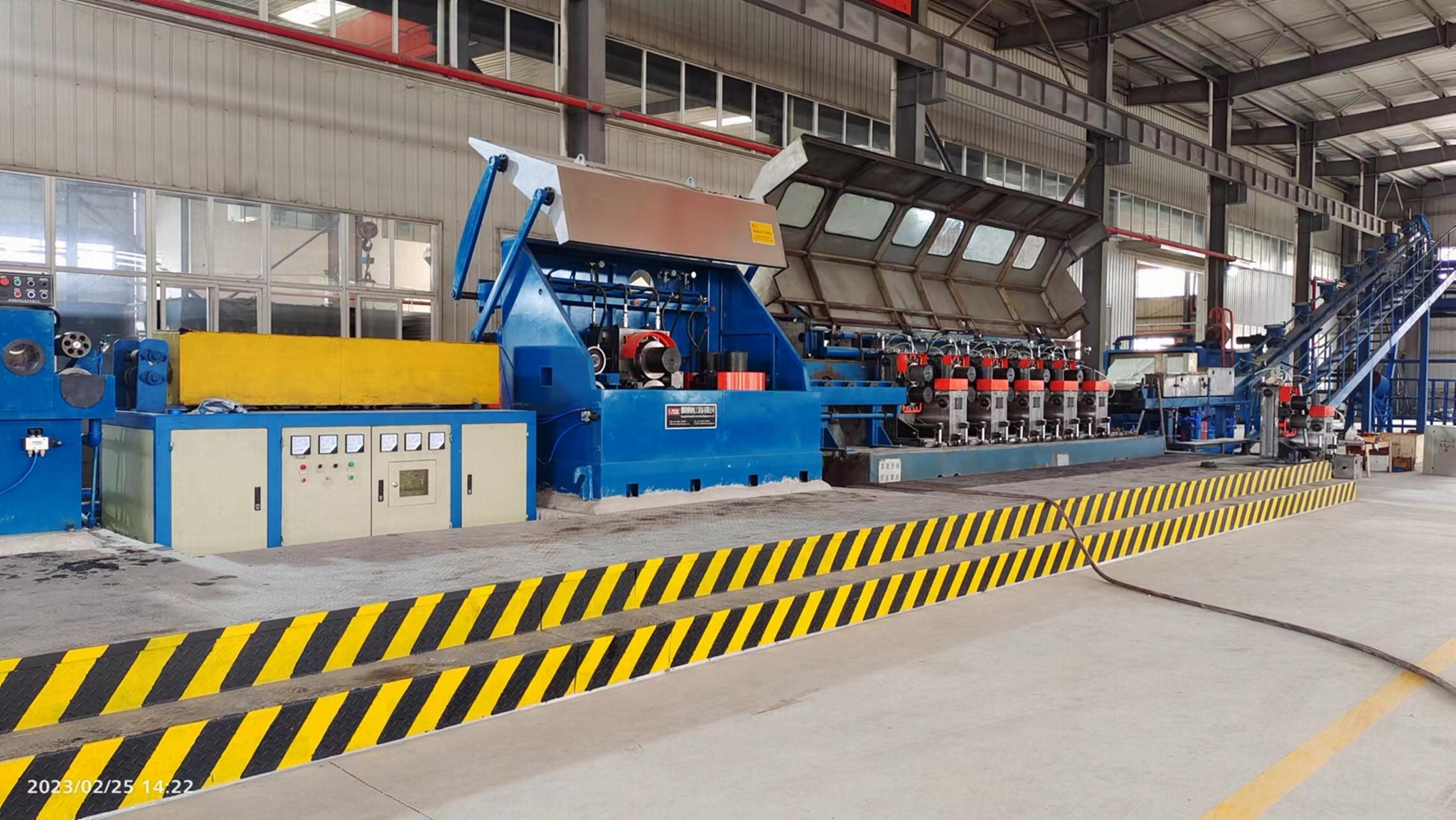

本生產線主要由五輪式連鑄機（含澆煲）、前牽引機、滾剪機、主動校直裝置、倍頻感應加熱裝置、連軋機系統、鋁合金杆淬火冷卻潤滑系統、雙工位鋁杆成圈裝置、連鑄連軋機組電氣控制系統、連軋機潤滑油系統、連軋機乳液循環系統等組成。

1). 結晶輪直徑：               Φ1600mm

2).出錠速度：                  3-6m/min

3).鑄錠截面：                 1000mm2

4).鑄機電機：                 5.5kw, 1000r.p.m（AC，變頻調速）

5).連軋機電機：               第1＃機架、第2＃機架為單電機傳動,各為75KW

                                第3＃～16＃機架為集中傳動,功率為355KW

6).終軋速度：                 2-3.5 m/s

7).產量（約）：                1.5-2.5t/h

8).出杆直徑：                 φ9.5mm、Φ12mm

9).機架數：                   總14架（水平輥機架7台；垂直輥機架7台；

10).孔型系統：                橢圓－圓””

11).軋輥名義直徑：            Φ310mm, Φ235mm

12).成圈收線直徑：            Φ2200mm

13).收線重量：                約1.0－1.5噸/筐

14).設備總功率：              約1000KW
