干式變壓器環氧澆注料

干式變壓器澆注料是一款為客戶省錢的環氧樹脂澆注料，主要解決傳統干式變壓器澆注料固化時間長、生產能耗高、生產效率低、綜合成本高的問題。

一、產品特點

1、生產效率高，干式變壓器澆注料的固化時間從原來的16小時縮短到8小時，這樣在人員、設備不增加的情況下，生產效率提高了一倍。

2、節能環保性能優異，固化過程中的加熱溫度低、加熱時間短，綜合能耗低；
3、綜合成本低，由於干式變壓器澆注料的固化時間縮短，故在電能消耗、人工成本、生產設備損耗等方面為用戶降低了成本；

二、產品用途

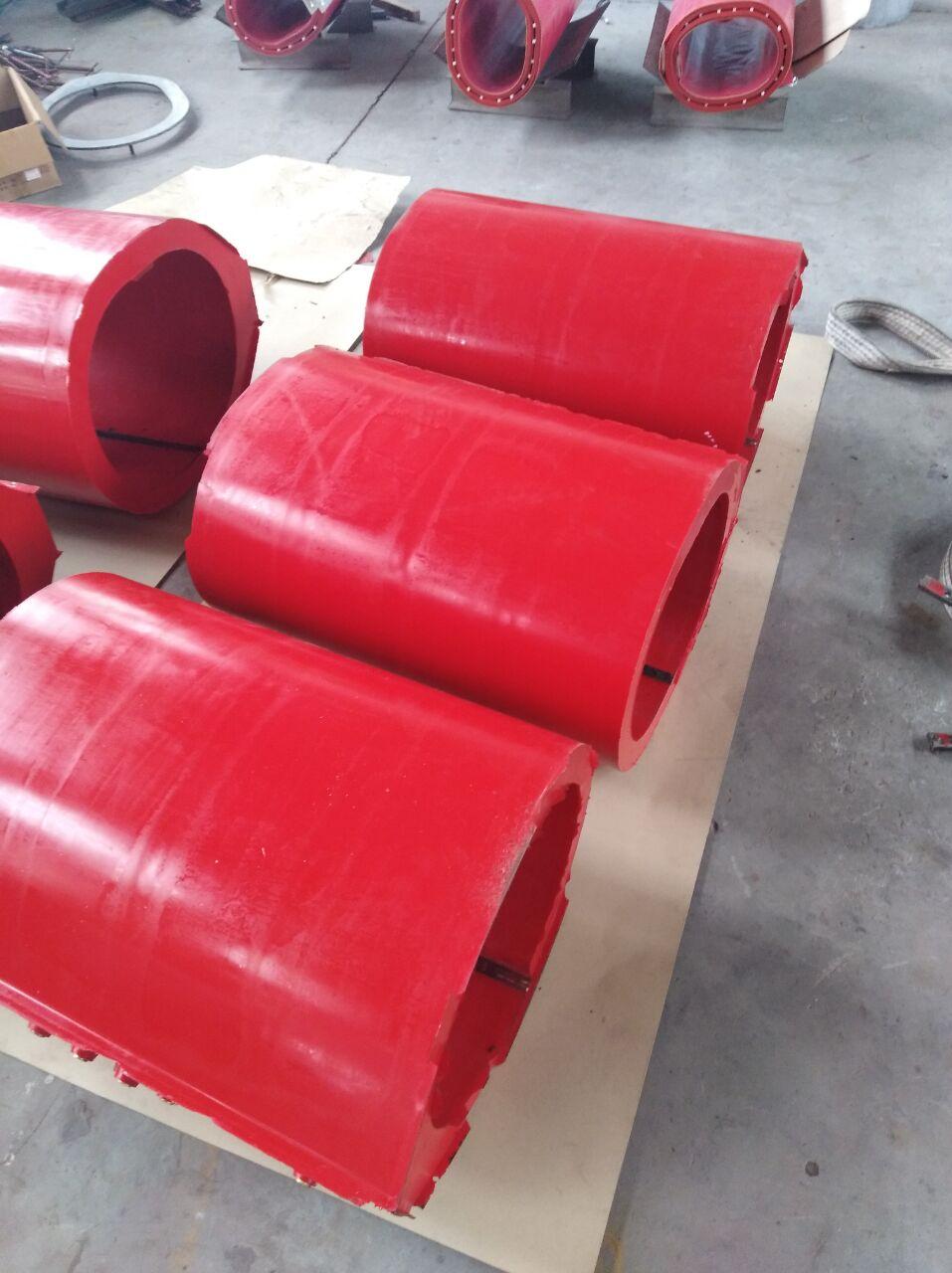

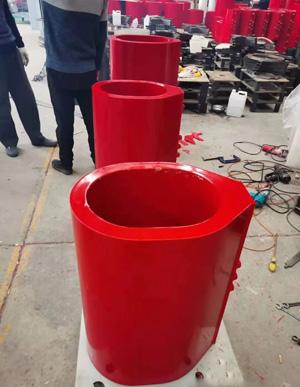

廣氾用於各類干式變壓器、干式互感器等大型電力產品的絕緣澆注，以及有高絕緣、高韌性、高強度要求的電力器件的絕緣灌封。



 三、性能指標

序號	檢測性能/項目	單位	檢測結果	檢測方法
1	比重25 ℃	g/cm3	A:1.55-1.65 B：1.65-1.75	比重瓶法
2	粘度 70 ℃	cps	A:300-500 B：600-900	粘度計

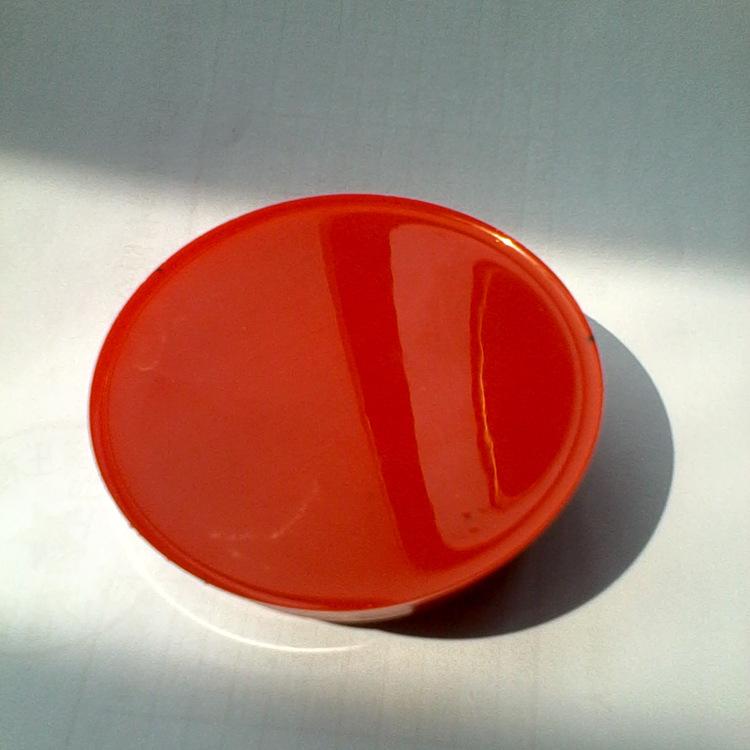

3	外觀		A:粘稠膠體 B:粘稠膠體	目測
4	顏色		A:紅色 B:米色	目測
5	線性膨脹係數(TMA法，35℃-55℃)	10-6/K	20-25	ISO 11359-2:1999
6	電氣強度	MV/m	25-30	GB/T 15022.2-2007
7	相對介電常數(50Hz)	-	3.90
8	介電損耗因數(50Hz)	-	5.36×10-3
9	體積電阻率	Ω*m	6.7×1013
10	表面電阻率	Ω	2.4×1015	GB/T1410-2006
11	拉伸強度	MPa	＞30	GB/T 15022.2-2007
12	斷裂伸長率	%	0.9-1.1
13	彎曲強度	MPa	100-110
14	玻璃化轉變溫度（DSC法）	℃	85-95
15	衝擊強度（簡支梁，無缺口）	KJ/m2	7-8
16	導熱係數(40℃)	W/(m*K)	0.6-0.9	GB/T 10295-2008
17	耐電痕化指數	-	PTI600	GB/T 15022.2-2007

注：粘度、顏色、固化時間可以根據使用者要求進行調整

四、使用方法

1、備料

將樹脂A組分與固化劑B組分放入80℃的烘箱中，進行預熱，時間＜5小時，以能熱透為標準。

為使達到最佳電性能和機械性能，要求無氣泡澆注。基於這一原因，建議將樹脂和固化劑放入澆注罐，在65℃攪拌狀態下混合，進行真空處理150-200帕。脫氣是否充分以材料表面無氣泡升起為準，大約需要40-60分鐘。

為防止沉澱，不間斷的緩慢攪拌是必須的。

2、澆注工藝

    澆注罐的溫度建議為75－80℃。

將經過預處理的澆注料在真空條件下注入預熱到90-100℃的模具中。為避免因組分的蒸汽壓而產生的氣泡，澆注時澆注罐的真空壓力建議設定為150-200帕。

3、固化工藝

   推薦：85℃×5小時+120℃×3小時

注意：固化8小時完成后，降溫至90℃（冬天）、100℃（夏天）進行拆模。該固化工藝為利鼎推薦固化工藝，具體到各廠家，因澆注設備、操作工藝和制件尺寸的不同，實際固化工藝應以在具體澆注件廠家試驗驗証為準。

五、注意事項

1、使用之前應將A B料分別預熱攪拌，防止上下密度不一的情況。

2、產品如出現結晶或較平常變得更稠些，請在65℃下預熱2-3小時，攪拌均勻即可。

3、產品在低溫下放置，黏稠度會增大，預熱后即可正常使用。

4、請嚴格按照廠家提供的配合比例和工藝參數執行，如需變更工藝，請聯繫廠家技術人員解決，以免影響產品質量。

5、本品屬非危險品，但勿入口和眼。

六、包裝、存儲

1、本品包裝規格為50KG/套（A膠25KG，B膠25KG）。

2、本品應在陰涼乾燥處貯存，貯存期為六個月（25℃下）。
