ABB變ACS800維修案例 解析

例ABB ACS800變頻器的維修實例，供廣大使用者參考。

ABB變ACS800維技術服務咨詢（一五零 零零四八 9六五零）

實例1

有一台ABBACS800-07-0320-3變頻器，上電后控制盤上顯示：DCUNDERVOLT(3220)直流母線欠電壓故障。

故障原因：直流迴路的直流電壓不足，可能是由於電網缺相、熔斷器燒斷或整流橋內部故障所引起的。

處理方法：檢查主電源供電是否正常，如果變頻器進線端通過了接觸器，要檢查接觸器的控制迴路是否誤動作，如控制迴路有誤動作，可能導致接觸器短時間內頻繁啟動停止，造成變頻器欠壓故障，復位即好，所以該故障為能復位的欠壓故障，變頻器的主接觸器控制迴路要認真檢查。如出現欠壓故障不能復位，檢查電容是否洩露。如果變頻器剛斷電，迅速通電，也會引發此故障，所以變頻器斷電，要等電容放電完畢后(約5min)，再重新啟動變頻器。

實例2

故障現象：有一台ABBACS800-02-0210-3變頻器，上電后控制盤上顯示：ACS800TEMP(4210)。

故障原因：變頻器的IGBT溫度過高，故障跳閘極限為100%。由於車間現場環境溫度過高，配電室空調損坏或電機功率不符合所引起。

處理方法：檢查環境條件;檢查通風狀況和風機運行狀況;檢查散熱器的散熱片，並進行灰塵清掃;檢查電機功率是否超過了單元功率。

實例3

故障現象：有一台ABBACS800-01-0016-3變頻器，上電后控制盤上顯示：CURUNBAL(2330)逆變單元中過高的輸出電流不平衡。

故障原因：可能是由於外部故障(接地故障、電機故障、電纜故障等)或內部故障(損坏的逆變器元件)引起。

處理方法：測量電機或電機電纜的絕緣電阻，檢查有無接地故障。

實例4

故障現象：有一台ABBACS800-01-0100-3變頻器，上電后控制盤上顯示：BRWIRING(7111)。

故障原因：制動電阻器連接錯誤。

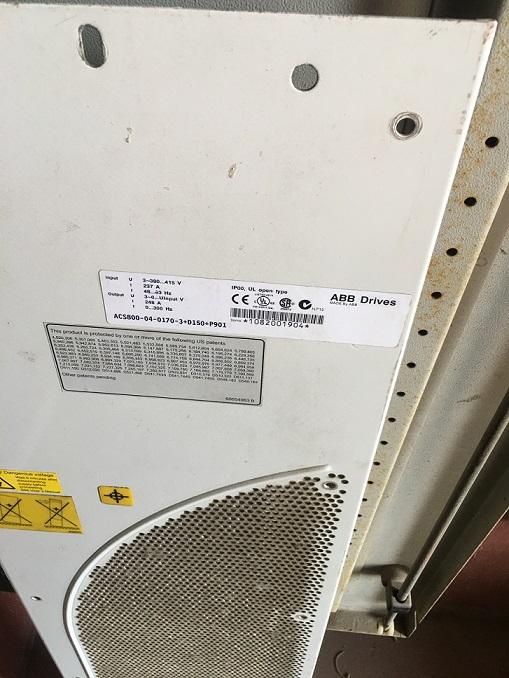

處理方法：檢查電阻器的連接，查看是否安裝了內置的制動斬波器，變頻器型號標籤中是否有“+D150”;檢查確認制動電阻器未損坏。

實例5

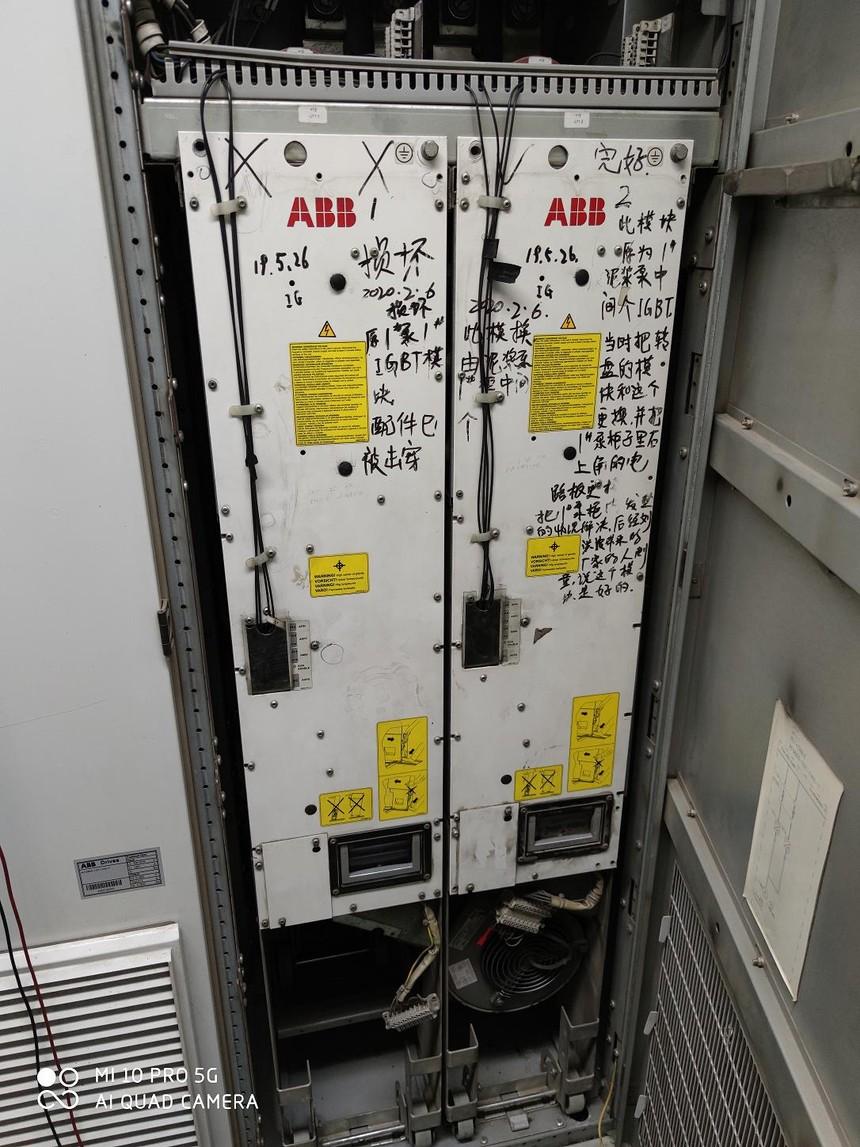

故障現象：有一台ABBACS800-02-0260-3變頻器，上電后控制盤上顯示：SCNINV(2340)。

故障原因：並行連接的逆變模塊單元短路。

處理方法：檢查電機和電機電纜。檢查逆變器模塊中的IGBT。

實例6

故障現象：有一台ABBACS800-02-0140-3變頻器，上電后控制盤上顯示：SHORTCIRC(2340)。

故障原因：電機電纜或電機短路;逆變器單元的輸出橋故障。

處理方法：檢查電機;檢查電機電纜;檢查電機電纜不含有功率因數校正電容器或浪涌吸收器;聯繫ABB公司售后服務。

實例7

故障現象：有一台ABBACS800-01-0030-3變頻器一上電就跳閘，控制盤上顯示：OVERCURRENT(2310)輸出電流過大，且變頻器不能復位。

主要原因：模塊損坏;驅動電路損坏;電流檢測電路損坏，導致輸出電流過大，超過軟件的過流跳閘極限值。

處理方法：首先檢查逆變模塊是否有問題。其次檢查驅動電路是否異常現象。最後檢查過流信號處理元件電路傳感器是否已坏。然後更換損坏的電子元器件。

實例8

故障現象：有一台ABBACS800-02-0210-3變頻器重新啟動時，一升速就跳閘，控制盤上顯示：OVERCURRENT(2310)。這是過電流十分嚴重的現象。

主要原因：負載短路;機械部位有卡住;逆變模塊損坏;電動機的轉矩過小等原因引起。

處理方法：檢查電機負載是否短路;檢查機械傳動裝置是否卡住;檢查逆變模塊是否發生短路;檢查啟動轉矩是否太小;如果使用了編碼器，檢查編碼器傳遞數據是否準確(可從參數里先把編碼器去掉，再運行，查看電流是否正常)。

實例9

故障現象：有一台ABBACS800-07-0120-3變頻器重新啟動時，並不立即跳閘，而是在加速時跳閘，控制盤上顯示：OVERCURRENT(2310)輸出電流過大。

主要原因：加速時間是否設置太短。電流上限設置是否太小。設置參數組22ACCELDECEL。檢測逆變器半導體元件、電流互感器和驅動板迴路。

處理方法：檢查加速時間和減速時間參數設定是否太短，將變頻器設置參數2202ACCELERTIME(加速時間)和2203DECELERTIME(減速時間)重新進行放大設定。更換損坏的逆變模塊IGBT和驅動板。

ABB變頻器ACS800報故障2310處理方法：

1突然的負載變化或堵轉。

[1]檢查負載、電機電流和系統的機械部分。

2.閉合輸出接觸器。

[1]如果使用了輸出接觸器，則應先停止變頻器的調製，再斷開接觸器。

注意：SCALAR模式下無此限制.

3.電機連接錯誤。（星角連接）

[1]檢查電機銘牌上的電機電壓與連接方式，並與99組參數相比較。

4.過短的斜坡時間，以至於過流控制器沒有足夠的控制時間。

[1]檢查負載並增加斜坡時間。

5.電機的速度或轉矩振盪。

[1]由速度給定引起：檢查速度給定值是否振盪。

[2]由轉矩給定引起：檢查轉矩給定是否振盪。

[3]由速度響應的過補償引起：檢查速度調節器的參數設定。（在某些情況下，自整定不一定能帶來令人滿意的結果。）

[4]由過高的反饋濾波時間引起。

[5]由錯誤的脈衝編碼器值引起：檢查脈衝編碼器的波形並且檢查脈衝數。

[6]由電機模型引起：從電機銘牌獲得正確的電機數據並且對照99組參數。

6.輸出短路：損坏的電機電纜或電機。

[1]檢查電機和電機電纜的絕緣。

[2]分斷電機電纜與變頻器的連接，在標量模式下運行變頻器，如果變頻器不跳閘，則說明變頻器是好的。

7.接地電網中的輸出接地故障。

[1]檢查並用高阻表或絕緣表測量電機和電機電纜。

8.錯誤的電機和傳動選型。

[1]檢查電機額定電流值是否位於。[注意DTC模式下1/6~2；標量模式下0~2]。

[2]檢查輸出電流、轉矩和極限字。

9.功率因數校正電容器和浪涌吸收器。

[1]確認電機電纜上沒有功率因數校正電容器和浪涌吸收器。

10.脈衝編碼器連接。

檢查脈衝編碼器、脈衝編碼器接線（包括相序）和xTAC模塊。

11.不正確的電機數據。

[1]根據電機銘牌檢查並校正電機數據。

12.不正確的逆變器類型。

[1]比較傳動的銘牌與軟件參數。

13.RMIO板與RINT/AINT及AGDR板之間無通訊。

[1]檢查並更換光纖。

[2]檢查扁平電纜。

14.標量控制模式下的過流

[1]檢查並更換電流互感器。

[2]檢查輸出電流、轉矩和極限字。

15.內部故障。

[1]檢查並更換電流傳感器。

[2]更換xINT板。

[3]確認扁平電纜是否正確連接。

[4]更換INTs板和xPBU板之間的所有光纖。（並行連接的情況下）

16、ACS800的變頻器報2310是過流故障，檢查電機電纜是否破損，電機是否不轉，2310和變頻器的關係不大，基本肯定是電機和電纜的問題。

結束語

在變頻器的常見故障中，由其外圍電路引起的故障所占比例較大，在日常維護時，應注意檢查電網電壓，改善變頻器、電機及線路的週邊環境條件，定期清除變頻器內部灰塵，通過加強設備管理最大限度地降低變頻器的故障率。同時經過多年的使用，針對其存在的問題闡述了ABBACS800變頻器使用中常見故障的處理方法，從而有效的確保ABB變頻器的正常運行，發揮其應有的性能，體現其優越性。達對於其它單位使用同種型號的變頻器的故障處理有一定的借鑑作用。

ABB變頻器維修中，客戶經常會提供一些故障代碼，但是工程師搞不懂這些故障代碼出現時，應該怎樣處理檢查，所以要判定機器故障，首先我們就要知道ABB變頻器ACS800報故障代碼的含義，這樣才能夠更快更準的判斷其故障，及時解決問題，避免更多的損失。以下基本是所有可能引起過流的原因了，具體要結合現場的實際工藝、設備和環境情況分析。
