中頻爐串聯逆變與並聯逆變電路簡介

    中頻爐技術近15年左右，在國內取得了飛速的發展，隨着節能降耗，環保要求的進一步升級，串聯逆變線路中頻電源設備逐步進入到設備用戶廠家的法眼，還有日趨擴展勢頭，尤其被一些大噸位設備用戶廠家所青睞。西安杰創就設備本體線路，作以下分析，供參考。

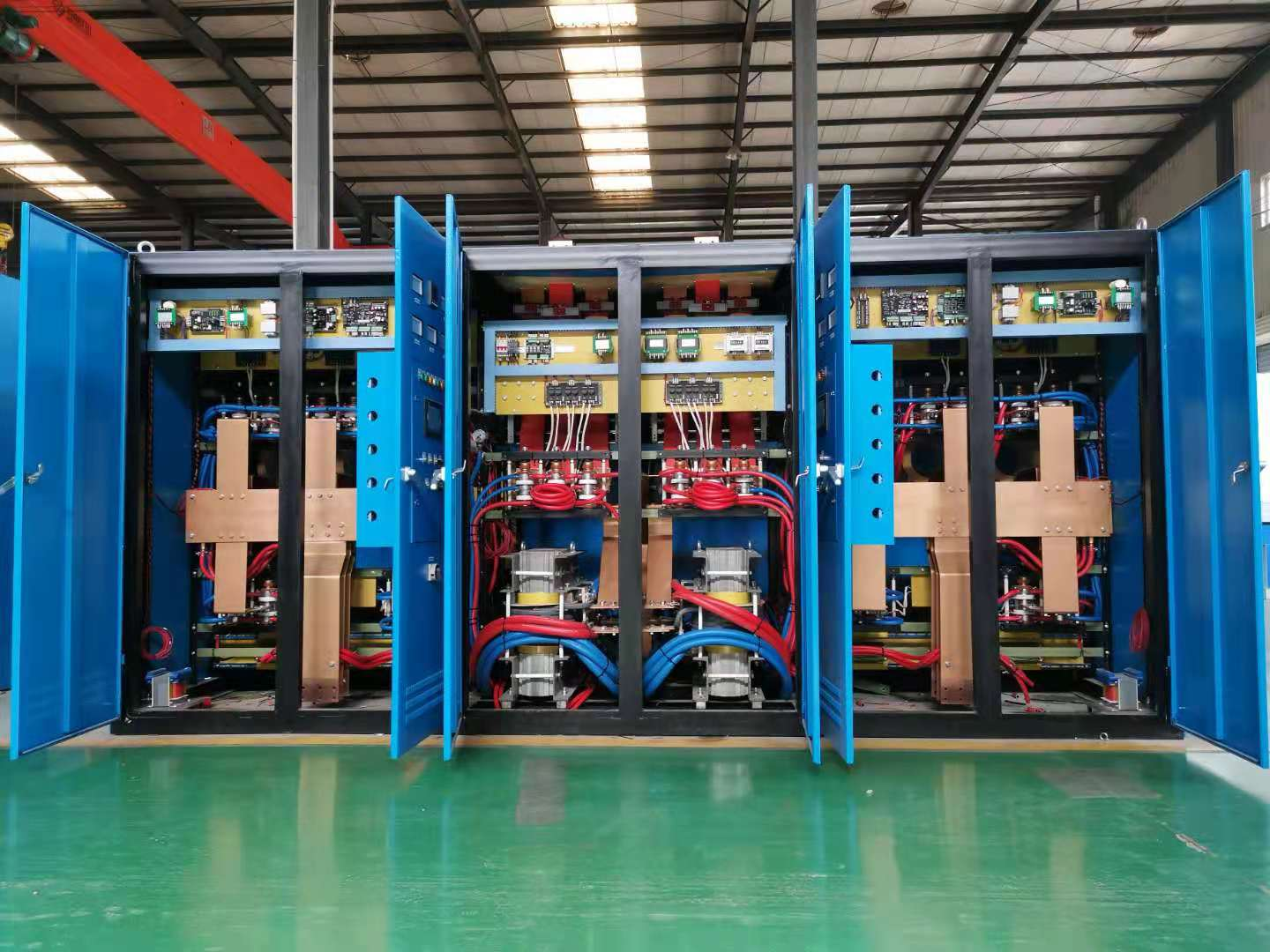

    中頻爐整流電路

    中頻爐整流電路一般使用三相橋式、六相橋式或者十二相橋式晶閘管整流。三相橋式整流有六個晶閘管，每個晶閘管需要一個觸發脈衝，共需六個觸發脈衝，所以也叫 6脈衝整流。六相橋式整流也叫12脈衝整流。十二相橋式整流也叫24脈衝整流。

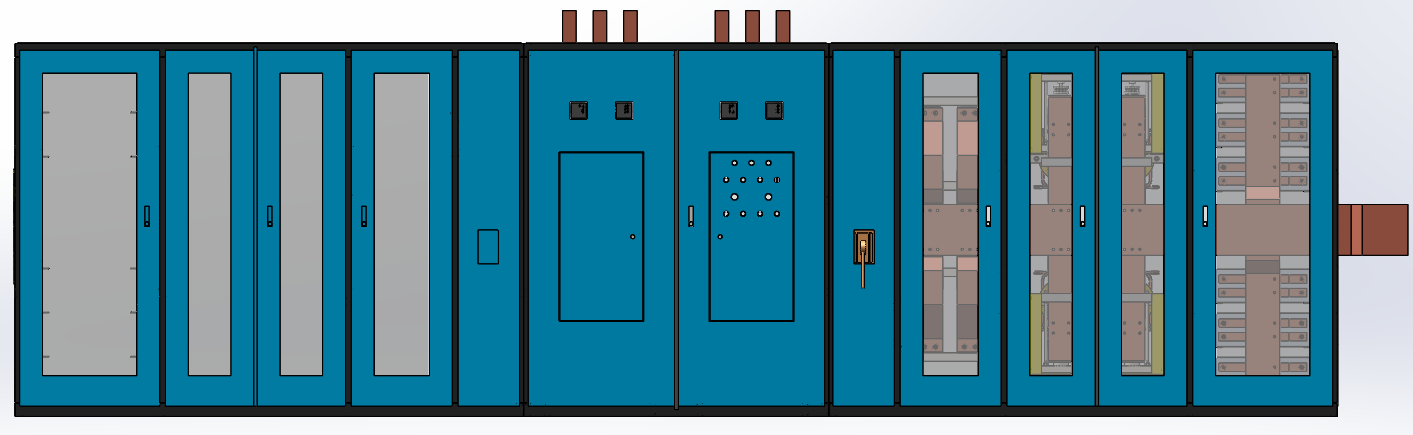

1、中頻爐串聯逆變電路

    串聯逆變電路只需要一個固定輸出電壓、可變輸出電流的直流源，不需要改變直流電壓來調整逆變輸出功率，只是在運行時，直流電流輸出不同。所以橋式整流器直流輸出電壓始終是最高電壓；不需要改變整流器晶閘管的觸發導通角；控制起來也簡單可靠。但是不意味着不監視整流器工作狀況，由於仍然採用晶閘管橋式整流器，因此在有故障情況下，可以通過撤銷整流器晶閘管的觸發脈衝，只要 50 赫茲中的一個週期 20 毫秒時間迅速徹底隔離外部輸入與逆變器的聯繫。

2、中頻爐並聯逆變電路

    並聯逆變電路需要一個可變輸出電壓、可變輸出電流的直流源，需要改變直流電壓來調整逆變輸出功率，橋式整流器直流輸出不同的直流電壓是通過改變晶閘管的觸發導通角來完成的。橋式整流器的控制是並聯逆變電路的重要部分，必須精確控制整流晶閘管的觸發導通角，許多參數最大值的限制都是通過改變觸發導通角來完成的。在有故障情況下，也是可以通過撤銷整流器晶閘管的觸發脈衝，隔離外部輸入與逆變器的聯繫。

    中頻爐直流濾波環節

1、串聯逆變電路

    在橋式整流器直流輸出端串聯電抗器加並聯電容器的組合濾波，輸出直流電壓和電流平穩；一般電抗器採用無鐵芯的電抗器，有效降低電抗器發出的噪音。同時由於電容濾波的作用，也充分抑制逆變中頻的諧波分量反饋到外部電網。

2、並聯逆變電路

    只在橋式整流器直流輸出端串聯電抗器，通常為了在低直流電壓輸出時，也能保持直流電流的連續，必須設計足夠大的電感量，需要帶鐵芯的電抗器。電抗器發出噪音也相應大一些。
