產品編號P/N: GPSGN/LTE/WIFI002

介質天線

尺寸

25×25×4mm

頻率

1575-1610MHz

中心頻率

1590MHz+/-3MHz

(GPS:1575.42Hz, GLONASS:1602MHz)

駐波比

≤1.5

衰減

fo±100MHz＞30dB

阻抗

50 ohm

峰值增益

＞3dBic, 7×7cm 接地面

增益範圍

＞-4dBic at –90°＜0＜+90°(over 75% Volume)

極化方式

右旋RHCP

放大器

放大器增益

(不帶線)

28dB Typical

噪聲係數

1.5dB

駐波比

≤1.65

DC電壓

2.7V-5.0V±0.5V

DC電流

13mA Max (5V DC)

LTE 4G規格

頻率

698-960/1710-2700MHz

駐波比

≤2.5

增益

3.5dBi

極化

Vertical

輻射性

Omni directional

輸入最大功率(W)

20

阻抗

50 ohm

WIFI規格

頻率

2350-2500MHz

駐波比

≤1.5

增益

2.5dBi

極化

Vertical

輻射性

Omni directional

輸入最大功率(W)

20

阻抗

50 ohm

機械參數

重量

＜300g

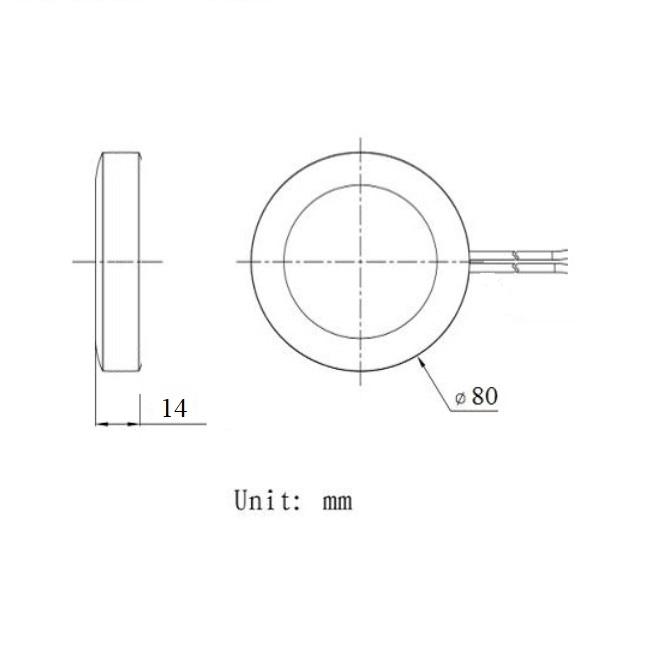

尺寸

Ø80×14mm

線材

GPS GN: 4m RG174線

LTE 4G: 4m RG174線

WIFI: 4m RG174線

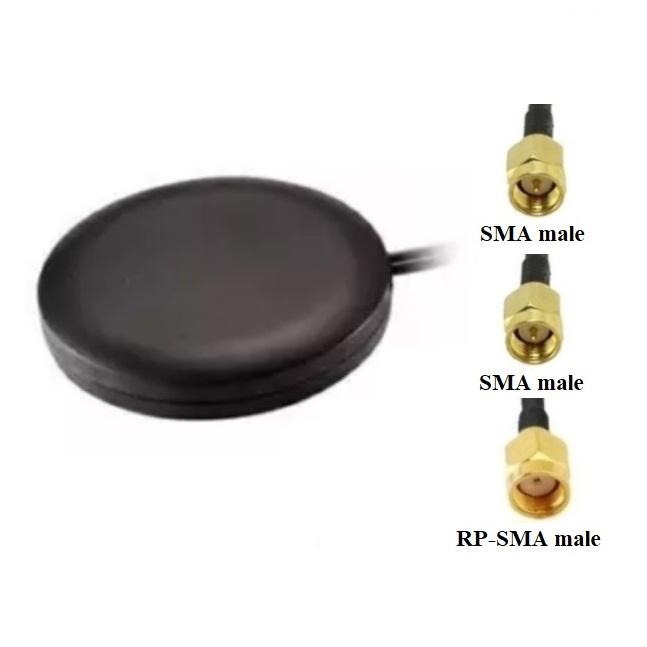

接頭

GPS GN: SMA公直

LTE 4G: SMA公直

WIFI: RP-SMA公直

其它線材

RG316, LMR100或其它

其它線長

50cm, 100cm, 200cm, 300cm或其它

其它接頭

SMB, FME, FAKRA, MMCX, MCX, BNC, TNC或其它

安裝方式

磁鐵或3M膠安裝

外殼

Black ABS

環境參數

工作溫度

-40℃~+85℃

振動

Sine sweep 1g(0-p), 10~50~10Hz each axis

濕度

95%~100%RH

防水等級

IP67
