適用行業：電容、電源、變壓器、高壓包、點火線圈、安定器、電感線圈、線路板

適用膠水：雙組份（AB）膠水、硅膠、環氧樹脂、PU聚氨酯膠水

特點優點

1、定位准，誤差小,採用雙層線性滑軌和高精度平衡裝置

2、柱塞泵對膠水要求低，適用性廣，採用的是雙缸式，保証了灌膠的連續性，靜密封，大大提高了使用壽命

3、採用多重過濾，防止膠桶內進入雜質導致卡泵

4、可增加加熱裝置，配有A膠攪拌裝備防止沉澱

5、採用分液分裝方式，混合管用完后泡在清洗液中或是直接清洗乾淨即可

6、配膠、灌膠一體化設計，隨用隨配，全自動操作

7、操作簡單可儲存10組參數，生產時調出產品參數，按啟動鍵即可

設備參數

設備行程700*700*30mm，也可根據客戶要求定做

攪拌方式靜態攪拌、動態攪拌

運動軌跡可打點、畫圓、畫框、走脈衝信號等

運動速度0-300mm/s

走位精度±1%

配比精度±1%

膠桶容量A桶25L、B桶10L，也可根據客戶要求定做

供膠方式1:1 - 1:10

出膠流量5-66g/5s可調，其他機型除外

工作氣流0.5-0.7Mpa

工作電壓AC220V 50-60Hz

外形尺寸1500*1200*1500mm

機器重量約250KG

設備概述

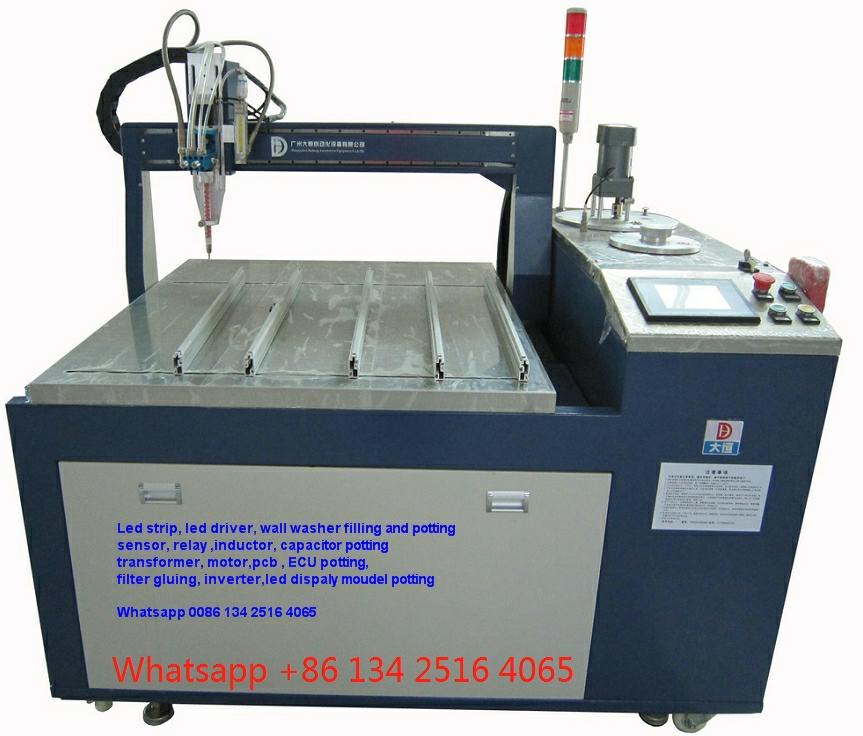

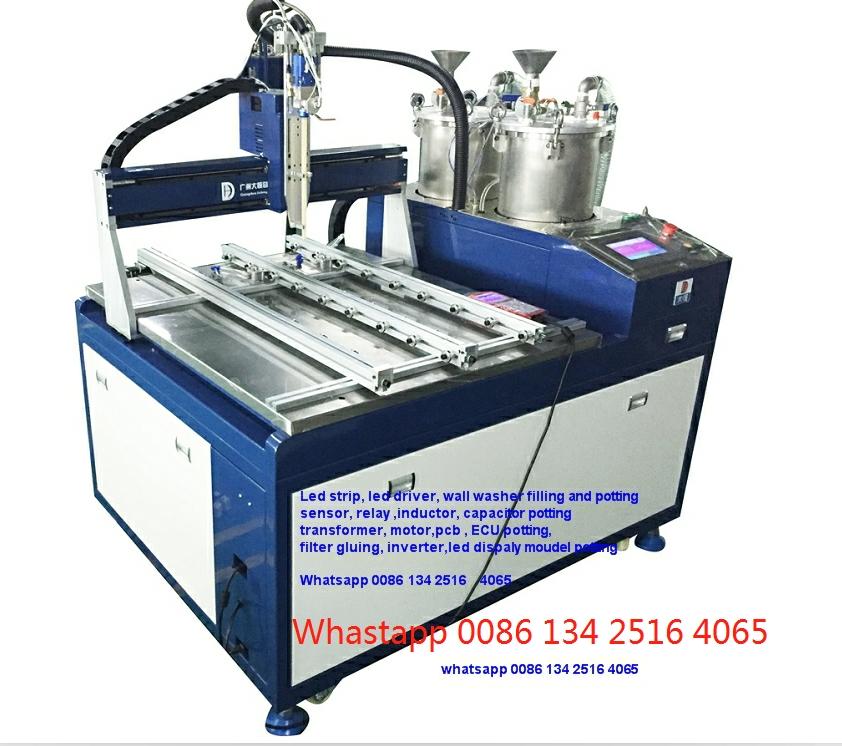

柱塞泵灌膠機，採用剛性載入計量泵，使用容積計量方式，在處理過程中計量精度不會受到膠水粘度變化的影響，可確保準確的吐出精度，驅動機構簡單可靠，便於操作，並且可與機器人連用。該設備尤其適用於吐出精度要求較高，膠水填料較多的灌封，塗布以及滴塑等。

柱塞泵灌膠機的原理決定了它比齒輪泵和螺杆泵柱塞泵更加適合量大的生產企業使用。

一、磨損后的普通泵精準度就會降低，對於灌膠精準度高的產品這是致命的，而柱塞泵完全不會有這樣的憂慮。

二、柱塞泵灌膠機的適合更多種類的膠水，無論是高粘度還是高填料都應付自如，而普通灌膠機在高填料或者高粘度等比較特殊的膠水面前就無計可施。

三、由於柱塞泵灌膠機適合膠水種類繁多，自然而然的也適合更多類型的企業和產品使用。

因為柱塞泵灌膠機應用廣氾，所以在各行各業中常被比喻為灌膠機界中的O型血，真正實現了生產型企業夢寐以求的一機多用性能。

工作原理

1、將AB膠分別裝入AB兩個桶，AB桶配上相應的功能保証膠水儲存完好；

2、通過兩個計量泵進行精密抽膠，保証AB膠按照對應重量比均勻出膠；

3、再通過混合裝置，對AB膠進行均勻混合；最後通過機械手編輯對應的灌膠軌跡，實現自動走位；

4、通過設定對應的膠量和對應的程序實現自動走位自動定量出膠，滿足對應產品的灌膠工藝。





基本配置

1、高精度柱塞泵供膠

2、三軸機械手

可選配置

1、抽真空

2、加熱

3、自動清洗

4、攪拌

客戶在交機時需作以下準備

1、電源 AC220V 50-60HZ

2、氣源 0.5 - 0.7Mpa

3、膠水

4、試樣產品

5、操作人員

6、試機時間

售后服務

1、一年免費保修

2、終身有償維修
