24位高速多通道同步數據採集，全5位數據顯示，可顯示正負10000.

雙MODBUS RTU 通訊，可選MODBUS TCP以太網。支持通訊數據同步功能，多機運行自動同步SV。可實現多台控制儀表數據同步控制。

可實現通訊數字化控制PID ，直接控制一台或多台數字功率控制儀表。實現全數字化控制。

通訊數據支持16位整數標準。當數據大於16位時，可自動切換到32位整數數據讀寫。實現過程控制的高精度全分辨率真實讀取。

32位RISC指令集工業級微處理器，具有更高的抗干擾性和更快的響應速度。

控制輸出刷新速率50MS, 適應更快的控制過程。

雙通道數學計算功能，可實現複雜的算法邏輯。具有高精度的碳勢測控功能。

4路硬接點示警輸出和程序控制輸出。9路可編程DIO輸入輸出功能，同一IO 可根據需要自定義為輸入或輸出功能。

支持雙路傳感器高低溫切換功能和冗余切換功能。當傳感器故障時自動切換到備用輸入測量通道。

程序曲線可以9路通道任意定時輸出控制。集成固定時標功能輸出模式和程序曲線時標功能。根據需要可以靈活組態。支持速率曲線模式和經典時間模式曲線輸入功能。

全屏OVERVIEW顯示技術，洞察每個過程控制參數。

20條曲線，每條曲線50段。支持段內循環和程序曲線循環。

10組分組PID 和10組分組輸出限幅控制。滿足各種控制工況的需求。

支持模擬給定和數字遠程給定功能。

支持非標信號輸入，多點線性化處理。47種工業標準傳感器信號輸入。
產品特點：

真彩色IPS TFT全視角液晶顯示，全5位，創新OVERVIEW變色顯示技術

雙口聯機通訊控制、工業以太網，集成了主站通訊PID控制

支持20條工藝曲線，每條50段，支持段內循環和曲線循環

支持速率模式曲線和時間模式曲線

10組分組PID，分組輸出限幅功能，適合各種特性負載

支持模擬遠程和數字遠距離遙控設定、支持加熱器斷線示警功能

47種輸入信號，支持PT1000輸入、工業氧探*碳勢控制

採用改進型DK PID算法，支持對PV微分和微分先行控制

創新設計了高速數據採集，0.1級測控精度

支持雙傳感器高低溫切換功能。支持用戶自定義輸入曲線8點修正功能

可編程DI、DO自定義輸入輸出功能



輸入：

支持47種工業信號輸入

K

S

R

T

E

J

B

N

WRe3-WRe25

WRe5-WRe26

Cu50

Pt100

Pt500

Pt1000

0～80Ω

0～400Ω

0～4000Ω

0～10mA

0～20mA

4～20mA

0～20mV

0～100mV

-20～+20mV

-100～+100mV

0～1V

0～2V

0～5V

1～5V

0～10V

2～10V

-5V～+5V

-10V～+10V

Cu10

Cu100

Pt10

Pt50

Pt200

JPT10

JPT50

JPT100

JPT200

JPT500

JPT1000

Ni100

Ni200

Ni500

Ni1000



輸出

主控輸出：

4-20MA

0-20MA

0-10MA

繼電器輸出

晶體管固態輸出

可控硅輸出

變送輸出：

4-20MA、

0-20MA、

0-10MA



通訊

支持雙通訊

標準Modbus RTU通訊協議

標準Modbus TCP通訊協議



示警

支持4路繼電器示警輸出



詳細參數

1. 控制週期：50mS/100mS

2. 測量精度：0.001FS（採用24位AD）

3. 采樣速率：20Hz/10Hz

4. 控制輸出：

模擬信號：12 BIT (True DA) 4-20MA, 0-20MA,0-10MA,0-10V ,

2-10V ,0-5V,1-5V

繼電器：2A（250V AC）

固態繼電器（晶體管）：22V 20MA

可控硅：3A 250V AC

5. 顯示方式：IPS TFT真彩液晶

6. 信號測量輸入阻抗：電壓≥500KΩ(5V、10V≥100KΩ)，電流≤120Ω，

熱電偶≥500KΩ

7. 電阻採用三線制測量，信號傳輸導線每根線電阻不大於10歐

8.1標準MODBUS RTU 通訊協議。兩線制RS485

校驗方式：無校驗、奇校驗、偶校驗

通訊速度：4800BPS、9600BPS、19200BPS、38400PS、57600PS

通訊地址範圍：1~247.

8.2 標準MODBUS TCP 協議。

通訊地址：0-255

子網掩碼：0-255

網*：0-255

9. 設備供電：86~260V AC (47~63HZ)

10. 隔離電壓：輸入、輸出、電源三者隔離電壓2300V AC /1MIN

11. 使用溫度：0~50℃

12. 儲存條件：溫度-40℃~80℃；濕度：0.1-0.9

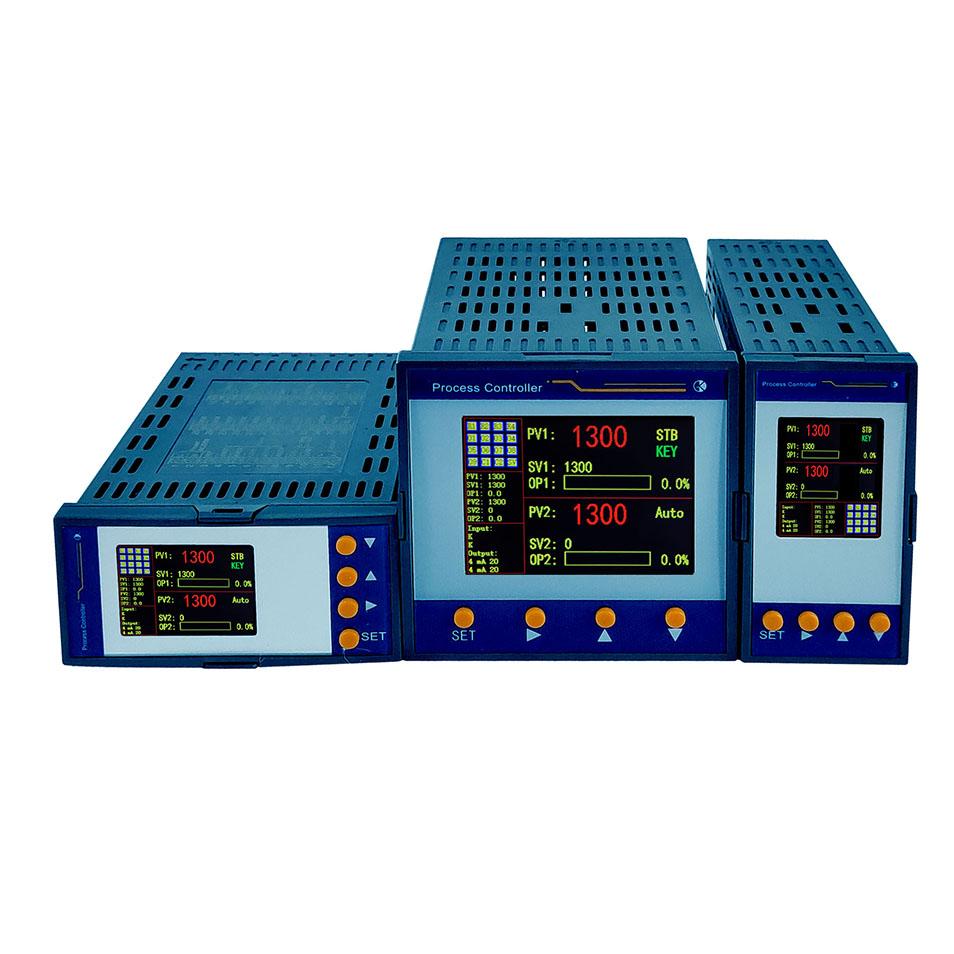

13. 外形尺寸：96*96*130mm(開孔尺寸92*92mm)、96*48*130mm(開孔尺寸92*44mm)、48*96*130mm(開孔尺寸44*92mm)

14.EMC標準：EN61326*

15.執行標準：IEC60950-1

16.防護等級：IP66

17.功耗：12W

18. DI 和DO : 本DIO 功能是可編程的，可通過參數設定定義為輸入DI 或輸出DO.

DI 只能接受無源干接點輸入信號輸入。

DO 為集電*開路輸出。負載能力可達200MA， 需外部提供24伏信號驅動中間繼電器。
