儀器簡介

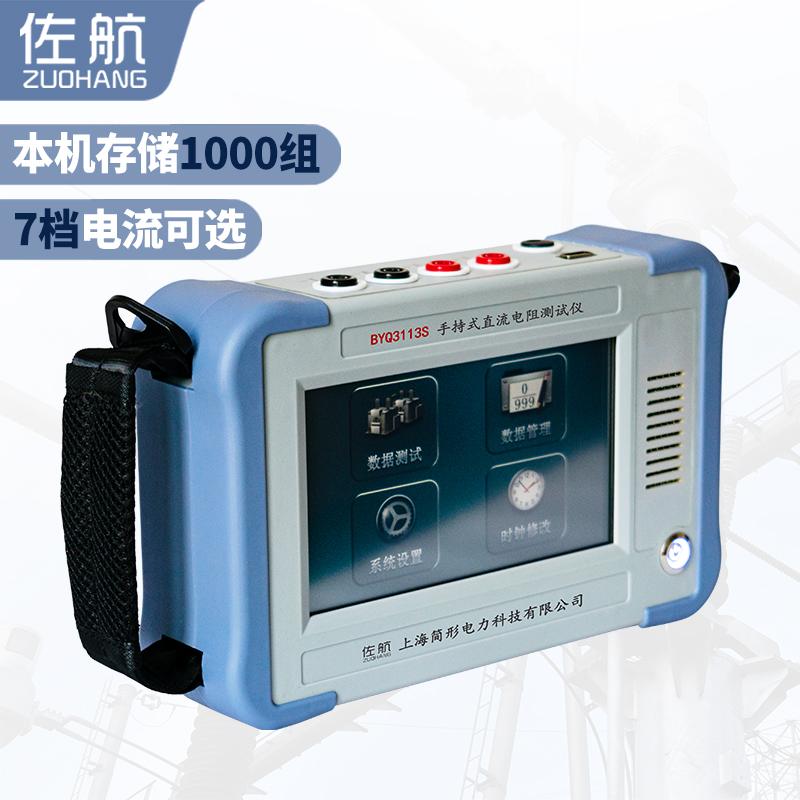

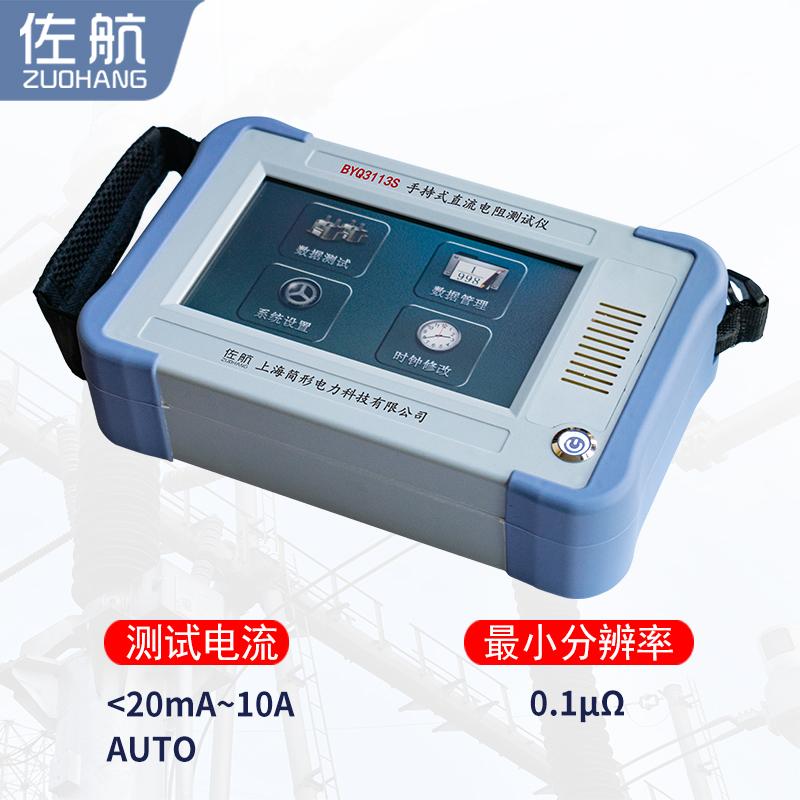

變壓器直流電阻是變壓器製造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線並繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研製了佐航BYQ3113S手持式直阻測試儀。該儀器採用全新電源技術，具有體積小、重量輕、輸出電流大、重複性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

功能特點

1.該儀器採用全新電源技術，具有體積小、重量輕、輸出電流大、重複性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

2.採用高分辨率65K真彩色七寸觸摸屏，中英文界面切換，高亮度，強光下顯示清晰。

3.儀器內部電池供電或者電源適配器供電，便於戶外作業。

4.具有銅鋁的溫度換算功能，可根據客戶需求換算至不同溫度下的電阻值，便於數據對比。

5.供電電池數字化管理，具有剩餘電量顯示，剩餘電量報警，過電流保護等功能。

6.具有不掉電數據存儲以及萬年曆，可存儲1000組測試數據，並實時存儲測試時間。

7.具有U盤接口以及打印機擴展接口，(選配)外接微型打印機可實時打印測試數據。

8.具有放電聲響報警，電源過熱，電壓反接等保護功能。

9.可達10A測量檔位測試電流，便於測量大容量配電變壓器的低壓側阻值。

10.可選配藍牙模塊，可連接Android系統手機、平板的設備，實現智能化管理和操作。

11.可在測量狀態直接切換有載開關，儀器自動刷新數據，無需復位操作。

注意事項

1. 測量完感性負載時不能直接拆掉測試線，以免由於電感放電危及測試 人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
2. 對於無載調壓變壓器，不允許測量過程中切換分接開關。
3. 測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30 秒鐘后才可拆卸接線。
4. 測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。
5. 設備長時間不使用，請確保每月充電一次，保証設備電池正常工作。
6. 試驗時請確認被測設備已斷電，並與其它帶電設備斷開。
7. 試驗時不允許不相幹的物品堆放在設備面板上和週圍。

8、本儀器注意防潮、防油污。

9、選擇電流時要參考技術指標欄內量程，超量程時，由於電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較電流檔位或切換AUTO檔位。
