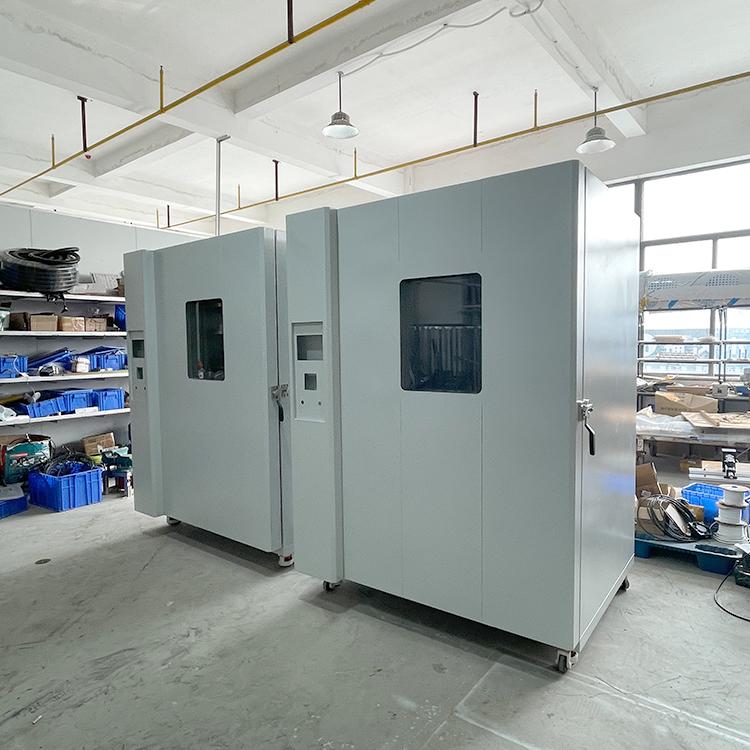

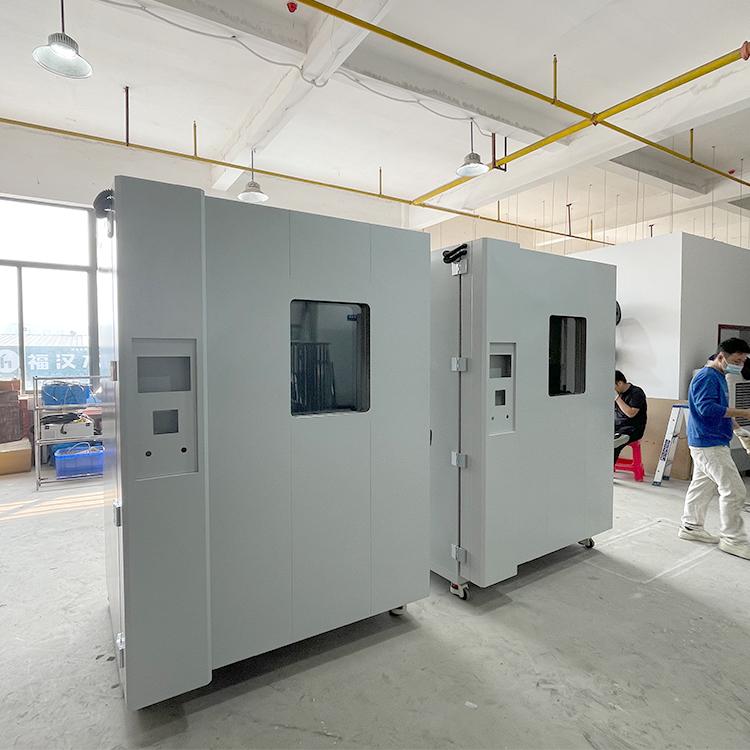

此款真空乾燥箱主要是針對於石英管的烘乾，在高溫環境環境下，熱風帶走石英管表面的水分，將其快速烘乾，石英管在製造和加工過程中，可能會吸收或產生水分，這些水分在高溫下可能汽化，導致石英管內部壓力升高，嚴重時可能導致其破裂或爆炸。因此，為了確保石英管的安全使用，需要進行烘乾處理。

真空乾燥設備是一種乾燥設備，主要用於在真空條件下對物料進行乾燥處理。該設備的工作原理是在密閉的夾層中通入熱能源，如熱水、低壓蒸汽或導熱油，熱量經內殼傳給被乾燥物料；在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化乾燥的目的；物料處於真空狀態，蒸汽壓下降使物料表面的水分達到飽和狀態而蒸發了，並由真空泵及時排出回收。該設備的特點是具有雙錐乾燥機機身，中間為圓柱形，兩端為圓錐形，圓錐頂部設進、出口（兼作入孔）；容器內外共分三層，中間夾套加熱介質可以是蒸汽（壓力≤0.3Mpa表壓）或循環熱水，保溫層為超細玻璃棉，保溫性好；內膽投放物料，物料邊翻動邊通過器壁獲得熱量，在真空條件下迴轉乾燥，加快了乾燥速度等。該設備特別適用於有被氧化危險的物料和熱敏性物料的乾燥。



一、技術指標：

內部尺寸：長：1350mm 寬：500mm高：1800mm

外形尺寸：約長：2台1500mm 寬：1100mm高：2100mm，2台1500mm 寬：1100mm高：3100mm

使用溫度範圍：RT~+100℃

昇降溫時間：RT~+80℃≤20min（空載）

溫度偏差：≤±3℃（空載）

溫度波動度：≤±0.5℃（空載）

溫度控制精度：溫度：0.01℃

設備總裝機容量：4.5KW

箱內噪音：≤68dB

冷卻方式：風冷

電源：380V±10V  50Hz±1%



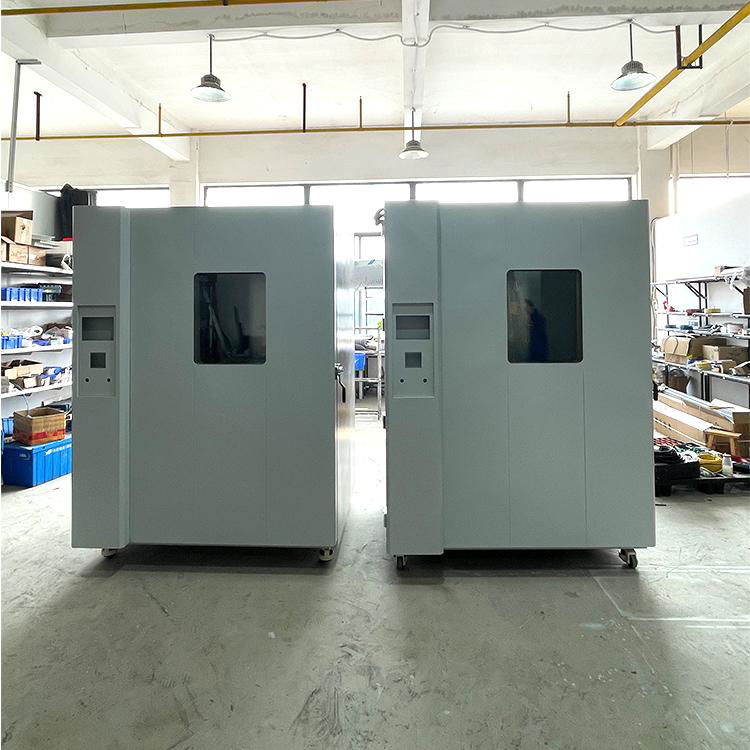

二、結構系統：

1、結構形式：採用立式整體結構，即箱體、排氣系統、空氣調節系統、加熱/溫控系統為一整體，電器控制操作面板安裝于試驗箱右側，面向操作者

2、工作室：工作室后部為空氣調節室，前部為試驗室大門，門上帶有觀察窗。

3、空氣調節室：空氣調節室由加熱器、空氣攪拌裝置等執行器與進出風囗組成，室內空氣經組織周而復始地通過空氣調節室，從而達到調節空氣的作用。

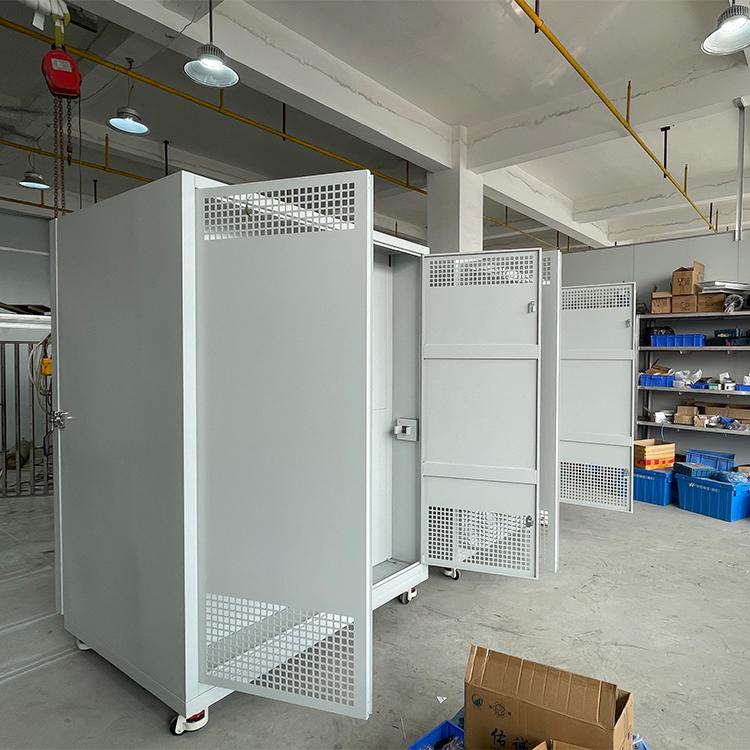

4、系統調節室：系統調節室緊密連接于箱體外部，主要由電機、高溫系統、控制系統等組成。

5、外殼材料：冷軋板烤漆，外殼顏色7035，內壁材料：不鏽鋼板

6、保溫材料層：厚度80-100mm,採用耐高溫硬質聚胺酯發泡+超細玻璃纖維棉，保溫效果良好

7、大門：雙開門，把手采人體工學最佳開啟位置,防爆式把手，門內框迫緊: 硅膠發泡迫緊,物性軟、可饒性高,使箱門達到最佳之氣密效果，箱門外框迫緊: 空氣保溫層設計,有效阻隔能量損失,降低耗能

8、觀察窗：觀察窗均為中空玻璃觀察窗，尺寸400*600mm(寬*高)，安裝于大門中間，2扇

9、擱管架：獨立式安裝，每次同時最多可以安裝9支石英管，夾具高度可調節

10、移動腳輪：箱體底座配置移動腳輪，並具有固定功能，方便設備移動。



三、空氣調節系統

1、調節方式：強制通風內循環平衡調溫（BTC），該方法既指在加熱系統連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。

2、加熱方式：鎳鉻合金電熱絲式加熱，PID調節，執行元件：固態繼電器

3、循環電機：特製不鏽鋼加長軸心防水散熱型電機

4、風鼓 ：多翼式耐高高溫鋁風鼓

5、循環風 ：背部底部出風上側回風

6、排風機 ：頂部安裝離心風機，將內部水汽排走

7、新風口 ：安裝在設備背後



四、溫度控制系統

1、控制器 ：7寸觸摸屏+PLC模塊編程器 液晶顯示觸摸屏控制器

2、顯示界面：可顯示溫度設定值、溫度當前值



五、安全保護裝置

工作室：獨立式工作室超溫保護器

             風機過載保護

電源系統：電源缺相及相序錯誤保護

                斷路保護

                加熱器短路保護

加熱系統：加熱器短路保護

其他：試驗箱外殼接地保護
