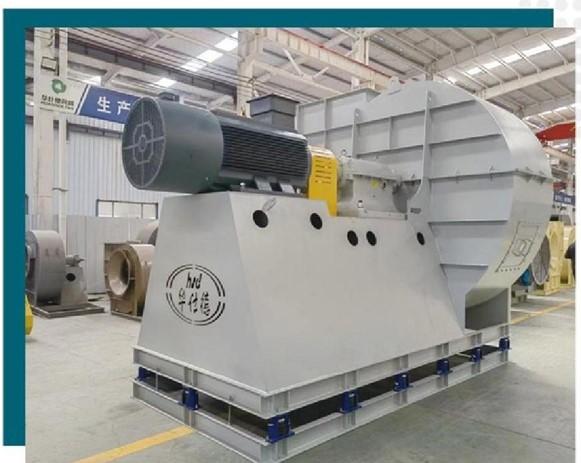

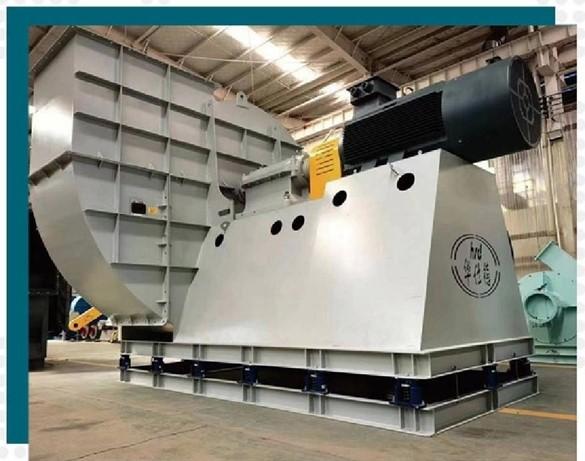

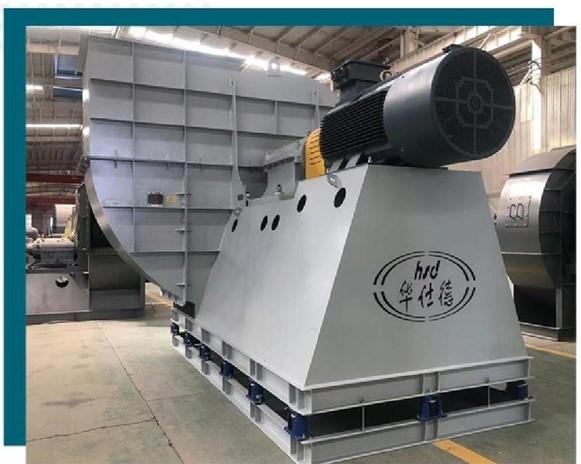

M9-26型煤粉離心通風機
一、風機的用途

M9－26型煤粉離心通風機主要用於中小型火力發電廠鍋爐制粉系統的強制通風，也可用於輸送物料、空氣及無腐蝕、不自燃、不含黏性物質之氣體，介質溫度不超過80℃。

二、風機的形式

煤粉離心通風機製成單吸入，有№12.5、13、14、15、16.5共6個型號，全部D式傳動。

煤粉離心通風機製成右旋轉和左旋轉兩種型式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。

風機的出口位置以機殼的出風口角度表示。“左”“右”均可製成0度、45度、90度、135度、180度、225度共六種角度。

三、風機的結構

煤粉離心通風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有16片也有32片的，前向彎曲型，葉片、輪蓋、輪盤全部16Mn製造，且途耐磨層，葉輪無葉擴壓器，外緣最高周速140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。

2.機殼：由兩部分組成，拆開后可向上弔出轉子，便於檢修。蝸殼板部分採用16Mn,提高耐磨性，其餘部分用普通鋼板焊接成蝸形殼整體。

3.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼製成，製成箱整體結構。採用滾動製成，滾動製成用製成潤滑脂潤滑。

四、特點

1.在性能方面完全能夠代替原來的老型風機，並且其最高效率達到81.2％，能大量節省電力。

2.對原來的材料（輪蓋、輪盤、葉片）均採用了16Mn鋼板，增加了耐磨塗層，延長了使用壽命。

3.傳動部件（主軸除外）與老產品通用，基礎尺寸保持與老產品一致（出風口0度除外）。

4.由於新風機的全壓係數較大，所以其原來直徑較小，圓周速度也小，因而提高了風機的工作穩定性。
