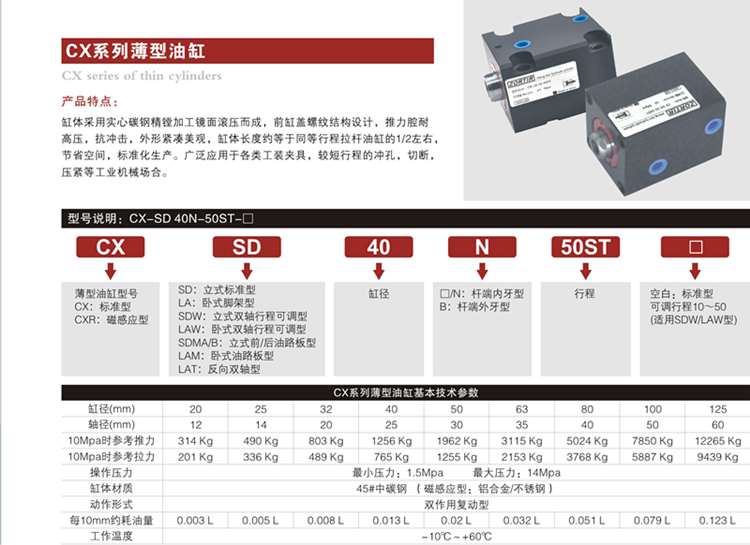

產品特點：缸體採用實心碳鋼精鏜加工鏡面滾壓而成，前缸蓋螺紋結構設計，推力腔耐高壓，抗衝擊，外形緊湊美觀，缸體長度約等於同等行程拉杆油缸的1/2左右，節省空間，標準化生產。廣氾應用於各類工裝夾具，較短行程的沖孔，切斷，壓緊等工業機械場合。

CX系列薄型油缸基本技術參數

缸徑（mm）

20

25

32

40

50

63

80

100

125

軸經（mm）

12

14

20

25

30

35

40

50

60

10Mpa時參考推力

314 Kg

490 Kg

803 Kg

1256 Kg

1962 Kg

3115 Kg

5024 Kg

7850 Kg

12265 Kg

10Mpa時參考拉力

201 Kg

336 Kg

489 Kg

765 Kg

1255 Kg

2153 Kg

3768 Kg

5887 Kg

9439 Kg

操作壓力

最小壓力：1.5Mpa          最大壓力：14Mpa

缸體材質

45#中碳鋼  （磁感應型：鋁合金/不鏽鋼）

動作形式

雙作用復動型

每10mm約耗油量

0.003 L

0.005 L

0.008 L

0.013 L

0.02 L

0.032 L

0.051 L

0.079 L

0.123 L

工作溫度

-10℃～+60℃
