型號:4-73NO26F风机
品牌:華仕德
原產地:中國
類別:工業設備 / 通用機械 / 風機、排風設備
標籤︰除塵風機 , 循環風機 , 4-73NO26F風機
單價: ¥315000 / 件
最少訂量:1 件

產品描述

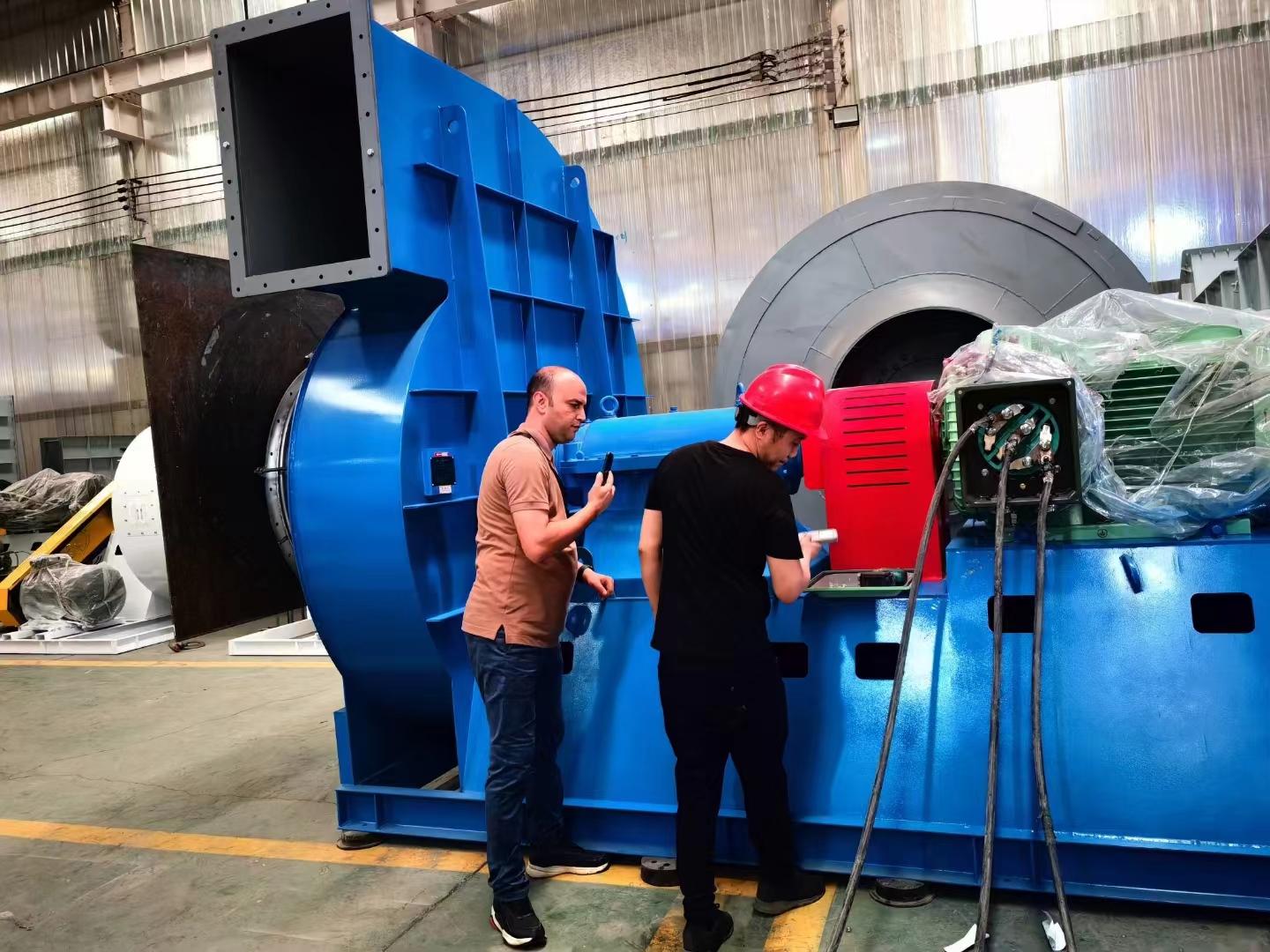

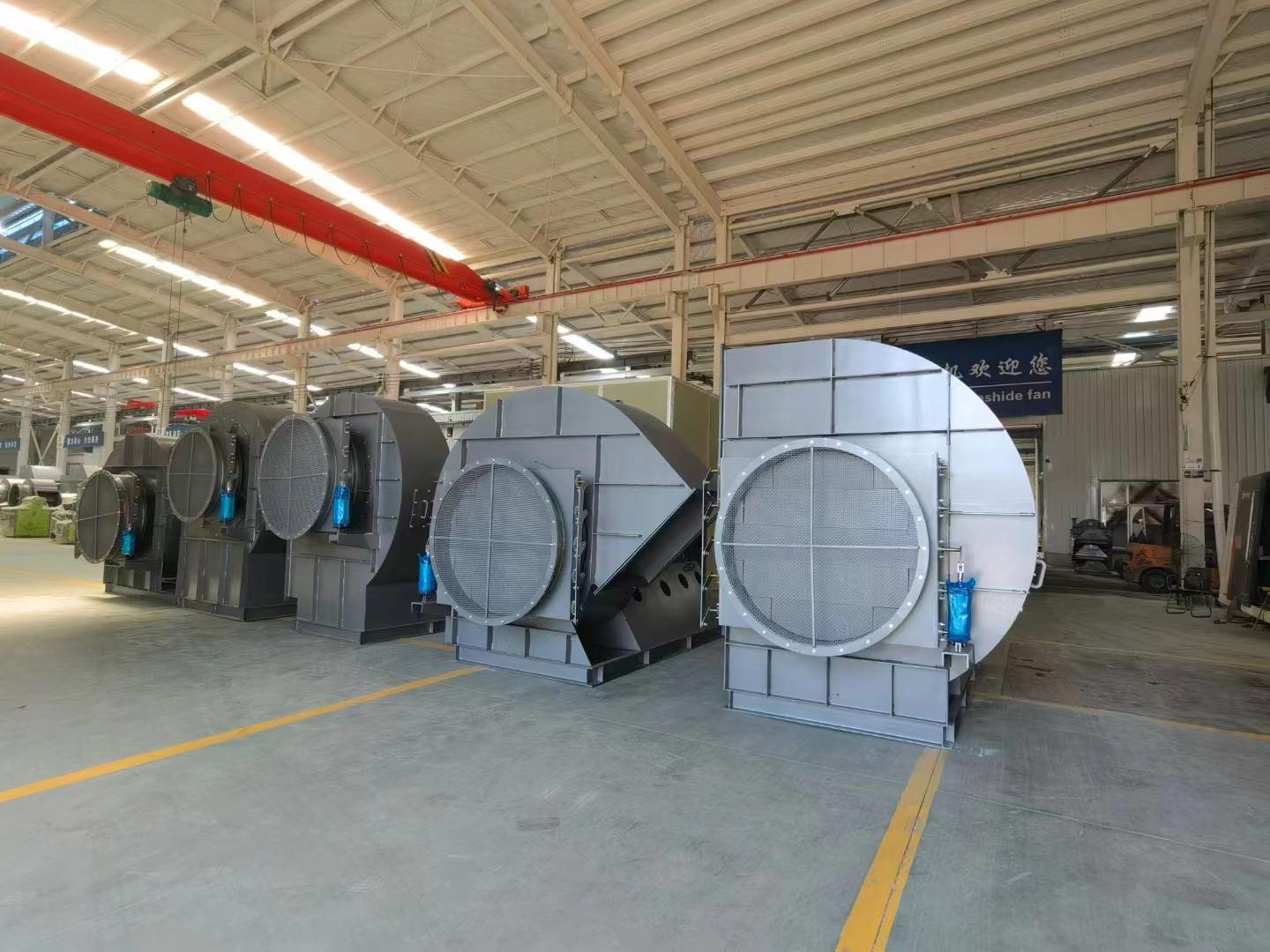

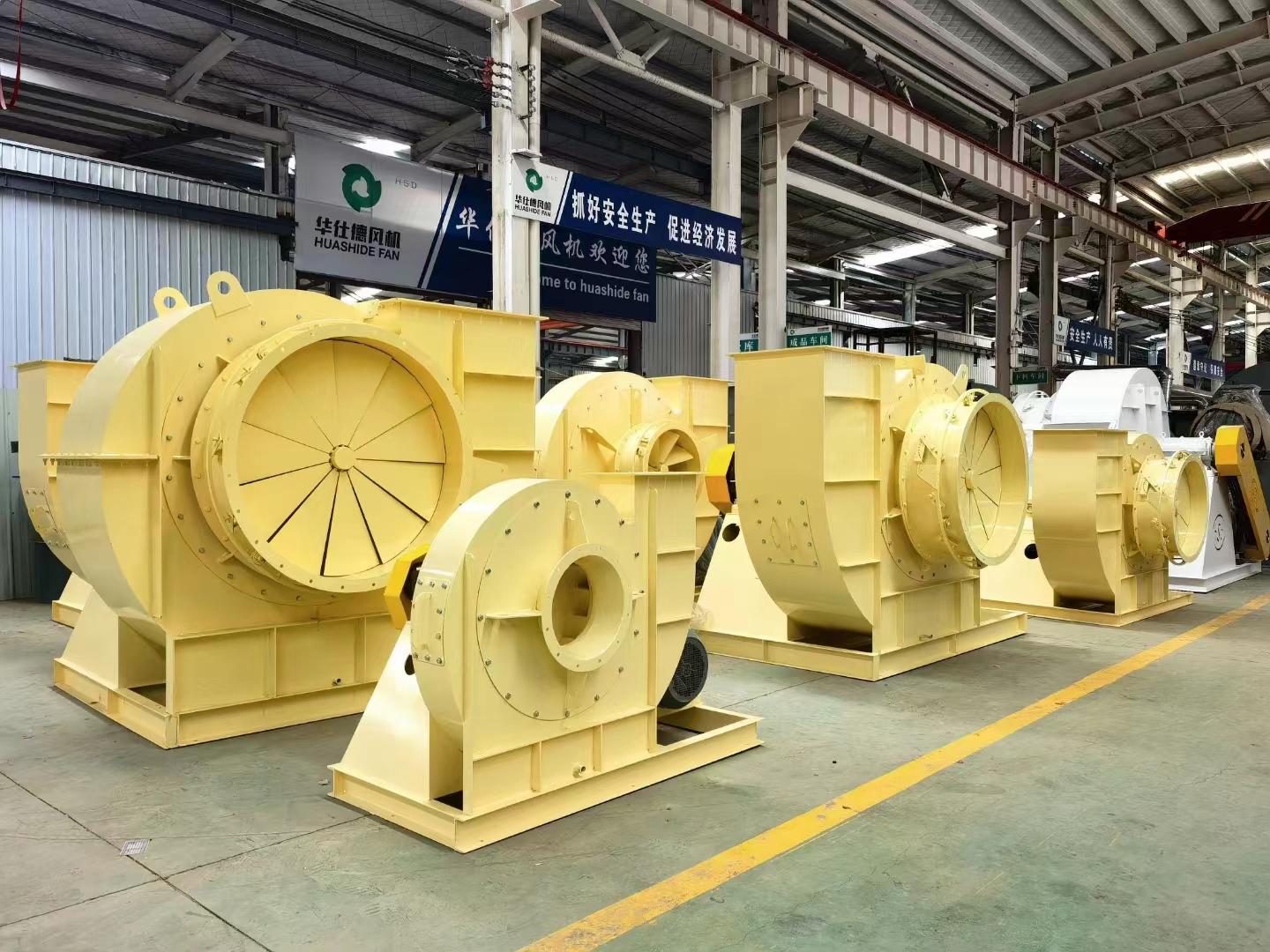

  除塵風機,循環風機,4-73NO26F風機 ,華仕德風機出口巴基斯坦

   循環風機技術文件

一、自然氣候

1.1區域自然氣候概況

擬建場地位於......,勘區屬溫暖帶半濕潤大陸性氣候,具有氣溫適宜、四季分明、光照充足、雨量充沛、無霜期長等特點。區內多年平均降水量766.6mm,多集中在6-8月份,占全年65%左右;多年平均蒸發量1317.6mm。區內風向多為西北風,年平均風速為3m/s;多年平均氣溫11.8-12.5°C,極端最高氣溫37.5-40.5°C,最低氣溫-15°C左右;曆年平均地面溫度15°C左右;平均相對濕度63%-72%。凍土深度0.50m。

1.2地震效應

依據《建築抗震設計規範》(GB50011—2010)有關規定,......抗震設防烈度為7度,設計地震分組為第二組,設計基本地震加速度值為0.15g。場地內無液化土層分布。

2.電力供應

高壓動力電:AC10KV(暫定);低壓動力電:AC380/220V;

二、規格參數

2.1設備名稱:燒結循環風機

 型式:單吸入、雙支撐、離心式風機

 數量: 1台

2.2選型參數表

項   目

符號

單位

參 數

備註

體積流量

QV

m3/h

500000



靜壓升

P

Pa





全壓

P

Pa

6300



入口溫度

t1

145



當地海拔高度

H

m





當地大氣壓

Pb

Pa





煙氣密度

ρN

kg/Nm3

1.38



含塵濃度



g/Nm3





入口密度

ρ1

kg/m3





轉速

n

r/min





選型點內效率

ηi

%





軸功率

Nsh

kW





風機出口溫度

t2





電機功率

N0

kW





電機轉速

n0

r/min





電機電壓

V0

V





防護等級





IP54



絕緣等級





F



2.3技術數據表

序號

項目

數據

1

型式及名稱

雙吸雙支撐離心風機

2

風機數量

1

3

風機結構參數

風機殼體材料和厚度

考慮耐磨材質

耐磨板材料和厚度

考慮耐磨材質

風機主軸材料



風機葉輪直徑,葉片型式



風機葉輪/葉片材料

耐磨材質

葉片厚度



前盤厚度



中盤厚度



葉輪/葉片設計疲勞壽命/



風機轉子重量  KG



風機總重量   KG



風機軸承冷卻方式

水冷

風機旋向

進口150°,出口90°

4

電動機

製造商

應選用國內知名品牌

型號



銘牌功率            kW



電壓                 V

10kV

轉速               r/min



調節方式

變頻

絕緣等級

F

防護等級

IP54

冷卻方式

空空冷



2.3風機技術要求

2.3.1 對風機性能的基本要求

必須保証滿足需方提出的風機性能設計參數,並能在風中含塵及第3節各條指明的環境下長期安全運行。風機及電動機的使用壽命為20年,年運行時間不少於8000小時。

2.3.2 風機特性曲線的允許偏差,限制在:

⑴  在保証點的風量:±5%;

⑵  在保証點的全壓:±5%;

⑶  在保証點的效率:不得有負偏差;

⑷  軸功率偏差:不大於5%

2.3.3風機及其輔助設備,有良好的可控性能以及合理的運行操作方式,就地調試和正常運行及事故情況下所必須的測量、控制、調節及保護等措施,以確保設備的安全經濟運行。

2.3.4風機及附屬設備,包括基礎和支座在內,能經受得住所在地區地震力的作用。賣方應向買方証明:在設計地震烈度級的地震作用下,設備均能承受並保持結構上的完整性。

2.3.5風機的設計,考慮到穩定工況和不穩定工況下的離心力、壓力、熱應力、地震力以及風機自重和隔聲層重量的同時作用。

2.3.6設備的噪聲水平遵守《工業企業噪聲衛生標準》的規定。

2.3.7 儀表和控制要求

風機和其配套部件配供的檢測儀表和控制設備(簡稱測控設備),滿足輔機和其配套部件的啟動、停止、運行和事故處理過程的安全監視、控制、調節、報警、聯鎖和保護的要求。

風機配現場操作箱,儀表檢測就地櫃,實現強制停機連鎖點就地電氣保護。

2.3.8電機技術要求

2.3.8.1  電動機的設計與構造,必須與它所驅動的設備的運行條件和維護要求一致。

2.3.8.2  當頻率為額定,且電源電壓與額定值的偏差不超過±10%時,電動機能輸出額定功率,當電壓為額定,且電源頻率與額定值的偏差不超過±1%時,電動機能輸出額定功率。

2.3.8.3  電動機應保証在80%額定電壓下平穩起動,且能在70%額定電壓下自起動,電動機能承受電源快速切換過程中失電而不損坏(假定電動機在切換前是滿載運行的)。

2.3.8.4  電動機防護等級為IP54,其絕緣等級為F級(溫升按B級考核)。電動機滿足戶外安裝的要求。

2.3.8.5  冷卻方式為空空冷。

3、質量保証

風機、電動機及其附屬設備的設計和製造,應符合現行使用的有關的國家標準以及部頒標準,這些標準和規範(不限於)至少包括:

風機和羅茨鼓風機噪聲測量方法,GB/T 2888-2016。

電站鍋爐離心式送風機和引風機,JB/T4358-2008。

通風機基本型式、尺寸、參數及性能曲線GB/T3235-2008。

工業通風機用標準化風道性能試驗,GB/T1236-2017。

離心和軸流式鼓風機、壓縮機熱力性能試驗,JB/T3165-1999。

工業通風機現場性能試驗,GB/T10178-2006

電站鍋爐風機現場試驗規程,DL/T469-2018。

通風機葉輪超速試驗,JB/T6445-2017。

通風機轉子平衡,ZBJ72042-1990。

通風機振動檢測及其限值,JB/T8689-2014。

風機用鑄鐵件技術條件,JB/T6887-2004。

風機用鑄鋼件技術條件,JB/T6888-2018。

通風機焊接質量檢驗,ZBJ72038-1990。

通風機鉚焊件技術要求,ZBJ72039-1990。

通風機塗裝技術條件,JB/T6886-2010。

風機包裝通用技術條件,JB/T6444-2018。

包裝儲運圖示標誌,GB/T 191-2016。

旋轉電機定額和性能,GB755-2008。

旋轉電機結構形式,GB997-2008。

旋轉電機線端標誌與旋轉方向,GB1971-2006。

旋轉電機冷卻方法,GB1993。

電機的外殼分級,GB4992.1。

旋轉電機振動測定方法及限制振動限值,GB10068.2。

旋轉電機噪聲測定方法及限制噪聲限值,GB10069.3。

三相異步電機試驗方法,GB/T 1032。

三、供貨範圍

 賣方的任務是在買賣雙方商定的時間內,提供買方所需數量的設備和備件,並保証符合本技術協議書的條文和買方書面提出的特殊要求。

風機供貨清單一覽表:(單颱風機)本次共1台。

序號

名稱

規格/材質

單位

數量

產地

生產廠家

1

定子部分:

差動式調節門



2





進氣箱(含軸封)



2

機殼裝配



1

集流器



2

電機底座



1

電動執行器及其配件

曲柄、連杆

1

2

轉動組部分:

葉輪



1





主軸



1

聯軸器護罩



1

軸承箱



2

軸承箱底座



2

聯軸器



1

軸承



2

3

附件

排灰管及閥門



1





進出口配對法蘭



1

冷卻水進出口閥門及配對法蘭、螺栓緊固件



2

地腳螺栓(含螺母、墊圈)



1

4

測控元件

鉑熱電阻Pt100









雙金屬溫度計





測振裝置









5

儀表箱



1





6

操作箱



1





7

電機



1





8

進口膨脹節(含緊固件)

非金屬

2





9

出口膨脹節(含緊固件)

非金屬

1





10

配套冷卻系統(若需要)
