1.產品概述:

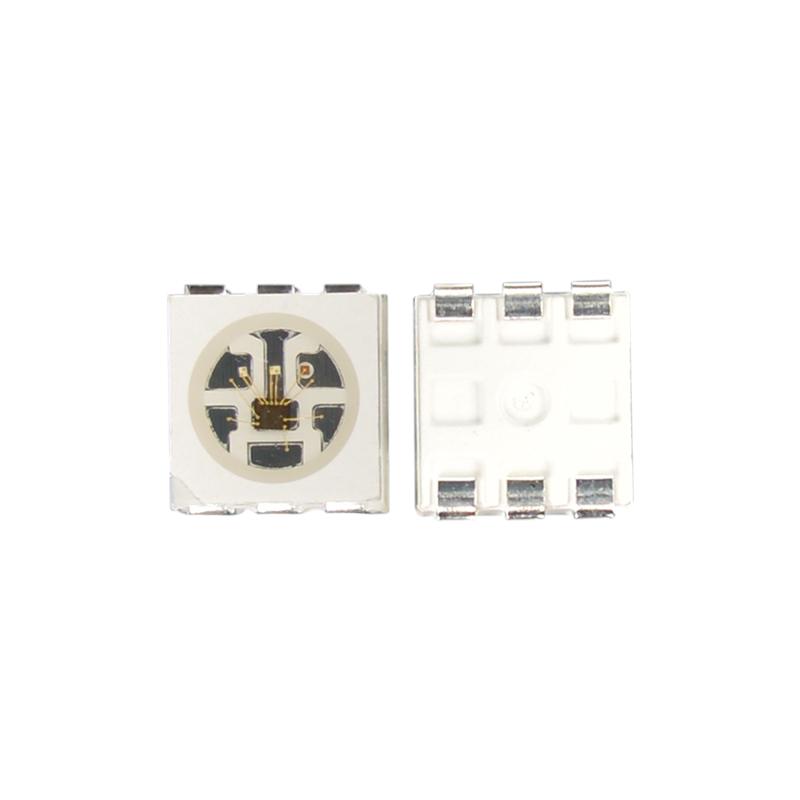

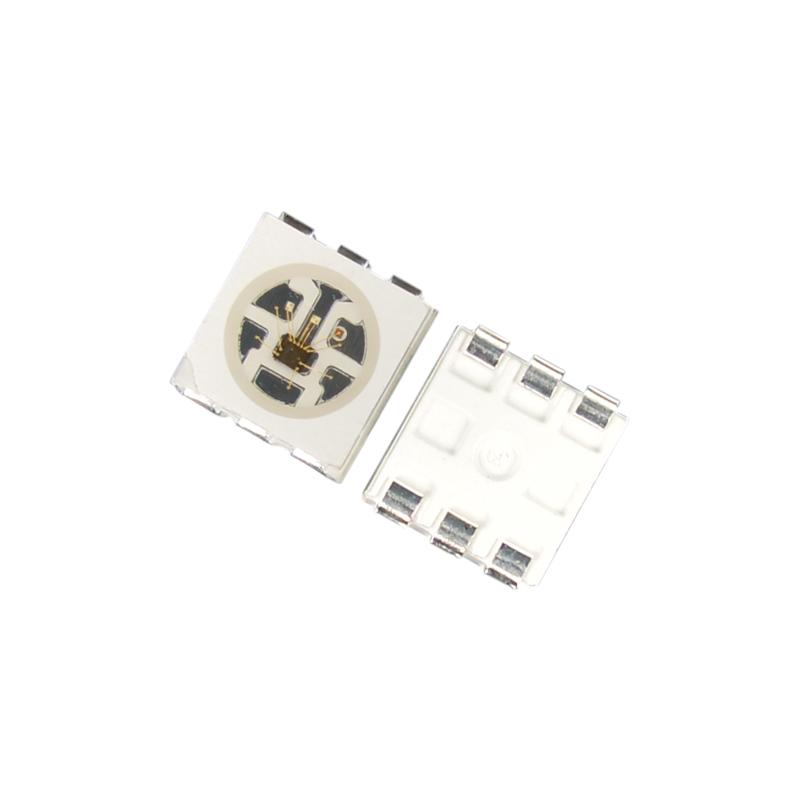

LC8808B 是一個集控制電路與發光電路于一體的智能外控 LED 光源，其外型與一個 5050LED 燈珠

相同，每個 LED 光源為一個像素點，LED 光源內部包含了智能數字接口數據鎖存信號電路，電源穩壓

電路，內置恆流電路，數據再生電路，高精度 RC 振盪器，輸出驅動採用專利 PWM 技術，有效保証了

像素點內光的顏色一致性。

數據傳輸採用 DAT、BIN 雙線信號協議，在單芯片損坏的情況下保証信號的傳輸，並不影響其它芯

片正常工作。

LC8808B 具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超長壽命等優點，將控

制電路集成于 LED 光源內部，使應用電路設計變得更加簡便，原件少，體積小，美觀，安裝更簡便。

2.主要應用領域:

LED 全彩發光字燈串、LED 全彩軟硬燈條、LED 點光源，LED 像素屏，LED 異形屏、LED 全彩模組，

車燈、鞋燈、玩具、音響、家電、以及各種電子產品。

3.特點：

■ Top SMD 內部集成高質量外控雙線串行級聯恆流 IC,

■ 自動跨越坏點能力，單點損坏不影響數據傳輸及其它點正常工作。

■ 控制電路與芯片集成在 SMD 元器件中，構成一個完整的外控像素點,顏色，色溫，效果均勻且

一致性高，默認輸出恆流值 OUTR/OUTG/OUTB 為 9MA。

■ 內置數據整形電路 ，任何一個像素點收到信號后經過波形整形再輸出，保証線路波形畸變不 會

累加，數據整形：接受完本單元數據自動將後續數據整形輸出。

■ 內置上電復位和掉電復位電路，上電不亮燈。

■ 雙線數據傳輸，可無限級聯，數據發送速率 800Kbps 同步刷新

■ 灰度調節電路（256 級灰度可調）。

■ 垂直型 SMD 表面貼封裝,適用於所有的 SMT 組裝和焊接工藝。

■ 防潮等級：LEVEL5a。

■ CE，RoHS 認証。
