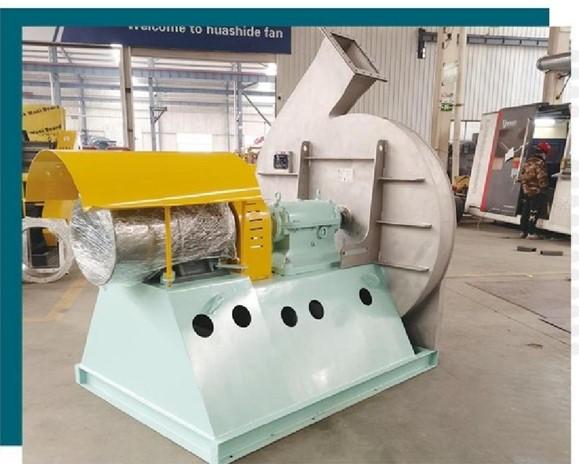

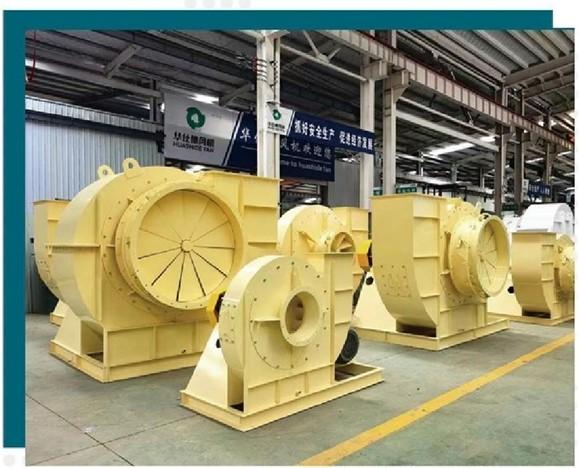

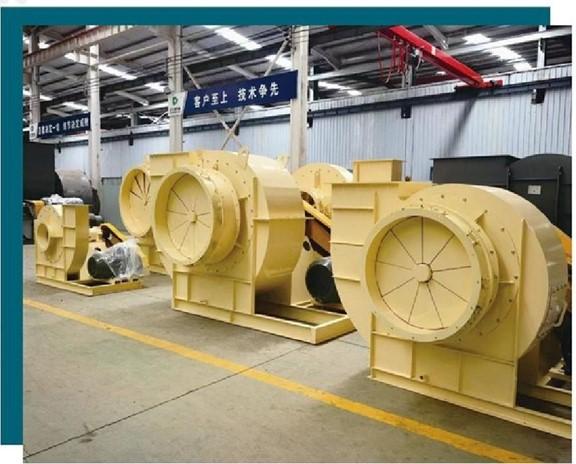

風機廠-風機廠廠家-風機廠價格,華仕德風機6-51NO13D,配套電機YE3-4-220KW,流量：90000m3/h,壓力：5800pa，轉速：1450轉/分鐘.

        風機設計總則：華仕德風機有限公司按河南客戶提供的技術要求（岩棉系統）選擇設計風機如下：

       1. 風機技術規範

1．1風機技術參數

風機型號：           6-51 №13D

風機型式：           單進氣離心式

風機用途：           抽油煙風機

佈置方式：           軸向進氣

支撐方式：           懸臂式支撐（葉輪在軸承的一側）

驅動方式：           由單速電動機傳動

輸送介質：           空氣

設計溫度：           20℃

葉輪直徑：           1300 mm

葉輪周速：           158

臨界轉速：           2.51

2．2氣動性能參數

風機流量：           90000m3/h

風機全壓：           5800Pa

進口溫度：           20℃

風機轉速：           1450rpm

風機效率：           85%

風機功率：           220KW

2．3風機電動機參數

電機型號：                 YE3-4-220

額定功率：                  220KW

電壓/頻率/級數：           380/50/4P

防護等級：                 IP44

絕緣等級：                 B

安裝方式：                IMB3（臥式）



3風機的結構、功能和工藝特性

1. 1風機葉輪

葉片、前盤和后盤的材料均為號A3鋼,葉片為后向板型,前盤為胎具壓制的弧錐型,這種設計使葉輪具有很高的效率.葉片和前盤均採用胎具壓型,壓型胎由數控機床加工並經精密測量儀檢測.葉片與前後盤採用CO2氣體保護焊接,前盤與后盤的拼接採用埋弧自動焊接,葉輪焊接后進行消應力處理.葉輪后盤與鑄鐵軸盤採用鉚釘連接.

3.2風機主軸

   風機主軸採用45#鋼,鍛造后經調質處理后機械加工而成.

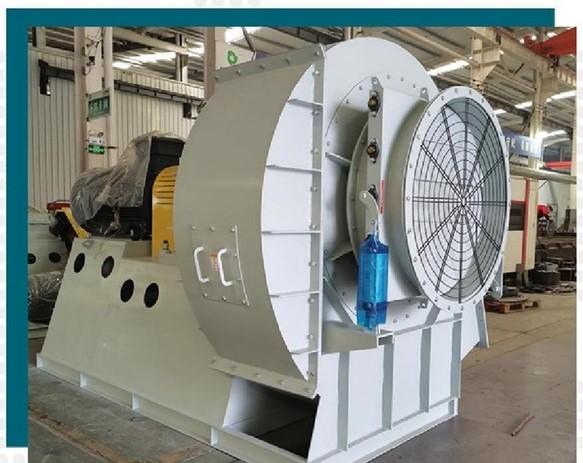

3.3風機軸承箱

   軸承箱為鑄鐵件，帶有水平剖分面，便於軸承的安裝與檢查，軸承箱設有冷卻水套，可通水對軸承進行冷卻，每個軸承箱需冷卻水量0.5～1M3/h ，冷卻水壓力≤0.4Mpa,冷卻水進口溫度≤33℃.這些措施使軸承的運行溫度一般不超過60℃.軸承箱兩側的油封採用遮蓋式甩油環加填料密封結構,並加裝了排氣塞,可確保軸承箱不漏油.軸承箱設有就地油位顯示器和放油孔,軸承箱上還裝有測量與顯示軸承溫度的雙金屬溫度計.

    風機轉子採用滾動軸承支撐.滾動軸承為球面滾子軸承,它具有良好的調心性能.軸承採用稀油潤滑，潤滑油牌號為Q46。軸承的使用壽命為100000h.

3.4風機機殼

風機機殼採用低合金鋼（16Mn）焊接結構，板厚8mm.

3.5風機進風口

風機進風口採用低合金鋼（16Mn）焊接結構，板厚5mm.進風口採用特殊流線型形式，使葉輪進口氣流具有十分理性的流動狀態。

4．風機主要檢驗及試驗項目

1. 葉輪的拼接焊縫進行X射線探傷，組立焊縫進行滲透或磁粉探傷。
2. 主軸鍛件粗加工后進行超聲波探傷，精加工后進行磁粉探傷。
3. 軸承箱滲漏及冷卻水套水壓試驗。
4. 動平衡試驗，在本廠的動平衡機上進行，動平衡機的精度為0.5μ,其平衡品質為<<JB/T9101-1999通風機轉子平衡>>G4.
