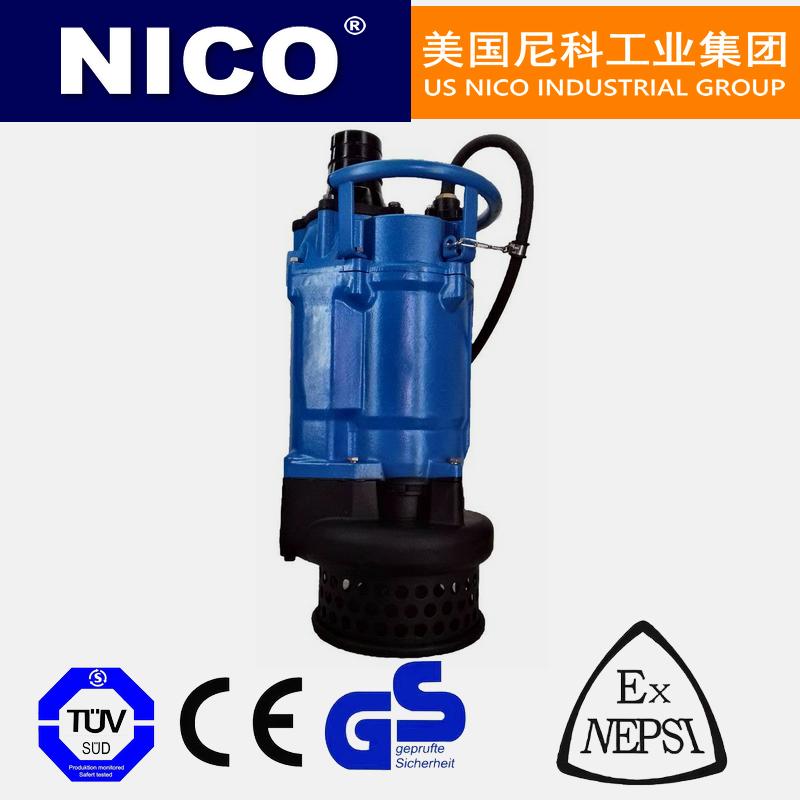

一、進口潛水排水泵產品概述

美國尼科NICO進口潛水排水泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機兩大部分組成。進口潛水排水泵廣氾應用於低揚程的城市與農田排灌、噴灌、淺井提水、工業與民用的供排水系統、以及丘陵與山區的引水、低窪地區的排澇、水產養殖等場所。它的特點是電機內部充滿機械油，使機械密封的工作條件改善，外界的水更不易進入電動機內部。油液將電動機內部的熱量迅速傳導出來，冷卻效果較好，使電動機的溫升大幅度下降，因而增加了潛水電泵的過載能力。另外，油浸式潛水電泵的軸承浸在油液中工作，潤滑與冷卻得到了保証，所以軸承壽命比其它型式的潛水電泵要長。

二、進口潛水排水泵選型參數

公稱通徑：25～500mm

流量範圍：8-2650m³/h

揚程範圍：7～36m

功率範圍：2.2-30kw

轉速範圍：740-2900r/min

溫度範圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：WCB、304、316、四氟

三、進口潛水排水泵產品特點

1、水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼採用螺紋或螺栓聯成一體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破坏。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機採用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於溫度引起的壓力變化；電機繞組採用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外麵包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。

6、電機密閉，採用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用於冷卻，和它對磨的是不鏽鋼推力盤，隨水泵的上下軸向力。

四、進口潛水排水泵工作條件

1、電源：頻率50Hz，電壓380伏（允許偏差+5%-10%）的三相交流電源。

2、水源：一般無腐蝕性清水，含砂量不大於0。02%，PH值為：6.5-8.5。被提取的水溫不高于40。

3、安裝：電泵應完全侵入水中運行，潛水度不小於0.5米，不超過5米。

五、進口潛水排水泵應用範圍

1、農田園林的排灌、井灌、噴灌。

2、井下提水，水塔送水。

3、排澇防汛。

4、船舶倉底排水。

5、城建、工礦給排水。

六、進口潛水排水泵性能參數

級數 (mm)	口徑 (寸)	流量  (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	電壓 (V)
1	2	15	26	2.2	2860	380
2	2.5	15	34	3
4	2.5	15	52	4
5	2	15	65	5.5
2	2.5	20	30	3
2	2.5	20	36	4
2	2.5	20	34	4
3	2.5	20	50	5.5
2	2.5	24	34	4
1	2.5	25	17	2.2
1	2.5	25	25	3
2	2.5	25	32	4
2	3	25	44	5.5
3	2.5	25	56	7.5
2	3	30	26	4
3	3	30	40	5.5
2	3	30	36	5.5
3	3	30	54	7.5
1	3	32	20	3
5	3	32	46	7.5
1	3	40	16	3
1	3	40	21	4
2	3	40	30	5.5
1	3	40	28	5.5
2	3	40	30	5.5
2	3	40	40	7.5
1	3	45	16	3
1	4	45	25	5.5
1	4	50	24	5.5
3	4	50	36	7.5
1	4	60	20	5.5
1	4	65	10	3
1	4	65	18	5.5
1	4	65	25	7.5
1	4	80	20	7.5
2	4	80	22	7.5
1	6	120	10	5.5
1	6	160	8	5.5
1	6	220	5.5	5.5

七、進口潛水排水泵結構圖

八、進口潛水排水泵故障與排除

進口潛水排水泵故障	進口潛水排水泵原因	進口潛水排水泵消除方法
一、泵不吸水，壓力表及真空表的指針劇烈跳動。	1.注入的水不夠； 2.管路或儀表漏氣。	1.再往泵內注水； 2.擰緊堵塞漏氣處。
二、泵不吸水，真空表顯示高度 真空。	1、底閥沒打開或已淤塞； 2、吸水管路的阻力太大； 3、吸水高度太高。	1、校正或更換底閥； 2、清洗或更換吸水管路； 3、降低吸水高度。
三、泵不出水壓力表顯示有壓力。	1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。	1、檢査或縮短出水管路； 2、糾正電動機的旋轉方向； 3、清洗葉輪； 4、提高轉速。
四、流量不足或揚程太低。	1、葉輪或逬出水管路阻塞； 2、雙吸密封環磨損過多，或葉輪損坏； 3、轉速低於規定值。	1、清洗葉輪或管路； 2、更換損坏的另件； 3、調正至額定轉速。
五、泵消耗的功率過大。	1、填料壓得太緊； 2、葉輪與雙吸密封坏磨擦； 3、流量過大。	1、擰松填料壓蓋； 2、檢查原因，消除機械磨擦； 3、調節出水閘閥，使之在規定的範圍內運轉。
六、泵內部聲音反常，泵不上水。	1、吸水管阻力過大； 2、吸水高度過高： 3、吸水處有空氣吸入； 4、所吸送液體溫度過高； 5、流量過大而發生汽蝕現象。	1、清理吸水管及底閥； 2、降低吸水高度； 3、檢杳底閥；降低吸水高度， 堵塞漏氣處； 5、降低液體溫度；調節出水閘閥，使之在規定的性能範圍內運轉。
七、泵不正常振動。	1、泵發生汽蝕； 2．葉輪不平衝； 3、泵軸與電動機軸不同心； 4、底腳螺釘鬆動。	1、調節出水閘閥，使之在規定的性能範圍內運轉； 2、葉輪校正靜平衡： 3、校正泵軸與電動機軸的同軸度； 4、擰緊底腳螺釘。
八、軸承過熱。	1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上。	1、檢査並溝洗軸承體，加潤滑油； 2．校正兩軸的同軸度使在同一中心線上。
