ZC-200 機動車ABS測試儀

一、概述：  18560331880

　　機動車ABS測試儀，以GB／T 13594－2003 《機動車和挂車抱制動性能和試驗方法》及歐標 ECE R13附件13為依據，以車輪滑移率直接定量測評ABS控制水平，另外還可以測量車輛的附着係數利用率和汽車剎車儲能裝置的性能。

　　機動車ABS測試儀，以意法半導體公司新CORTEX-M3內核STM32處理器擔任車速／輪速數據同步採集，由筆記本電腦擔任數據／曲線的計算、處理及顯示，可完成GB／T 13594－2003 所規定的試驗項目。

　機動車ABS測試儀，屬機動車相關的科研機構、檢測中心、大專院校、製造廠商等單位從事ABS 的技術研發、性能測試、教學實驗、產品質檢備的試驗設備。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

二、儀器構成：

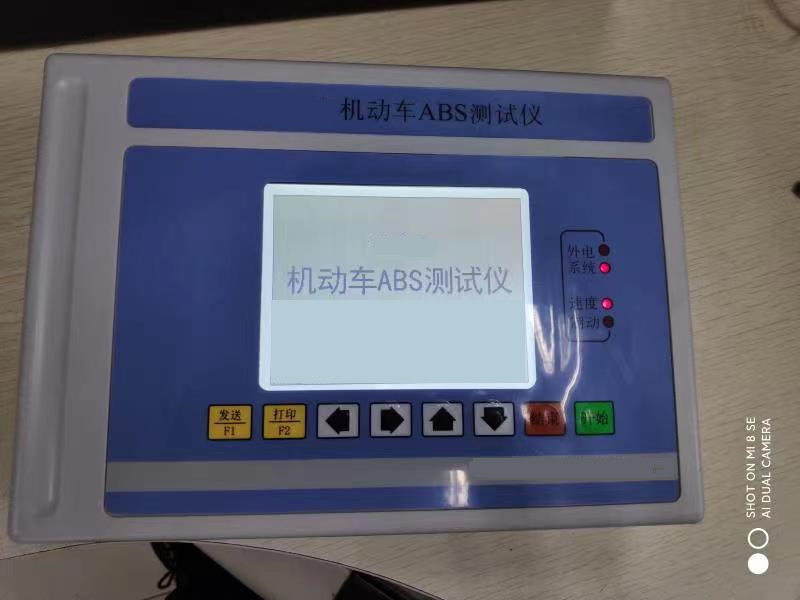

1、ABS測試主機

選用ARM公司新CORTEX-M3微處理器擔任車速、輪速數據同步採集，可將測試數據存儲在ZC-200測試主機的SD卡中，再進行後期數據處理。

規格：1．儀器輸入：車速1路；輪速4路；外控1路。

      2．儀器輸出：U接口；RS232接口；SD卡數據存儲口；外顯接口。

　　　3．電源功耗：車輛電源12V；

　　　4．外形重量：370(長)×260(寬)×90(高)mm；主機重量：2.0kg。

2、車速傳感器

由GPD傳感器；輸出4mm/脈衝。

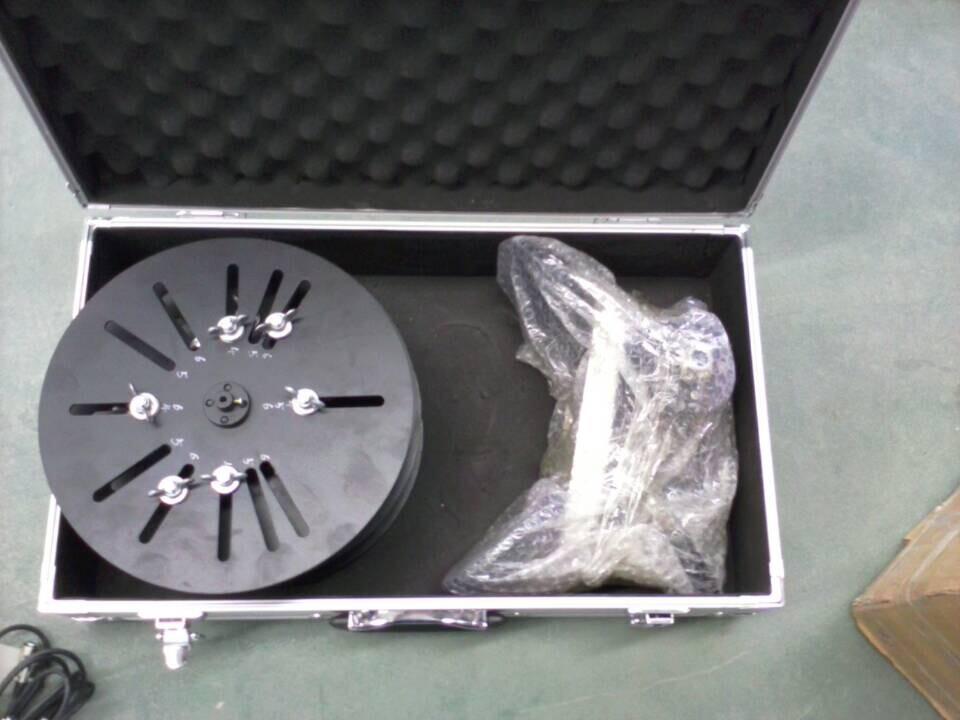

3、輪速傳感器

由安裝支架和光電脈衝編碼器組成；其可固定在4、5、6個輪胎螺栓的螺母上，編碼器的碼盤通過連接件與車輪同軸旋轉；輸出200脈衝/轉。



三、技術指標：

1、車速測試範圍：0.5－250 km/h；測試：0.5 %；分辨率：0.01 km/h。

2、輪速測試範圍：0.1－128 km/h；測試：0.5 %；分辨率：0.01 km/h。

3、距離測試範圍：0－9999.99 m； 測試：0.5 %；分辨率：10 mm。

4、時間測試範圍：0－999.999 s； 測試：0.1 %；分辨率：1 ms。

5、減速度測試範圍：0-12.00m/s2；測試：0.5%；分辨率：0.01 m/s2



四、試驗項目簡介：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

1.輪速校訂試驗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　校訂被測試車輛的輪速度和速度的比率。

2.附着係數試驗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　該試驗項目主要完成GB／T 13594－2003 《機動車和挂車抱制動性能和試驗方法》標準中5.2.2與5.3.2條款規定的附着係數利用率項目及計算內容。　　　　　　　　　

　試驗類型：左前軸／右前軸／左后軸／右后軸／車速　　　　　　　　　　　　　　　　　　　　　　　

　實時顯示：車速—時間曲線／滑移率—車速曲線　　　　　　　　　　　　　　　　　　

　回放顯示：車速—時間曲線／滑移率—車速曲線／滑移率—時間曲線／減速度—時間曲線

3.路面試驗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　該試驗項目主要完成GB／T 13594－2003 《機動車和挂車抱制動性能和試驗方法》標準中5.2.3與5.3.3條款規定的附加檢查項目內容。　　　　　　　　　　　　　　　

　試驗類型：高附着低速／高附着／低附着低速／低附着／　　　　　　　　　　

　　　　　　高→低低速／高→低／低　→　高／對　　　開　　　　　　　　　　　

　實時顯示：車速—時間曲線／滑移率—車速曲線　　　　　　　　　　　　　　　　　　

　回放顯示：車速—時間曲線／滑移率—車速曲線／滑移率—時間曲線／減速度—時間曲線

4.能耗試驗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　該試驗項目主要完成GB／T 13594－2003 《機動車和挂車抱制動性能和試驗方法》標準中5.2.1與5.3.1條款規定的能耗試驗項目內容。　　　　　　　　　　　　　　　

　實時顯示：車速—時間曲線／滑移率—車速曲線　　　　　　　　　　　　　　　　　　

　回放顯示：車速—時間曲線／滑移率—車速曲線／滑移率—時間曲線／減速度—時間曲線
