導熱油爐余熱鍋爐

——NZG系列熱管式余熱蒸汽發生器

設計原理

熱管式余熱蒸汽發生器是利用導熱油爐出口煙氣所帶熱能，通過熱管的快速傳熱，使水蒸發產生蒸汽。熱管是一種新型的傳熱元件，其傳熱是蒸發和凝結兩種相變換熱過程的結合，其熱阻小，傳熱速率好，其當量導熱係數達紫銅管的導熱係數的數百倍。

結構型式

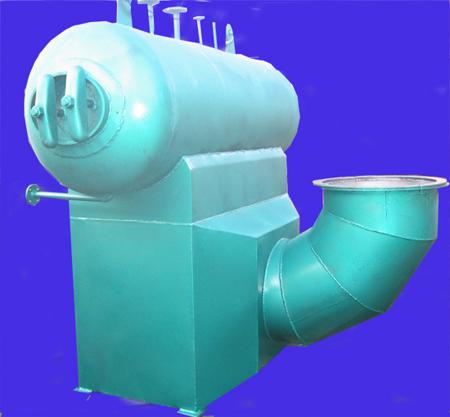

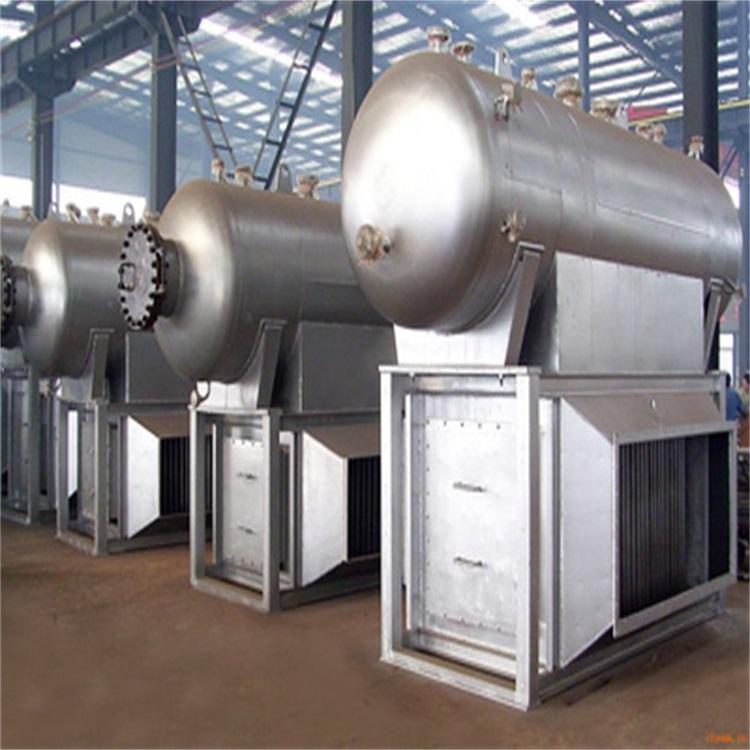

我公司製造的熱管蒸汽發生器分立式與臥式結構兩種，由上、下兩部分組成。上部是汽包，下部是煙氣通道。立式結構上、下兩部分由管板隔開, 臥式結構由汽包與煙箱兩部分隔開。傳熱元件——熱管穿過中間管板(立式)或汽包壁(臥式結構)。煙道內的受熱段上焊有翅片以強化傳熱，汽包內的放熱段為光管。發生器給水採用全自動控制，無需專人操作。

經濟效益

該系列熱管式余熱蒸汽發生器結構緊湊，佔地面積小，一般可在原鍋爐煙道中直接安裝，基建投資省。因其完全利用余熱，無需其它能源，經濟效益明顯。
