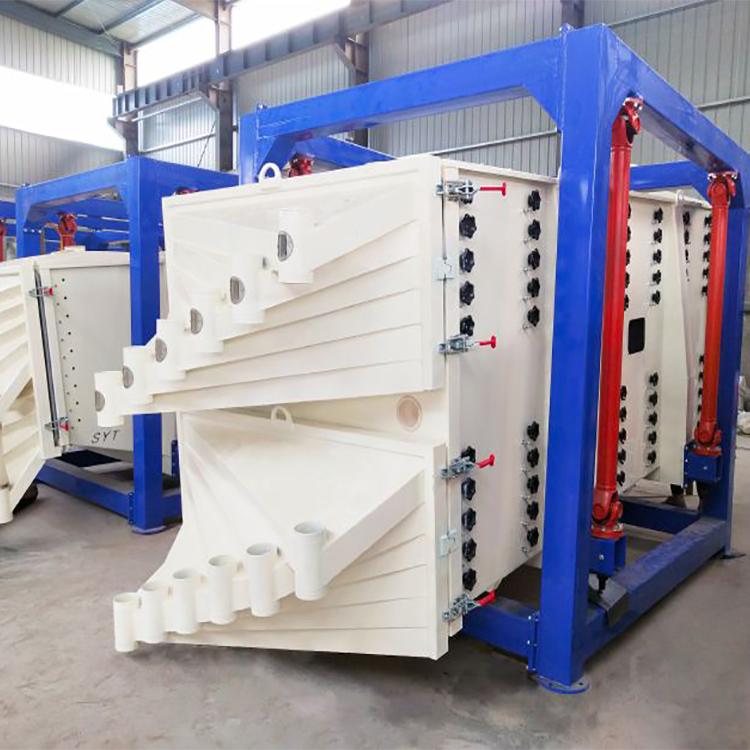

方形搖擺篩簡介：

石英砂方形搖擺篩是一款方形的高效篩分設備，因其工作時的篩箱的運動軌跡，也被稱為往復篩分機；又因其屬於精細篩分設備，所以也有用戶稱之為精密篩分機或方形精密篩分機。方形搖擺篩是解決因旋振篩精度高但產量小、石英砂搖擺篩設計預案中具備了篩分精度高、產量大的特性，可以滿足用戶對精度、產量雙向要求的篩分要求。

方形搖擺篩工作原理：

方形搖擺篩又稱往復篩，該設備的驅動裝置所產生的振動力是往復運動，有的軸固定，有的軸不固定，運動時為往復式運動，篩面為水平或者微微傾斜，角度一般為0-5°，當然設備也可以通過調節電機偏心塊來調節運動軌跡，從而達到篩分效果，方形搖擺篩啟動后，篩機搖體即篩箱在慣性力作用下做前後往復運動，篩箱帶動篩面做週期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，在此期間，小於篩面孔徑的物料通過篩孔落到下層，成為篩下物，大於篩面孔徑的物料經連續翻滾跳躍運動后從排料口排除，從而完成篩分工作

方形搖擺篩特點：

1. 設計合理，結構簡單，運行平穩

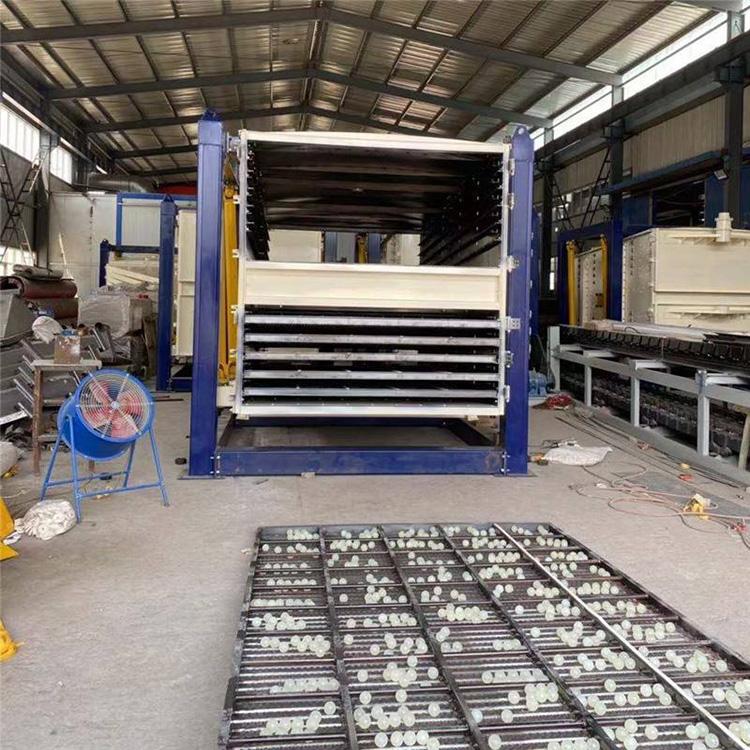

2. 每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保証篩網不堵孔，延長運行週期
3. 密封效果好，噪音低，提升車間工作環境
4. 往復迴旋式的運動方式快速的將物料分散篩分
5. 無垂直振動，對基礎的動載很小，篩網壽命長

   方形搖擺篩的結構原理：

   　 從運行軌跡來看，搖擺篩是一種非線性慣性振動篩，基本的迴轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到 360rpm可調。每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩 面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。水平與垂直加速度隨着粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較 大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重複進行。
