1，聯動線概述

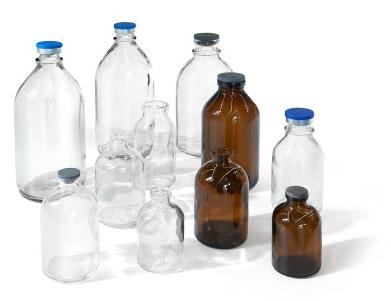

本聯動線主要適用於大容量注射液(劑)生產聯動線。

本聯動線機組由SSP上瓶機、GZXP系列洗瓶機、QHX系 列熱風循環隧道烘箱、YGS系列液體灌裝機、HYS系列壓 塞機、XG系列軋蓋機共同組成。機組具備清洗、乾燥滅 菌、灌裝加塞(半、全加塞)、軋蓋封口功能。主要適用於 製藥企業大容量注射劑生產。通過增加機載RASS系統,可 滿足無菌制劑環境A級(1SO5級)要求,是新版GMP聯動機組的選擇。

(同樣適用於生物工程或塑料瓶的類似包材生產能可達300瓶分鐘以上,根據您的要求,為您提供的相關設計方案、案例視頻, 歡迎來電咨詢!)

2，性能特點

- SSP加寬網帯輸送式進瓶系統,減少人工,可儲存大量瓶子；

- GZXP洗瓶採用超聲波清洗與水氣獨立分開壓力噴射沖洗結合的方式,清洗后的西林瓶符合新版GMP關於可見異物標準規定;

- QHX熱風循環滅菌隧道烘箱採用全層流(耐高溫350℃)結合熱空氣高溫乾燥、滅菌工藝,可使西林瓶在隧道內運行達到A級 (1SO5級)要求,具有低能耗、溫度均一度高,去熱源效果好等特點,是目前國際、國內流行、適用性高的一款乾燥滅菌設備;

- YGS系列灌裝機採用伺服控制驅動,裝量人機界面調整、低位加塞等技術,確保設備運行平穩、成品合格率高;

- 灌裝加塞軋蓋三合一,佔地面積小,適用於老廠房更新設備;

- 加塞、軋蓋均採用圓周迴轉機構,運行穩定可靠、效率高;結構便於維護,設計靈巧;

- 灌裝原理採用蠕動泵、負壓式、稱重式、自流式、回流消泡、陶瓷泵柱塞式等;

- 可選用在線CIP/SIP清洗滅菌系統; PLC控制系統,變頻調速,自動化程度高;

- 灌裝針頭設計有防滴漏裝置,充填時潛入瓶底灌裝,慢上升,防止起泡;

- 軋蓋頭選用三把刀封口,刀片淬火處理,經久耐用;封口及螺紋美觀統一;柔性設計、調節方便,可設計成拉鼓蓋；

- 特殊行業和品種可防爆設計,經過特殊設計,也可用於細長易倒的瓶子灌裝旋(軋)蓋; 整機按GMP要求設計。

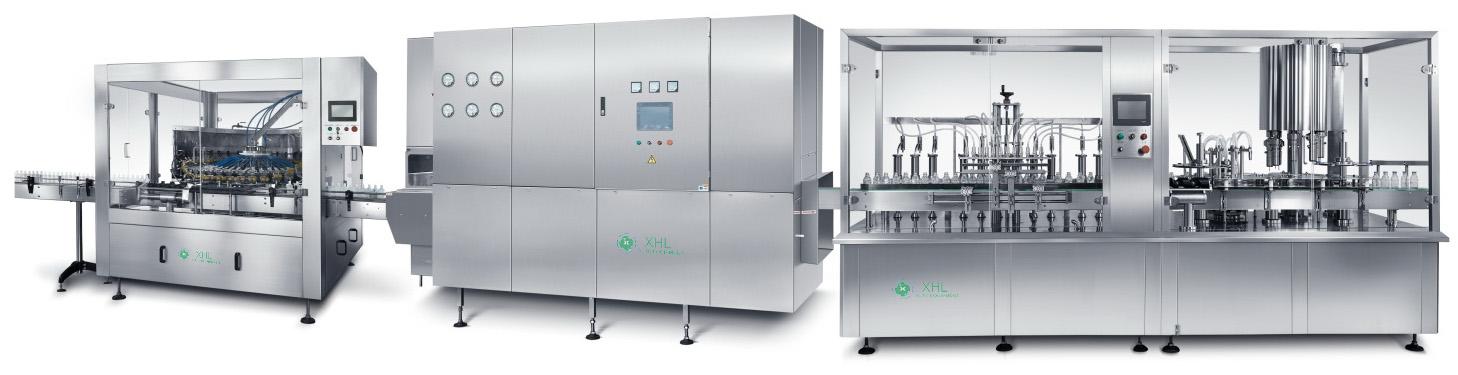

XHL-DYG12/8/8

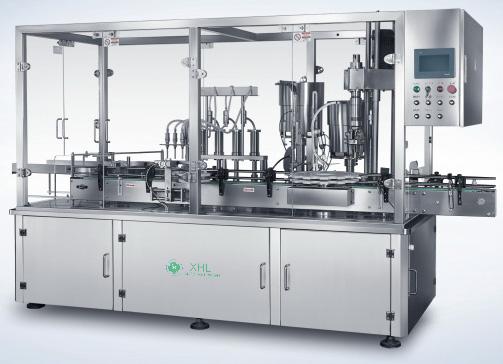

XHL-DYG4/1/1 灌裝加塞軋蓋一體機

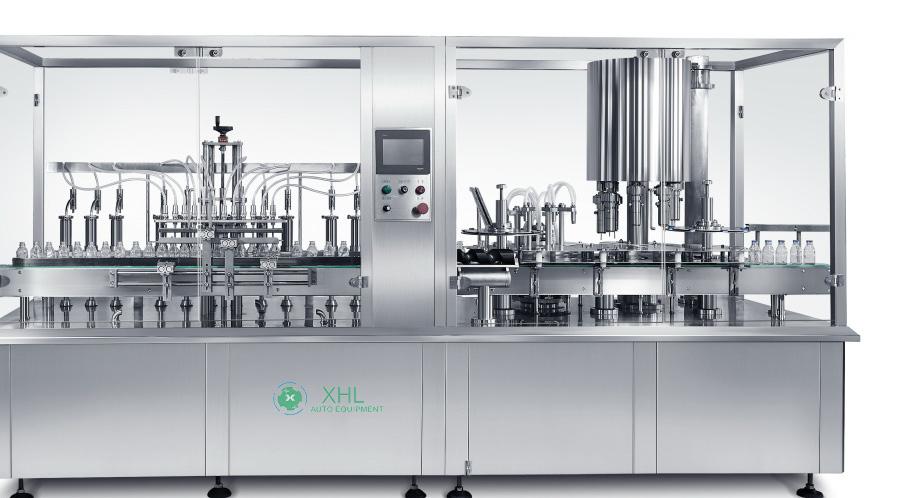

XHL-DYG8/2/2 灌裝加塞軋蓋一體機

3, XHL-DYG系列的主要技術參數
