賽德SNL錐齒輪絲杆昇降機多台同步昇降平台

賽德SNL錐齒輪絲杆昇降機多台同步昇降平台
型號:SNL
品牌:賽德
原產地:中國
類別:工業設備 / 通用機械 / 減速機、變速機
標籤︰傘齒輪昇降機 , 錐齒輪昇降機 , 絲杆昇降機
單價: ¥2000 / 台
最少訂量:1 台

產品描述

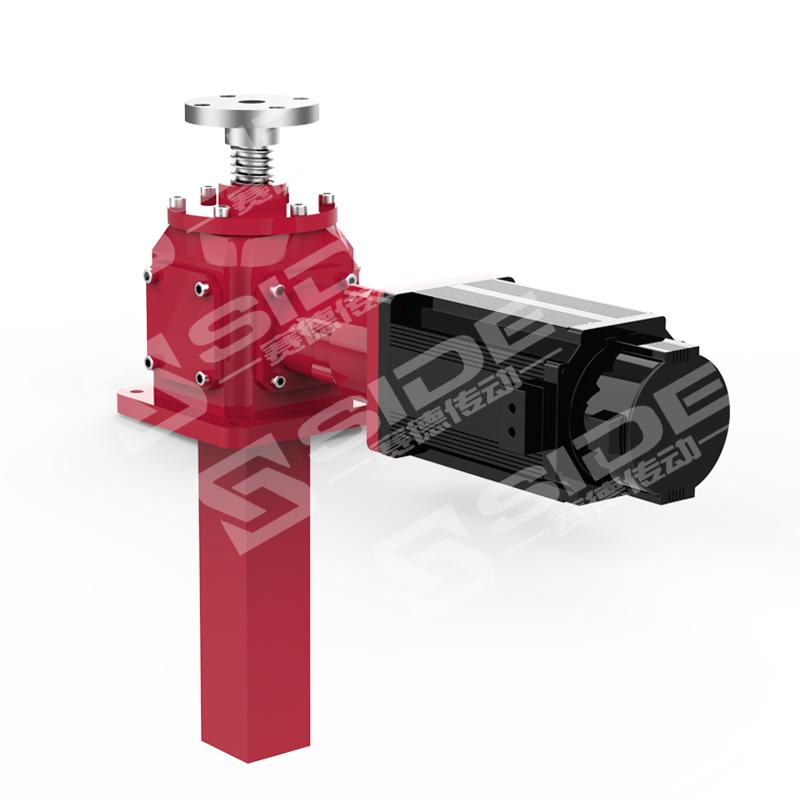

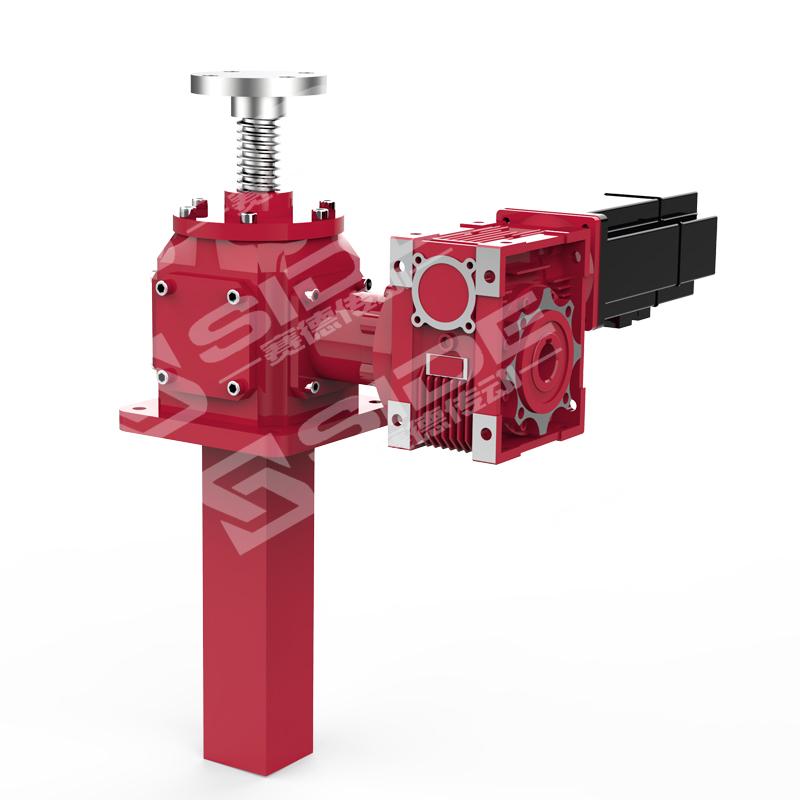

賽德SNL錐齒輪絲杆昇降機多台同步昇降平台

SNL絲杆昇降機與蝸輪絲杆昇降機相比主要特點為使用效率高,容易調整減速比,同時具有安裝使用方便,體積小 重量輕 動力源廣氾 無噪音 功能多 可靠性高等特點。該系列產品具有自鎖功能,能按程序準確的控制調整提升或推進高度。結構形式多樣,提升高度可根據用戶要求製造.

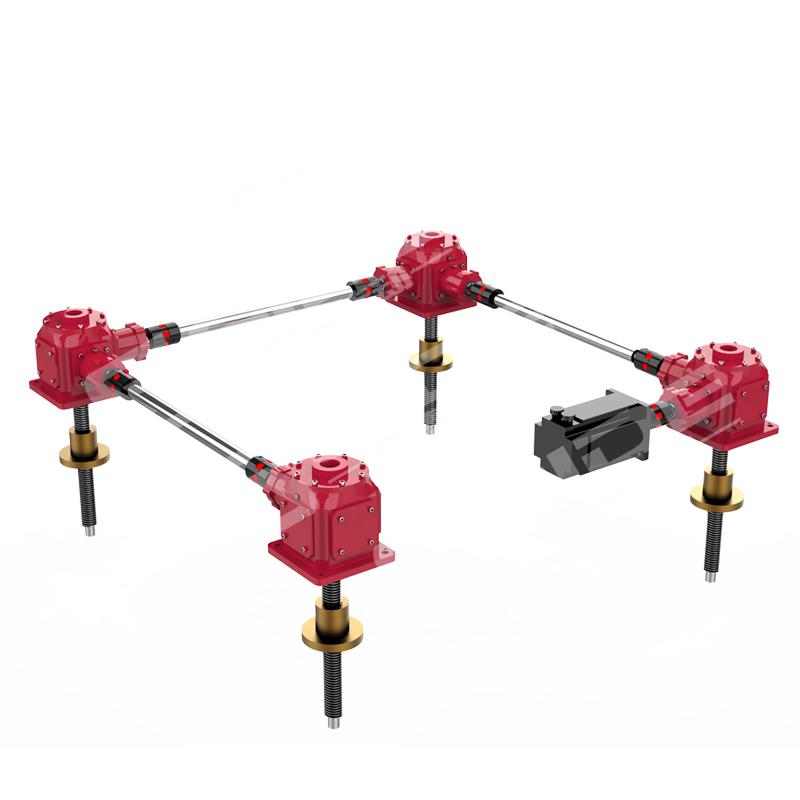

  此款昇降機通過轉角方式使基板同步昇降,並用四點運動串連及六點運動串連和十二點運動串連,使基板高度降低,減少運動上的誤差,同時,平面昇降更能直接迅速達到效能,節省使用空間,提高產量,品質穩定性更高。

  絲杆昇降機又稱螺旋傳動機構。它主要用來將旋轉運動變換為直線運動或將直線運動變換為旋轉運動。有以傳遞能量為主的(如螺旋壓力機、千斤頂等);也有以傳遞運動為主的如機床工作台的進給絲杠);還有調整零件之問相對位置的螺旋傳動機構等。 絲杆昇降機有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構結構簡單,加工方便,製造成本低,具有自鎖功能,但其摩擦阻力矩大、傳動效率低(30%~40)。滾珠絲杠螺母機構雖然結構複雜、製造成本高,不能自鎖,但其優點是摩擦阻力矩小、傳動效率高(92%~98),精度高,系統剛度好,運動具有可逆性,使用壽命長,因此在機電一體化系統中得到大量廣氾應用。 絲杆昇降機機構 1.工作原理絲杠和螺母的螺紋滾道間置有滾珠 2,當絲杠或螺母轉動時,滾珠沿螺紋滾道滾動,則絲杠與螺母之間相對運動時產生滾動摩擦,為防止滾珠從滾道中滾出,在螺母的螺旋槽兩端設有回程引導裝置 3,它們與螺紋滾道形成循環迴路,使滾珠在螺母滾道內循環。 傳動形式根據絲杠和螺母相對運動的組合情況,絲杆昇降機基本傳動形式有的四種類型。 (1)螺母固定、絲杠轉動並移動,該傳動形式因螺母本身起着支承作用,消除了絲杠軸承可能產生的附加軸向竄動,結構較簡單,可獲得較高的傳動精度。但其軸向尺寸不宜太長,否則剛性較差。因此只適用於行程較小的場合。(2)絲杠轉動、螺母移動,該傳動形式需要限制螺母的轉動,故需導向裝置。其特點是結構緊湊,絲杠剛性較好。適用於工作行程較大的場合。

賽德SNL錐齒輪絲杆昇降機多台同步昇降平台



賽德SNL錐齒輪絲杆昇降機多台同步昇降平台 1賽德SNL錐齒輪絲杆昇降機多台同步昇降平台 2賽德SNL錐齒輪絲杆昇降機多台同步昇降平台 3賽德SNL錐齒輪絲杆昇降機多台同步昇降平台 4賽德SNL錐齒輪絲杆昇降機多台同步昇降平台 5
