CSYJM-F4是一款依托于網絡進行我國二三代居民身份信息讀取的高度集成化讀卡板,F4系列是在18U系列基礎上進行的優化和改進，體積小，性能穩定。採用USBhid標準接口或者UART/TTL接口,配合SDK能快速集成對接數據庫，調取顯示身份信息。
1.技術參數
通訊接口：USB和UART
讀卡協議：支持ISO/IEC1443A/B
讀卡距離：0~40mm，實際距離受天線週圍環境影響會有誤差
傳輸速率：106kBd
供電電壓：3.3V~5V
待機電流：＜40mA
讀卡電流：＜100mA
工作溫度：-25℃~+85℃
儲存溫度：-55℃~+125℃
2.機械尺寸
主板尺寸：(長30mm，寬19mm，板厚1.2mm)
天線板尺寸：(長45.31mm，寬27.99mm，板厚1.0mm)
3.產品特性
最快解碼速率 680 ms(毫秒)。
在網絡良好情況下，讀取身份信息的時間不大於1.2 s。
網絡延時 ＞100 ms 時解碼準確率不低於90%，單次解碼平均耗時≤1.5 s。
網絡延時 ＞200 ms 仍能滿足終端讀取身份信息的要求。
平均解碼速率 955 ms/次（萬），解碼成功率 99.9%。
支持Android\IOS\Windows\Linux多個版本對接接口。
數據傳輸採用雙向分段加密算法，保証數據的安全性。
4.應用場景
適用於辦公區域、 酒店、 通道閘機、 寫字樓、 學校、 商場、 商店、 社區、 公共服務及管理項目等需要用到身份核對的設備。
5.USB讀卡板的接線步驟：

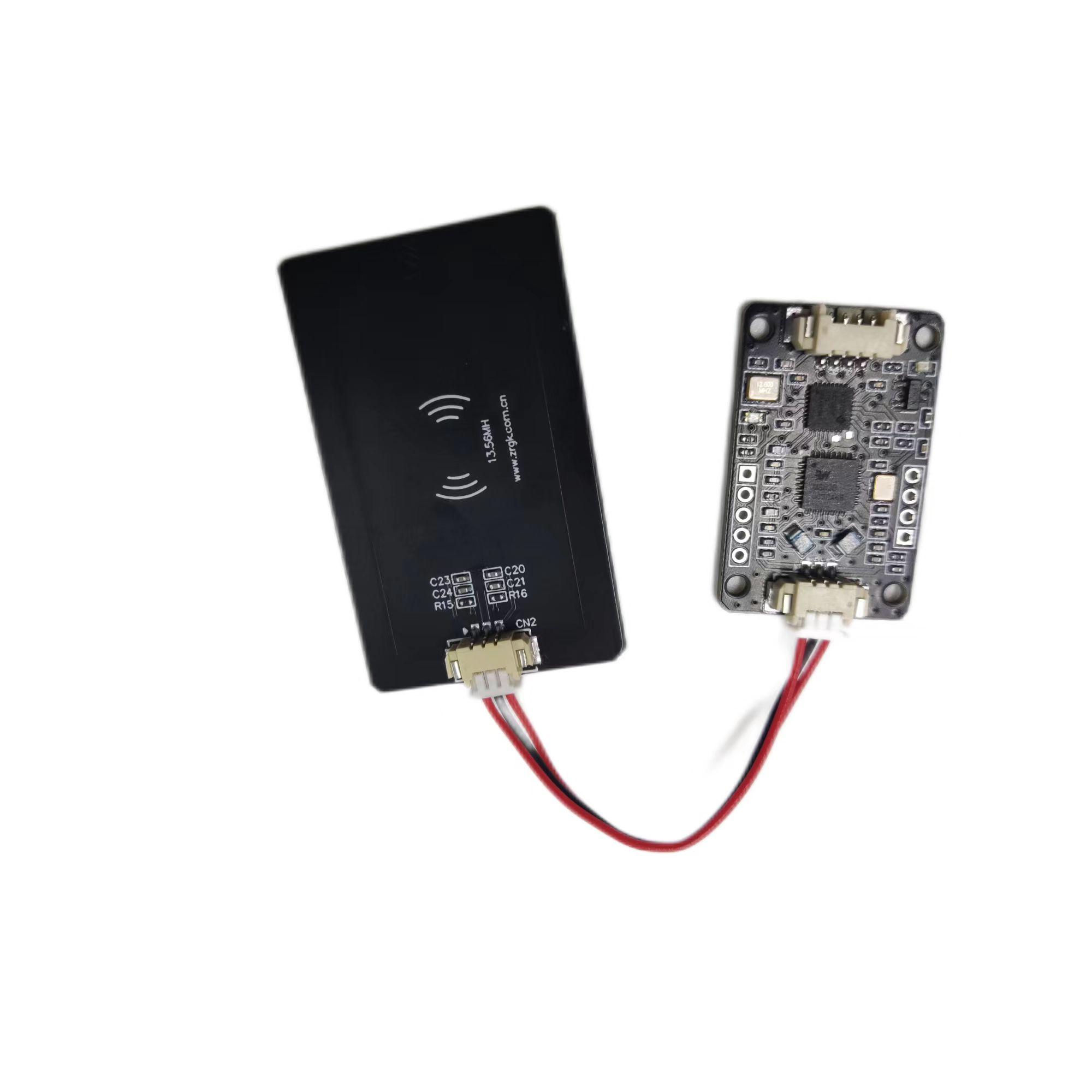

將USB連接線白色1.25-4P端子頭插入讀卡板USB2.0白色插座中，另一頭USB連接線插入上位機（安卓、Windows、Linux）任意一USB接口，讀卡板的另一端白色UART1.25-4P接線端子和天線板的UART接線端子相連。插入主板后如果主板供電狀態，則讀卡板上電源指示LED會亮起。
COM讀卡板的接線步驟：
將COM連接線白色1.25-4P端子頭插入讀卡板COM2.0白色插座中，另一頭COM連接線插入上位機（安卓、Windows、Linux）任意一COM接口，讀卡板的另一端白色UART1.25-4P接線端子和天線板的UART接線端子相連。插入主板后如果主板供電狀態，則讀卡板上電源指示LED會亮起。
注意事項：

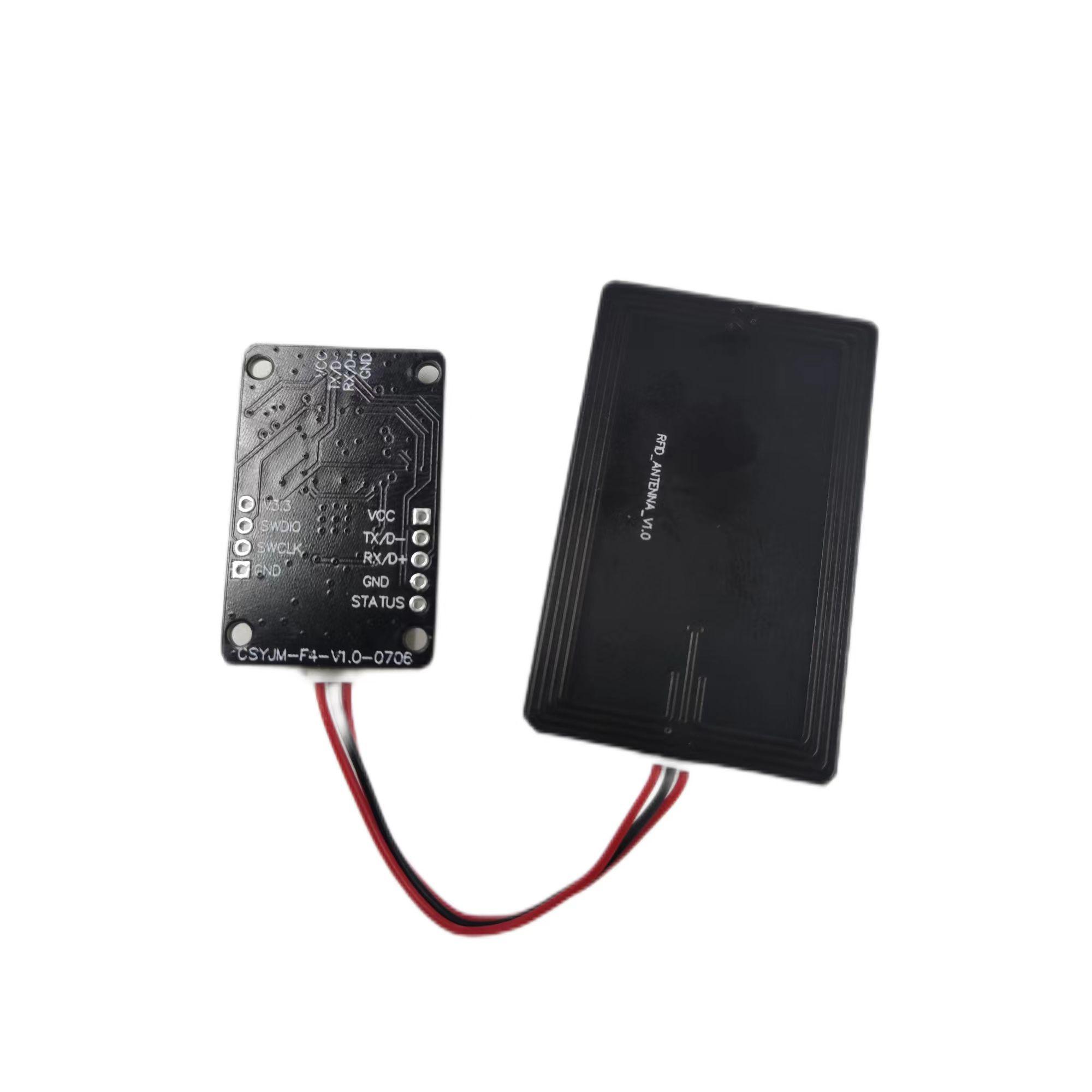

1、讀卡板VCC腳接設備主板的VCC，讀卡板GND腳接設備主板的GND，不能接反；
2、串口的TX腳接設備主板上串口的TX，串口的RX腳接設備主板上串口的RX，依據實際情況不能接錯；
3、USB的DM腳接設備主板上USB口的負極，USB的DP腳接設備主板上USB口的正極，不能接錯；
