V600龍門式數控雕銑機

V600龍門式數控雕銑機
型號:V600精雕
品牌:特魯特
原產地:中國
類別:工業設備 / 通用機械 / 機床
標籤︰龍門式精雕銑中心 , 立式加工中心 , 高速高精立式中心
單價: ¥220000 / 件
最少訂量:1 件

產品描述

一、設備技術描述、參數及配置

1高剛性、長久的精度保持性

機床主要大件:底座、工作台、立柱與橫梁整體結構、滑座、滑枕均採用優質樹脂砂造型、高強度優質鑄鐵,具有完善的熱處理工藝過程來消除殘餘應力,並佈置足夠的加強觔板,保証整機具有足夠的強度、剛性和高穩定性。

X、Y、Z採用進口超重負荷滾珠導軌,剛性強、動態精度佳。

三軸傳動採用大直徑研磨雙螺母滾珠絲杆,結構緊湊、運動平穩、精度高。絲杆支撐採用絲杆專用支撐軸承,絲杠預拉伸,以補償熱變形。組成穩定的高剛性機械傳動系統。

高剛性的高速電主軸,採用潤滑脂潤滑,可使主軸軸承得到恆定和可靠的潤滑,既經濟環保又實現了長期免保養。

2、高精度、高動態響應特性

主軸採用三點支撐,使主軸獲得高剛性的同時,獲得極高的主軸迴轉精度。

X、Y、Z軸線軌精度高、響應速度快,承載大,減少機床低速爬行現象,定位精度好,同時獲得高的動態響應特性。

3、高效率

主軸轉速可達24000rpm,三軸快速移動可達12*12*12m/min,切削進給速度可達10-8000mm/min

4、操作宜人、美觀大方的全封閉防護罩

採用專業鈑金製造廠製作的防護罩,設有觀察窗,操作宜人。



2、設備參數及配置

2.1、基本參數

名      稱

單位

參     數

備     注

工作台面尺寸

mm

500*600



主軸左右移動行程 (以工作台分中) (X)

mm

560



主軸中心出工作台左側(X)

mm

55



主軸左右移動極限行程(X)

mm

585



工作台或主軸前後移動行程(Y)

mm

600



主軸上下移動行程(Z)

mm

300



主軸安裝端面至工作台面距離

mm

130-430



推薦主軸規格(功率KW/安裝尺寸-轉速)



5.5KW/φ125-24000



龍門寬度

mm

560



工作台T型槽(數目-尺寸*間距)



5-16*100



X向滾珠絲杆規格

mm

3205



Y向滾珠絲杆規格

mm

3205



Z向滾珠絲杆規格

mm

3205



X、Y、Z最快移動速度

mm

12、12、12



X向線軌規格

mm

HGH30HA



Y向線軌規格

mm

HGH30HA



Z向線軌規格

mm

HGH30HA



X、Y、Z電機聯接方式



直聯



定位精度

mm

 0.01 (全行程)



重複定位精度

mm

0.008(全行程)



推薦選用XY.Z軸電機參數(扭矩NM)

NM

6、8、6



工作台承重

KG

500



光機淨重約

T

2.4



備註



定梁式





2.2、標準配置

序號

名            稱

數量

備      注

1

日本三菱E80系統

1

帶模具包

2

10.4寸彩色屏幕顯示器

1



3

24000轉電主軸,主軸功率:5.5KW

1



4

主軸油溫冷卻裝置

1



5

X、Y、Z軸 30#滾珠線軌

1



6

X、Y、Z軸滾珠絲杆

1



7

USB界面

1



8

自動潤滑系統

1



9

切削冷卻水系統

1



10

分離線控式手輪

1



11

操作/保養使用說明書

1



12

電氣控制箱

1



13

熱交換器

1



14

工作指示燈

1



15

電氣/機械說明書

1



16

系統操作/編程手冊

1



17

裝箱單

1



18

基本工具(壓板、扳手、水平調節塊、ER32夾頭1/8、3/4、5/6、7/8、9/10、11/12、15/16、19/20)

1





二、主要零部件品牌

序號

零部件名稱

產地

製造商

1

主軸

三菱系統自帶電主軸



2

油冷機

   中國



3

熱交換器

日資



4

線軌

臺灣



5

滾珠絲杠

臺灣



6

滾珠絲杠支撐軸承

日本

NSK

7

切削液泵

中國



8

氣系統主要元件

臺灣/日本



9

潤滑系統主要元件

台資



10

氣動系統主要元件

台資



11

數控系統

日本

三菱

12

交流伺服三軸驅動

日本

三菱

13

交流伺服三軸驅動電機

日本

三菱

14

變頻器





15

三軸聯軸器

台資



16

鑄件

中國

HT300

注:遇到供貨不足時,會選用其它品牌的產品替代,但質量和等級不低於所列配置。

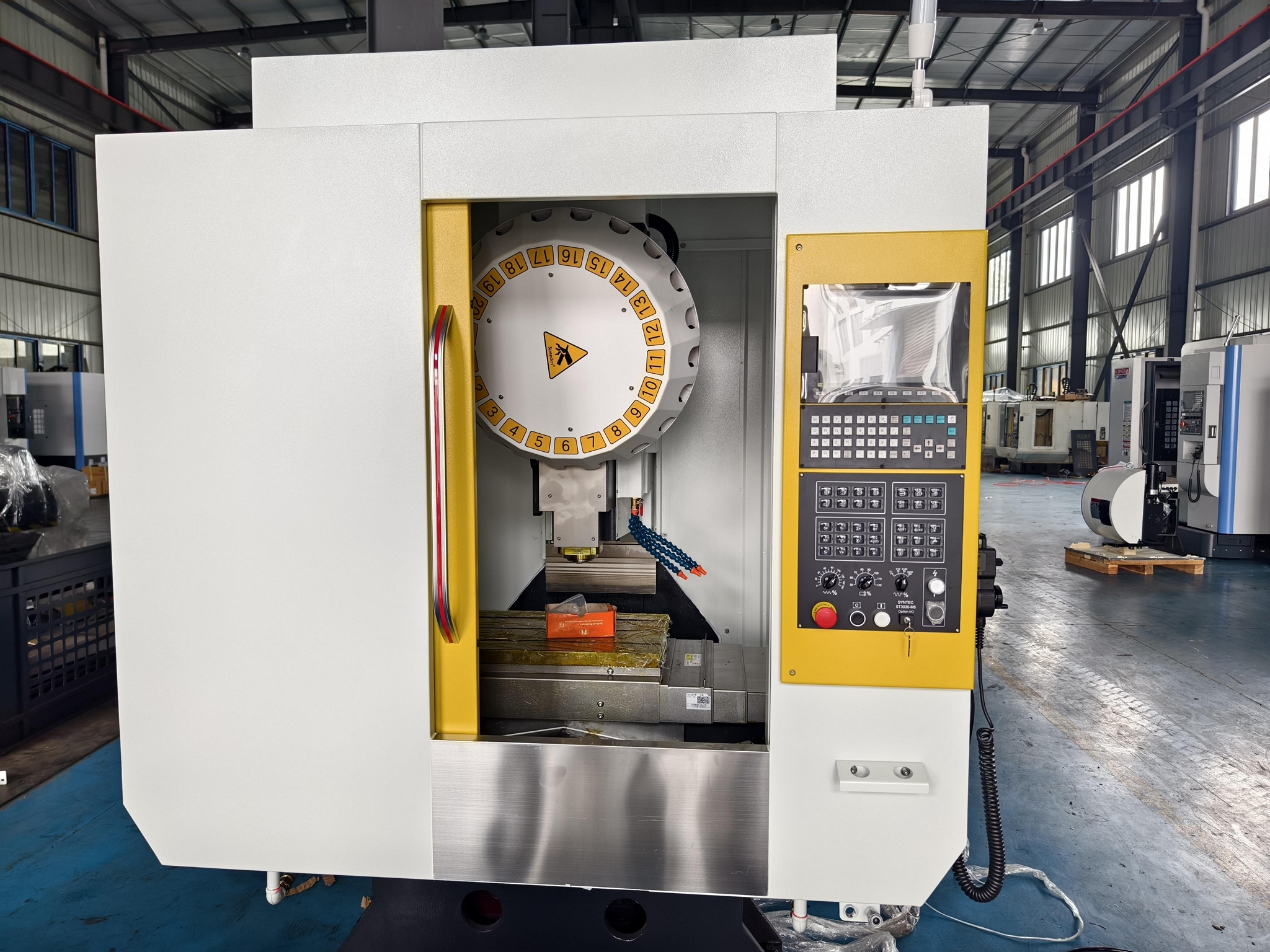

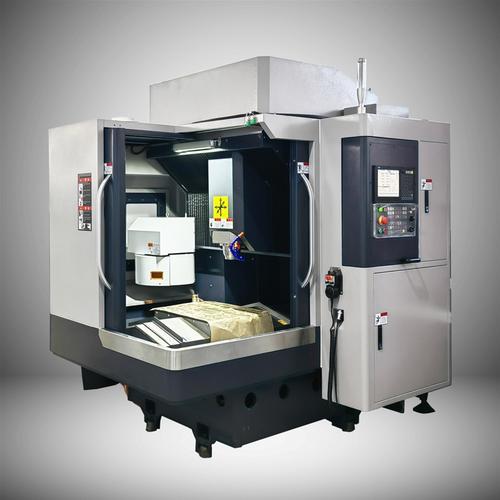

V600龍門式數控雕銑機 1V600龍門式數控雕銑機 2
