PCI接口的反射內存卡

PCI接口的反射內存卡
型號:PCI5565
品牌:GE
原產地:中國
類別:電子、電力 / 電子元器件 / 集成電路
標籤︰反射內存卡 , 反射內存 , pcie5565
單價: ¥18000 / 件
最少訂量:1 件

產品描述

PCI 接口的反射內存卡是一種用於實時網絡的硬件設備。它將反射內存集成在卡上,通過計算機的 PCI 插槽與計算機連接。

這種反射內存卡具有以下特點和優勢:

1.高速的光纖網絡:提供高速數據傳輸,其光纖網絡傳輸速率較高。
2.特定的 PCI 總線兼容:如 33MHz 64-bit/32-bit 兼容 PCI 總線,支持 3.3V 和 5.0V 電平;或 66MHz 64-bit/32-bit 兼容 PCI 總線,支持 3.3V 電平。
3.網絡傳輸無需處理器參與:數據傳輸過程不占用 CPU 資源。
4.可選冗余傳輸模式:提高數據傳輸的可靠性。
5.支持較多節點:可多達 256 個節點,數據可在多個節點間共享。
6.多模傳輸距離較遠:多模傳輸距離可達 300 米,單模傳輸距離可達 10 千米(不同型號可能會有所差異)。
7.自動調整數據包大小:數據包大小可在 4 到 64 字節之間自動調整。
8.帶校驗的板載內存:例如具有帶校驗的 128MB/256MB 板載內存。
9.獨立 DMA 通道。
10.可帶數據的網絡中斷。
11.在同一個網絡中可為不同體系結構進行大小端轉換。
12.PIO 窗口大小可設置。
13.操作系統支持廣氾:如 Windows、Linux、VxWorks 等。

在使用 PCI 接口反射內存卡時,需要進行硬件安裝(將卡插入計算機的 PCI 插槽,若有多張卡則需通過光纖連接)和軟件安裝(安裝相應的驅動程序)。

反射內存卡的組網方式主要有環狀和星狀。環狀組網中,各卡通過光纖依次連接形成環形結構,數據在環網中依次傳輸;星狀則是使用反射內存 hub 設備進行數據轉發,類似交換機的作用,以達到星狀網絡中所有卡上相同內存地址空間的數據一致。

PCI 接口的反射內存卡適用於對數據實時性和通信性能要求較高的系統,例如工業控制、航空航天、軍事等領域,可實現多個設備或系統之間的高速、實時數據共享和通信。

常見的 PCI 接口反射內存卡如 GE 原廠的 PCI-5565PIORC 系列,其具體型號包括 128M 多模光纖(PCI-5565PIORC-110000)、128M 單模光纖(PCI-5565PIORC-111000)、256M 多模光纖(PCI-5565PIORC-210000)、256M 單模光纖(PCI-5565PIORC-211000)等。不同型號在傳輸距離、內存大小等方面可能會有所不同,可根據具體需求進行選擇。在實際應用中,需注意卡的安裝規範和設置,以及確保驅動程序的正確安裝和兼容性。

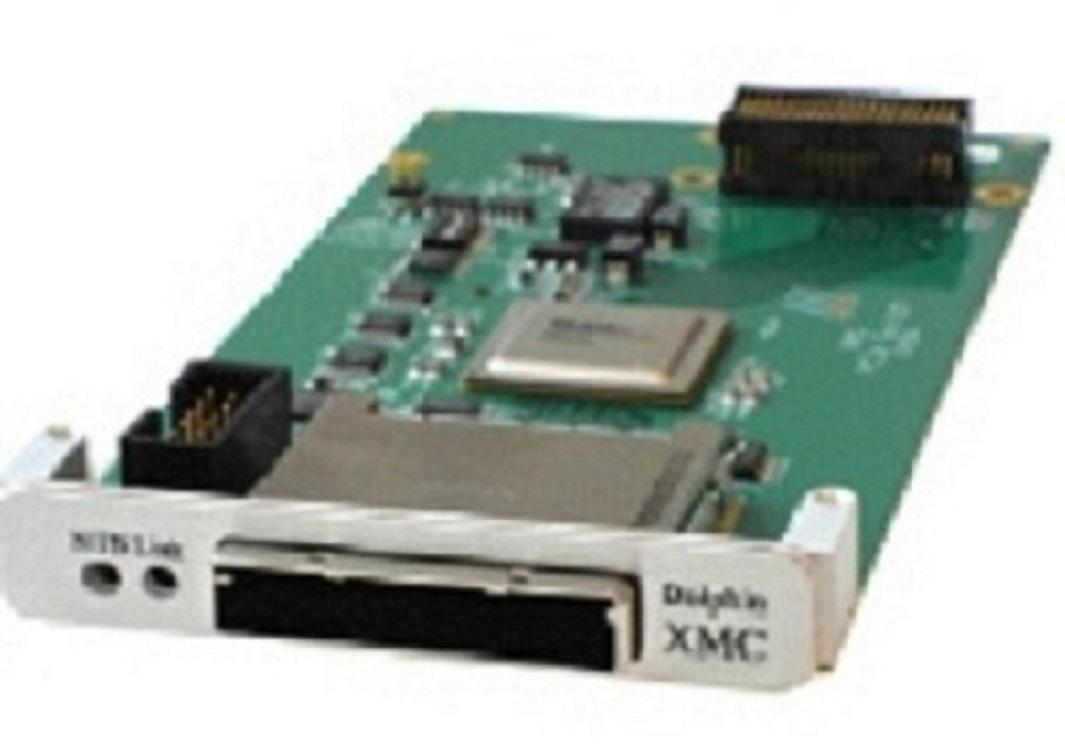

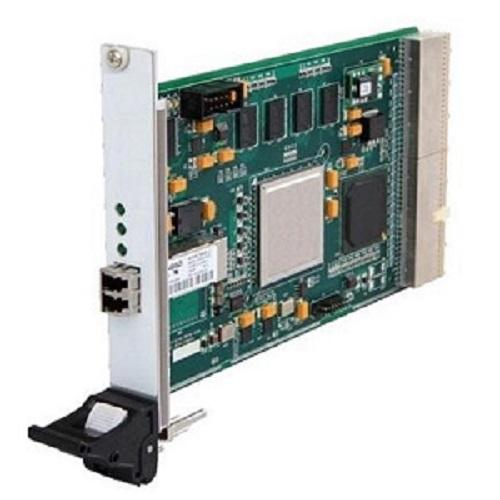

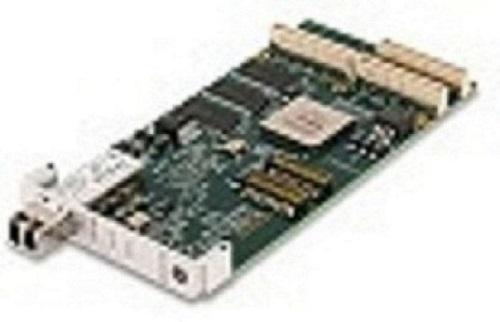

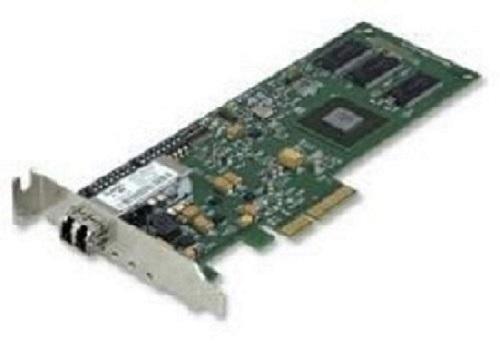

PCI接口的反射內存卡 1PCI接口的反射內存卡 2PCI接口的反射內存卡 3PCI接口的反射內存卡 4PCI接口的反射內存卡 5
