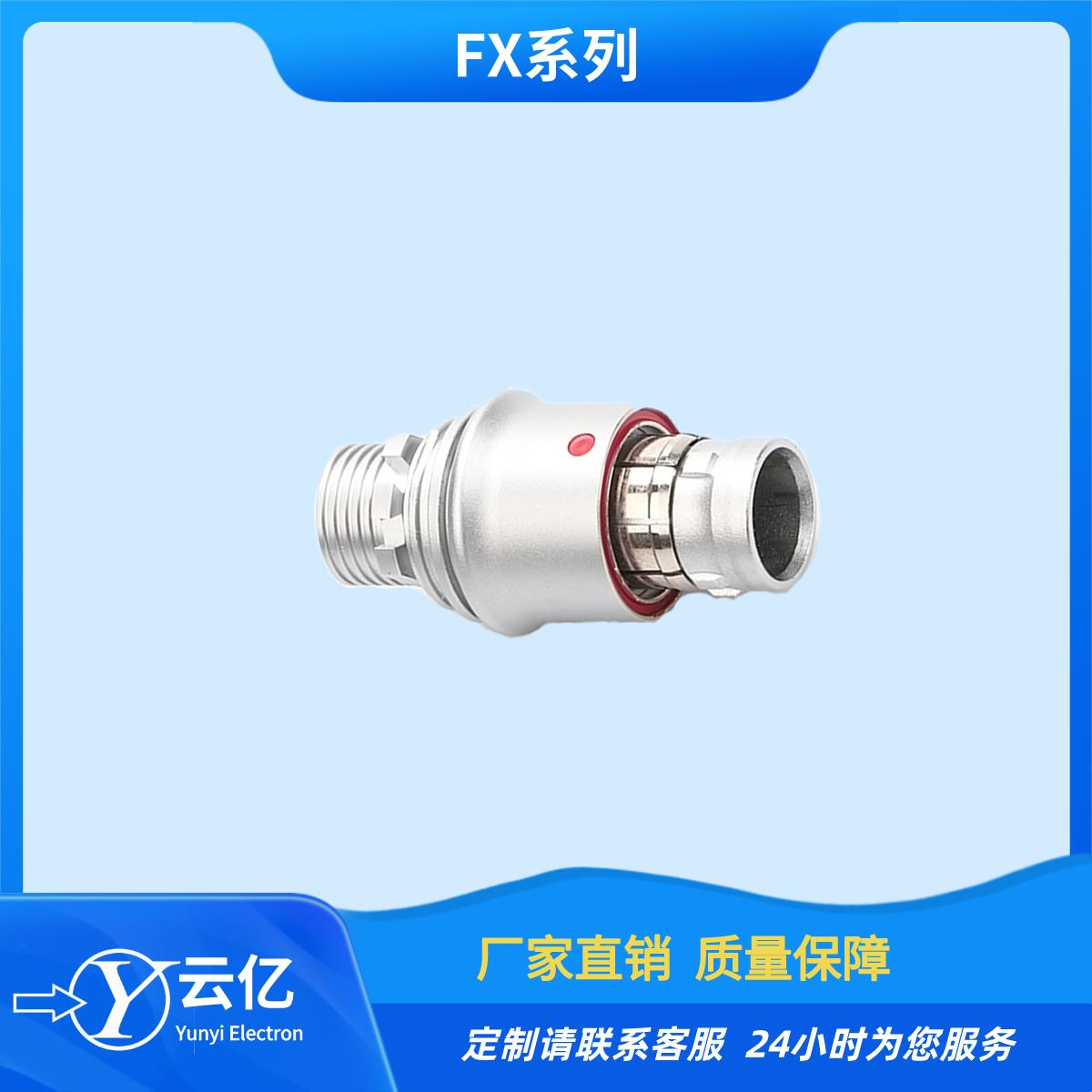

FX 系列連接器簡介

 FX 系列直式插拔連接器被使用於高密度安裝、空間相對狹小及旋轉方式插 合分離困難的場合。廣氾應用於軍、民領域的電台設備、步兵設備、加固計算機、 測試檢測設備、音頻視頻設備、數據採集、工業控制等場合的交直流、 高速、射頻、光纖等的信號連接傳輸 FX 系列連接器特點 1.高速化：可滿足多種標準協議高速信號 (USB2.0、USB3.0、HDMI、 SATA、DP、 千兆網、萬光網等）的直接傳輸。 2.最小殼體號 FX101 外徑僅 12.4mm。 3. 單一連接器，即可實現低頻、電源、高速、射頻、光纖等多種信號的集成化 傳輸。 4. 直式插拔，可盲插，能夠實現快速連接與分離。 5. 具有屏蔽、密封、耐環境、長壽命等特點。 6. 多種鍵識別，具有防誤插功能。 7.插頭、插座直式推拉鎖緊結構。 8.插座為螺母緊固安裝形式，配有導電 O 型國，具有屏蔽密封功能。 9.插座洩漏率：氣壓差 1×105Pa，洩漏率應＜1.0 Pa-cm3/s（光纖、射頻類產 品除外） 10.插頭插座插合后，可實現耐水壓：2m 水深、24h。（光纖、射頻類產品除外） 11. 插頭和插座均可以既可裝插針，又能裝插孔。（光纖、射頻類產品除外） 12.高速和低頻電接觸件端接形式：插頭為導線焊接式，插座為導線焊接式和直 式印製板焊接式兩種。 13.多鍵定位，採用鍵位結構防錯和顏色目視等雙重防誤插方式。 《機械性能》 機械壽命：5000 次 振動：101、102 殼體 正弦振動：頻率 10 ~2000Hz，加速度 147m/s2，≤1u5 瞬斷 103、1031、104、105、 106 殼體 隨機振動：功率譜密度 1.0g2/Hz，均方根值 36.6g，≤1uS 瞬斷 衝擊：加速度 2940m/s2，≤1us 瞬斷 《環境性能》 1：工作溫度：-55°C~ +125°C 2：相對濕度：40°C 時，達 95% 3：插座洩漏率：氣壓差值為 1×105Pa，洩漏率應不大於 1.0Pa-cm3/s(光纖、射 頻不具備氣密性） 4：鹽霧：鋁合金/銅合金≥96h 5：插頭插座插合，耐水壓：2m 水深、24h（光纖、射頻類產品除外）
