供應SPC6-01,SPC6-02,SPC8-01,SPC8-02,SPC8-03,SPC10-01
SPC10-02,SPC10-03,SPC10-04,SPC12-02,SPC12-03,SPC12-04等規格的省力直通快速接頭

供應SPL6-01,SPL6-02,SPL8-01,SPL8-02,SPL8-03,SPL10-01
SPL10-02,SPL10-03,SPL10-04,SPL12-02,SPL12-03,SPL12-04等規格的90度彎省力快速接頭

如果您是第一次看到我們的產品，有希望要採購的，請先詳細閱讀下面的各版塊內容，當然你也可以不看或選擇地看，這樣的溫馨提醒，目的是讓您更了解我們、認識我們的產品。



一、下單購物說明：

（一）、單價說明：

本店鋪產品單價為網絡銷售參考價格，不含稅現金價位。產品屬工業類用品，單價會受使用材料、規格尺寸、是否電鍍、加工要求、採購批量、運輸方式以及是否開具稅票等因素影響會有波動，下單購物前請聯繫店小二，在線下確定需要的產品規格型號及單價數量，確定貨款后在網上拍下相等金額付款或線下溝通商議付款的方式，我們會按您的地址根據需要發貨給您。當然，你也可以直接拍下採購。

（二）、品質保証：

我們的產品均按國際HASCO哈斯高標準、D-M-E迪恩依標準、EOC標準、MISUMI米思米標準、STAUBLI史陶比爾標準、NITTO日東標準、PCS標準、CUMSA康索標準、MEUSBURGER模斯堡標準等要求生產加工。材料選用國內優質國標銅材和環保銅材，產品比國內其他製造商的同類產品質量要好，當然因為原材料是國內的會跟上述品牌的質量有點細微出入，請知悉。



（三）、退換貨說明：

初次購貨的7天內如果不滿意，沒有使用的產品全部接受退貨，已使用的因質量問題的也可以退回貨款。如是規格型號採購錯了，也可以退回換成正確的規格，補貨款差價就行了。



二、公司簡介

（一）、簡而告知：

公司成立于2005年，起初工商註冊號為“天隆”，現工廠全稱為“東莞市長安天翔模具配件廠”，屬一般納稅人企業，可開17%增值稅。專業製造塑膠模具冷卻運水用的快速接頭，產品有德式、美式、日式、法式四大類型，產品規格兼容國際品牌HASCO、DME、MISUMI、STAUBLI等標準，產品遠銷國內外，直接或隨出口模具間接出口到國外。2005年始一直專注本領域，是您模具冷卻運水中成本節約和疑難問題解決的好顧問好幫手。產品按國際的標準生產，價格按國內市場定位，適合出口模具使用！

歡迎關注微信服務號：【DG-TLONG 天翔快速接頭】了解更多模具接頭內容。



（二）主營產品：

專業製造模具快速接頭、水咀（嘴）、喉塞堵頭、隔水片運水管等冷卻運水配件，主要以銅質生產，兼容的標準有：HASCO哈斯高標準、D-M-E迪恩依標準、EOC標準、MISUMI米思米標準、STAUBLI史陶比爾標準、NITTO日東標準、PCS標準、CUMSA康索標準、MEUSBURGER模斯堡標準等）：



三、我們的優勢

（一）、製造經驗：

2005年成立與全國模具五金機械名鎮的東莞市長安鎮；十年一直專業並專注塑膠模具冷卻運水這部分領域，產品按國際的標準使用國內優質銅材生產，價格按國內市場定位，與優惠的價格讓利給客戶，最適合出口模具使用。開發製造銷售服務一體並能提供塑膠模具冷卻運水工程解決方案，是您模具冷卻運水中成本節約和疑難問題解決的好顧問好幫手。

（二）人員穩定：

經營的人員都具備達二十年從事本專業製造經營管理的經驗；雖然我們不是大公司，但從創業開始的合夥人一直沒變，員工離職率每年僅有1%的，穩定的技術人員和穩定熟練的CNC操作師傅保証了產品的質量穩定。讓你放心購買和安心使用。



（三）信用保障：

屬一般納稅人企業，能開17%增值稅。保証正規經營、誠信合作。

1、以“天穎公司”商號在阿里巴巴國內站上加入了誠信通會員，在國際站上成為阿里巴巴中國供應商出口通會員。

2、以“天翔工廠”商號在中國製造網上成為百銷通高級會員，在中國供應商網上是信貿通會員。

除正規的工商註冊資格保障外，以上網絡第三方認証的資格保証足讓你相信我們與您能誠信的合作，並能快樂的一起共發展、共成長。





四、產品介紹：

（一）、定義

模具快速接頭是一種不用輔助工具僅用手直接操作就能實現管路連通或斷開的鏈接配件。分公接頭和母接頭，一般是配套使用，能實現很多產品之間無縫鏈接。通過鏈接產品能快速實現管路接通且不會產生漏水漏油漏氣現象。 給使用者快捷、安全、方便的操作性能。

（二）、種類及標準

本公司主要製造的模具快速接頭主要以銅質生產，兼容的標準有：

HASCO哈斯高標準、D-M-E迪恩依標準、EOC標準、MISUMI米思米標準、STAUBLI史陶比爾標準、NITTO日東標準、PCS標準、CUMSA康索標準、MEUSBURGER模斯堡標準等）：

1、從外形標準分為：德式快速接頭、美式快速接頭、日式快速接頭、法式快速接頭等四大類型；

2、從閉合方式分為：開放式快速接頭和封閉式快速接頭；

3、從安全緊固分為：有安全閥的快速接頭和無安全閥的快速接頭；

4、從本體的角度分：180°直通型快速接頭、90°彎型快速接頭、135°（或45°）彎型快速接頭；

5、從連接的方式分：內牙型快速接頭（接外牙轉換的水咀或油管）、外牙型快速接頭（接橡膠油管或鐵弗龍管、波紋管）、寶塔式快速接頭（接軟管用喉箍卡夾緊）

6、從用途的形式分：通水用的快速接頭、通油用的快速接頭、通氣用的快速接頭；

7、從耐壓的程度分：高壓型快速接頭、中壓型快速接頭、普通型快速接頭；

8、從製造的材料分：鋼質快速接頭、鐵質快速接頭、銅質快速接頭、塑膠快速接頭；



（三）、功用優勢

快速接頭的主要作用就是鏈接，使用快速接頭鏈接管道能方便、快捷、省時、省力、環保、經濟；

1、多：

（1）、使用場合全面廣氾，通水、通油、通氣都可以用；

（2）、種類規格齊全，兼容國際各大品牌標準HASCO、DME、MISUMI、STAUBLI等；

（3）、產品適合塑膠模具廠、塑膠制品廠、壓鑄廠等企業

2、快：

（1）、管路連接使用時，接頭的公母配合，不再使用其他器具就能快速的鏈接，裝卸極其方便；

（2）、因產品不大，運輸方便快速，採購週期短；

3、好：

（1）、使用時拆卸方便連接自由；

（2）、封閉式的可防止流體外泄，能保潔保油；

（3）、使用國內佛山國標銅材，質量好耐用；

（4）、規格兼容國際品牌，能與國外模具配件接軌；

4、省：

（1）、使用快捷，省時省力省事；

（2）、封閉式接頭能省油、經濟。



（四）、使用方法及注意事項

1、接頭有不同的材質做成，在適用於通水、通油、通氣時，要根據使用流體的溫度、壓力、腐蝕選擇適合材質的接頭，本公司的接頭不適用水、油、氣之外的流體。

2、使用時不要超過最高使用壓力限制，以免接頭公母部件配合遭到破坏。

3、不要在使用溫度範圍以外使用，防止造成密封材料磨損或洩漏。

4、螺紋類的安裝，在安裝時不要超過最大緊固扭矩，防止造成破損。

5、不要使用帶裂縫的軟管，防止造成洩漏或脫落。

6、如用於有震動、衝擊的機器會造成使用的耐久性能降低。

7、使用的流體必須是經過過濾器過濾的潔淨流體。

8、非專業人員請不要拆卸和修改個體的產品，這有可能導致產品故障、漏水、失靈。

9、不要過度在接頭上旋轉、扭曲、震動而施加壓力，這有可能損坏接頭並導致產品故障、漏水或失靈。





（五）、操作的要點：

本操作以左手拿母接頭、右手拿公接頭【下稱水咀】為例



1、   德式接頭：



（1）、連接時：左手拿母接頭，以拇指、食指、中指三指夾住母接頭配合公接頭的另一端（即插管、內牙或外牙的那端），注意三指不能壓住母接頭上可活動的外套，右手拿水咀，左右手平衡正對時右手將水咀插入母接頭，此時母接頭外套會往右手水咀這邊套緊，聽到“嘀，咔嚓”時，接頭吻合接上了。



（2）、拆卸時：左手的拇指、食指、中指三指夾住母接頭的外套，此時要求母接頭配合公接頭的另一端（即插管、內牙或外牙的那端）要頂住食指連接掌心位置，三指將母接頭外套往左方向收，聽到“咔”聲音時，水咀就自動彈出來了。



2、美式接頭：



（1）、連接時：左手拿母接頭，左手的拇指、食指、中指三指夾住母接頭的外套，此時要求母接頭配合公接頭的另一端（即插管、內牙或外牙的那端）要頂住食指連接掌心位置，三指將母接頭外套往左方向收，右手所持的水咀插入母接頭后，將左手拇指、食指、中指所夾持的接頭外套再往右方向推一下，聽到“嘀”一聲，公母接頭就吻合好了。



（2）、拆卸時：左手的拇指、食指、中指三指夾住母接頭的外套，此時要求母接頭配合公接頭的另一端（即插管、內牙或外牙的那端）要頂住食指連接掌心位置，三指將母接頭外套往左方向收，聽到“咔”聲音時，右手將水咀往右拉出來，公母接頭就分離了。



3、日式接頭：



（1）、連接時：左手拿母接頭，以拇指、食指、中指三指夾住母接頭配合公接頭的另一端（即插管、內牙或外牙的那端），注意三指不能壓住母接頭上可活動的外套，右手拿水咀，左右手平衡正對時右手將水咀插入母接頭，此時母接頭外套會往右手水咀這邊套緊，聽到“嘀”時，接頭吻合接上了。

（2）、拆卸時：左手的拇指、食指、中指三指夾住母接頭的外套，此時要求母接頭配合公接頭的另一端（即插管、內牙或外牙的那端）要頂住食指連接掌心位置，三指將母接頭外套往左方向收，聽到“咔”聲音時，右手將水咀往右拔出來，公母接頭就分離了。



4、法式接頭：



（1）、連接時：左手拿母接頭，以拇指、食指、中指三指夾住母接頭配合公接頭的另一端（即插管、內牙或外牙的那端），注意三指不能壓住母接頭上可活動的外套，右手拿水咀，左右手平衡正對時右手將水咀插入母接頭，此時母接頭外套的鋼珠會往右手水咀裡面套緊，聽到“咔嚓”時，接頭吻合接上了。

（2）、拆卸時：左手的拇指、食指、中指三指夾住母接頭的外套，此時要求母接頭配合公接頭的另一端（即插管、內牙或外牙的那端）要頂住食指連接掌心位置，三指將母接頭外套往左方向收，此時右手將水咀往外拔出，公母接頭就分離了。



（六）、快速接頭部分參數：

1、快速接頭產品工作壓力：1.6Mpa~3.2Mpa。溫度：-20～＋230℃。

2、快速接頭產品工作介質：汽油、重油、煤油、液壓油、燃油、冷凍機油、水、鹽水、酸性和碱性液體等。

3、快速接頭產品連接方式：內螺紋、外螺紋、接軟管、法蘭、對焊、承插焊、板把式。

4、快速接頭產品密封材料：丁晴橡膠、聚氨酯、氟橡膠、聚四氟乙烯、乙丙橡膠。

5、快速接頭產品材質為：鋁合金、銅、不鏽鋼SUS304、SUS316製成，本公司接頭只要以銅製成。

6、快速接頭產品螺紋類型：NPT、ZG、G、BSPT、BSP、DIN259/2999(國標、美標、英標)。

7、快速接頭產品通徑或規格：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、 DN125、DN150。



五、主產品生產設備

電腦數控CNC車床，手動車床，普通車床，銑床，鑽床，沖床，攻牙機，雕刻機，裁床，燒焊機等



六、主產品使用材料

均使用國內生產的環保銅材和國標銅材；部分易車不鏽鋼和易車鐵：

【1】六角料有（H代表六角對邊距離）：

H8;H9;H10;H11;H12;H13;H14;H15;H16;H17;H18;H19;H21;H22;H24;H27等

【2】圓棒料有（&代表圓棒直徑）:

&10; &12;&13;&13.5;&14;&15;&16;&17;&21;&27;&32等

【3】板材料有（T代表板材厚度）:

T1.0;T1.5;T2.0;T2.5;T3.0



七、產品適用範圍

產品適用塑膠模具、壓鑄模具、成型模具；更適合於出口用的模具，因為產品標準兼容國際標準的模具接頭水咀。



八、產品包裝及運輸發貨：

（一）、發快遞公司的產品：

A.小件品用PE膠袋裝后標識好裝入小紙盒封箱后發貨；

B.小件品用PE膠袋裝后標識好再外包氣泡膜后發貨；

C.大件品用PE膠袋裝后標識好裝入相應紙箱封箱后發貨；

D.大件品用氣泡膜包裝后標識好入相應紙箱封箱后發貨；

（二）、發物流公司貨運的產品：

所有產品用PE膠袋裝或包裝氣泡膜后標識好均轉入紙箱封箱后發貨；

（三）、公司直接送貨的產品：

所有產品用PE膠袋裝並標識清楚，紙箱裝或用小提膠袋裝直接送貨到客戶收貨處；

（四）、公司合作的物流公司或速遞公司：

德邦物流；盛輝物流；華宇物流；新邦物流；佳吉快運；城市之星物流；  聯昊通速遞；順豐速遞；韻達快遞；天天快遞；圓通快遞；信豐快遞；  聯邦快遞；DHL；



九、聯繫方式：

地址：東莞市長安鎮沙頭社區東大一街9號

聯繫的電話：0769-85448859；85498563

聯繫的傳真：0769-85448869

聯繫的業務：鄧小姐，黃先生

聯繫的QQ號：521157717，1150128768

聯繫的郵箱：tianlong@188.com



十、主產品介紹

德式規格的模具接頭與水咀：此標準的產品兼容國際品牌HASCO標準，換句話說就是我們的接頭可以配HASCO原裝水咀，我們的水咀可以配HASCO原裝接頭。

【一】插管式接頭，有直通型、90°彎型、45°彎型三種，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端接軟管【用喉箍卡緊的】，大小分4分、3分、2分管；

【2】B端與快速水咀或稱公接頭配合，常有大小有兩種，分大組和小組【看下面的快速水咀】，這三種快速接頭【或稱母接頭】都分開放式和封閉式的，開放式就是裡面沒有頂芯活閥，簡單說用嘴從A端吹氣能通過到B端；封閉式就是裡面有頂芯活閥，用嘴從A端吹氣不能通氣到B端，必須跟快速水咀配合使用時才能通的，封閉式的好處就是只有接頭與水咀連接使用時纔會通水通油通氣，不連接時各自有頂芯活閥斷開通路，防止漏氣、漏水、漏油。起到安全環保作用。

【二】外牙式接頭，有直通型、90°彎型、45°彎型三種，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端是外牙，常備有3/8PT牙、1/2PT牙、M16*1.5牙等可依客戶定製不同牙型；

【2】B端與快速水咀或稱公接頭配合，常有大小有兩種，分大組和小組【看下面的快速水咀】，這三種快速接頭【或稱母接頭】都分開放式和封閉式的，開放式就是裡面沒有頂芯活閥，簡單說用嘴從A端吹氣能通過到B端；封閉式就是裡面有頂芯活閥，用嘴從A端吹氣不能通氣到B端，必須跟快速水咀配合使用時才能通的，封閉式的好處就是只有接頭與水咀連接使用時纔會通水通油通氣，不連接時各自有頂芯活閥斷開通路，防止漏氣、漏水、漏油。起到安全環保作用。



【三】油溫接頭、內牙接頭、PU氣管接頭，常備直通型，其他45°，90°可定製，樣式如圖：

說明：【咨詢熱線13553894369】

【1】A1端是凸型外牙，接油溫橡膠管、鐵弗龍管等，常備有3/8H牙、1/2H牙,其它可依客戶定製不同牙型；A2端是接PU管的，PU管直接插入旋轉螺帽鎖緊，常備有插內徑是10mm、8mm、6mmPU管的接頭；A3端是內牙，可依據客戶需要定製；

【2】B端與快速水咀或稱公接頭配合，常有大小有兩種，分大組和小組【看下面的快速水咀】，這三種快速接頭【或稱母接頭】都分開放式和封閉式的，開放式就是裡面沒有頂芯活閥，簡單說用嘴從A端吹氣能通過到B端；封閉式就是裡面有頂芯活閥，用嘴從A端吹氣不能通氣到B端，必須跟快速水咀配合使用時才能通的，封閉式的好處就是只有接頭與水咀連接使用時纔會通水通油通氣，不連接時各自有頂芯活閥斷開通路，防止漏氣、漏水、漏油。起到安全環保作用。



【四】快速水咀【公接頭】，分大組和小咀兩類型，加大組可定製，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端是牙，常備有1/8PT牙、1/4PT牙、3/8PT牙、1/2PT牙、3/4PT牙、M8*0.75牙、M10*1.0牙、M14*1.5牙、M16*1.5牙等，其他牙可依客戶定製。

【2】B端是配快速接頭【母接頭】的B端的，常備分兩種類型，通俗說為大組和小組，大組頭部B2端外徑是13mm、小組頭部B1端外徑是9mm。

【3】加長水咀長度L可依客戶需要定製，常規備有庫存。





美式規格的模具接頭與水咀：此標準的產品兼容國際品牌DME標準，換句話說就是我們的接頭可以配DME原裝水咀，我們的水咀可以配DME原裝接頭。

【一】插管式接頭，有直通型、90°彎型、45°彎型三種，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端接軟管【用喉箍卡緊的】，大小分4分、3分、2分管；

【2】B端與快速水咀或稱公接頭配合，常有大小有兩種，分大組和小組【看下面的快速水咀】，這些快速接頭【或稱母接頭】都分開放式和封閉式的，開放式就是裡面沒有頂芯活閥，簡單說用嘴從A端吹氣能通過到B端；封閉式就是裡面有頂芯活閥，用嘴從A端吹氣不能通氣到B端，必須跟快速水咀配合使用時才能通的，封閉式的好處就是只有接頭與水咀連接使用時纔會通水通油通氣，不連接時各自有頂芯活閥斷開通路，防止漏氣、漏水、漏油。起到安全環保作用。

【二】油溫接頭、內牙接頭、PU氣管接頭，常備直通型，其他45°，90°可定製，樣式如圖：樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A1端是外牙，連接其他內牙的轉換接頭，或直接與模胚管牙孔連接；A2端是內牙，可依據客戶需要定製；A3端是凸型外牙，接油溫橡膠管、鐵弗龍管等，常備有3/8H牙、1/2H牙,其它可依客戶定製不同牙型；A4端是接PU管的，PU管直接插入旋轉螺帽鎖緊，常備有插內徑是10mm、8mm、6mmPU管的接頭；

【2】B端與快速水咀或稱公接頭配合，常有大小有兩種，分大組和小組【看下面的快速水咀】，這三種快速接頭【或稱母接頭】都分開放式和封閉式的，開放式就是裡面沒有頂芯活閥，簡單說用嘴從A端吹氣能通過到B端；封閉式就是裡面有頂芯活閥，用嘴從A端吹氣不能通氣到B端，必須跟快速水咀配合使用時才能通的，封閉式的好處就是只有接頭與水咀連接使用時纔會通水通油通氣，不連接時各自有頂芯活閥斷開通路，防止漏氣、漏水、漏油。起到安全環保作用。



【三】快速水咀【公接頭】，分大組和小咀兩類型，加大組可定製，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端是牙，常備有1/8NPT牙、1/4NPT牙、3/8NPT牙、1/2NPT牙、3/4NPT牙, 1/8PT牙、1/4PT牙、3/8PT牙、1/2PT牙、3/4PT牙等，其他牙可依客戶定製。

【2】B端是配快速接頭【母接頭】的B端的，常備分兩種類型，通俗說為大組和小組，大組頭部B2端外徑是13.5mm、小組頭部B1端外徑是9.5mm。

【3】牙長C可依客戶定製，美製加長牙標準為61mm。

【4】加長水咀長度L可依客戶需要定製，常規備有庫存。

【5】DME標準的牙部分可以依客戶需求塗上耐溫乳膠。常規不塗，需要時才塗上



日式規格的模具接頭與水咀：此標準的產品兼容國際品牌MISUMI標準，換句話說就是我們的接頭可以配MISUMI原裝水咀，我們的水咀可以配MISUMI原裝接頭。

【一】插管式直通接頭，樣式如下圖：【90°彎型、45°彎型可定製】



說明：【咨詢熱線13553894369】

【1】A端接軟管【用喉箍卡緊的】，大小分4分、3分、2分管；

【2】B端與快速水咀或稱公接頭配合，常用有兩種，常稱呼為小號、中號【看下面的快速水咀】；

【3】圖中產品均為直通型的，可依客戶定製90度彎型和45度彎型。

【二】內牙接頭、外牙接頭和油溫接頭，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A1端是外牙，連接其他內牙的轉換接頭，或直接與模胚管牙孔連接；A2端是內牙，可依據客戶需要定製；A3端是凸型外牙，接油溫橡膠管、鐵弗龍管等，常備有3/8H牙、1/2H牙,其它可依客戶定製不同牙型；

【2】B端與快速水咀或稱公接頭配合，常用有兩種，常稱呼為小號、中號【看下面的快速水咀】；

【三】快速水咀，樣式如下圖：

說明：【咨詢熱線13553894369】

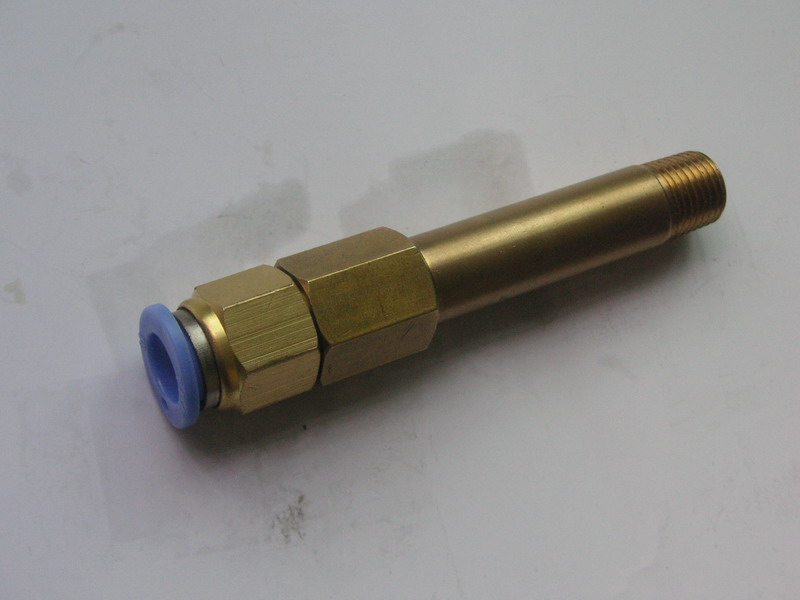

【1】A1端是外牙，常備有1/8NPT牙、1/4NPT牙、3/8NPT牙、1/2NPT牙、3/4NPT牙, 1/8PT牙、1/4PT牙、3/8PT牙、1/2PT牙、3/4PT牙等，其他牙可依客戶定製。A2端是接PU管的，PU管直接插入旋轉螺帽鎖緊，常備有插內徑是10mm、8mm、6mmPU管的接頭；

【2】B端是配快速接頭【母接頭】的B端的，常備分兩種類型，常稱呼為B1為小號和B2為中號。

【3】水咀總長可依客戶需要定製，常規備有庫存。



法式規格的模具接頭與水咀：此標準的產品兼容國際品牌STAUBLI標準，換句話說就是我們的接頭可以配STAUBLI原裝水咀，我們的水咀可以配STAUBLI原裝接頭。

【一】法式插管式接頭，樣式如下圖：

說明：【咨詢熱線13553894369】

【1】A端接軟管【用喉箍卡緊的】，大小分4分、3分、2分管；

【2】B端是接頭與水咀吻合處，【帶紅色或藍色環的我們稱水咀】；

【3】C端是外牙，常備有1/8PT牙、1/4PT牙、3/8PT牙、1/8NPT牙、1/4NP牙、T3/8NPT牙；

【4】L是水咀總長度，可依客戶定製，D是牙的長度，也可依客戶定製；

【5】產品均為銅材製造，表層均經過電鍍處理
