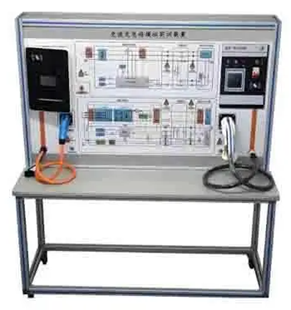

一、產品介紹

本產品主要為提升學生的充電樁裝配與調試能力而研發，可實現交直流充電設備的裝配與調試、DC控制盒的裝配與測量、AC控制盒裝配與測量、90V10A充電模塊的裝配與測量。

2、 技術特點

2.1外觀結構

設備主體採用整體結構設計，主體外殼採用≥1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑；主體框架採用鋼結構焊接，表面採用防靜電噴塗工藝處理，系統部件通過激光切割和數控加工結構件，裝配配置帶鎖止功能的萬向靜音腳輪。

2.2部件特點

充電裝置包含DC控制盒、AC控制盒、90V10A充電模塊、交流顯示屏、直流顯示屏、指示燈、電源開關、急停開關、交流充電槍、直流充電槍、風扇。

3、設備技術參數

3.1 設備尺寸

長*寬*高：1700*740*1568mm

3.2 基本參數

（1）DC控制盒

輸入電壓：12V DC；

過溫保護值：≥90℃

過壓保護：≥95 VDC;

過流保護：≥12A;

欠壓保護：≤20V;

相對濕度：0～95%

（2）AC控制盒

過壓保護：≥265 VDC

過流保護：≥34A

欠壓保護: ≤176 VDC

輸入電壓：12VDC

（3）90V10A充電模塊

輸入電壓：220AC

輸入範圍：±15%

工作頻率：50/60Hz

輸出電壓：20-90V

輸出電流：2-10A

輸出功率：900W
