1、機械結構原理

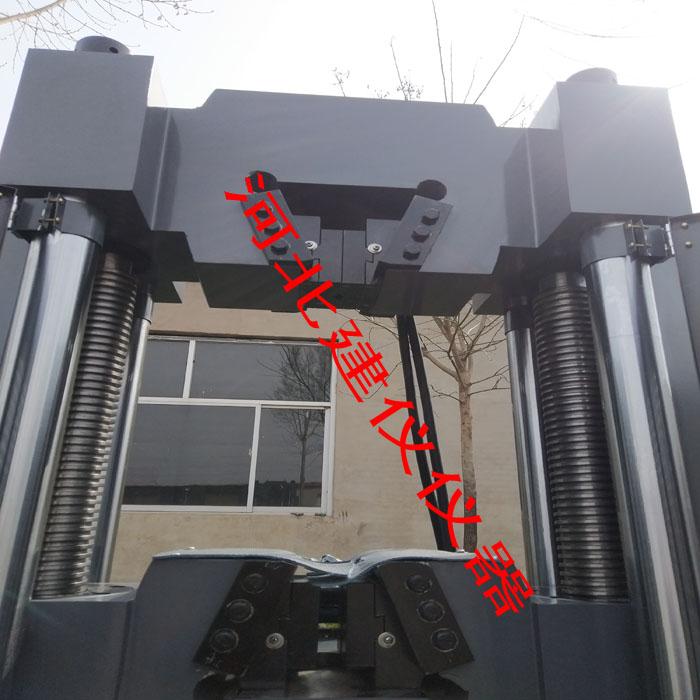

本設備主體部分由高度可調的支撐架[由機座、絲杆及移動橫梁（下鉗口座）組成]和工作框架[由工作油缸、活塞、台板、支架及上橫梁（上鉗口座）組成]。其工作原理為：由高壓油泵向工作油缸供油，通過活塞運動，推動台板和上橫梁（上鉗口座）向上運動，進行試樣的拉伸或壓縮試驗。拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮試驗在主機的台板與移動橫梁之間進行。試驗空間的調整通過驅動機構（昇降電機、鏈輪、鏈條等）驅動雙絲杆同步旋轉使移動橫梁昇降達到。

2.電氣原理

本設備採用三相380V、兩相220V 50Hz交流供電。主迴路包括油泵電機和昇降電機，在主迴路和控制迴路中分別接有熔斷器以防止過大的電流，在油泵電機和昇降電機前還串聯了熱繼電器以防止電機過載。

3.開箱驗收

當您開箱后，請根據定貨合同和裝箱單對設備及附件的數量進行核對並檢查是否完整，如發現短缺或損坏請儘快通知本公司以便及時處理。

4、安裝前準備

試驗機應安裝在清潔、乾燥、無震動而且室溫為10℃-35℃的房間內，在試驗機的週圍應留出足夠的空間（≥0.7m）供試驗和維護用。

試驗機的主體及控制櫃應安裝在混凝土基礎上。基礎尺寸根據外形及地基圖規定，留出地腳螺釘及其它電線安裝管道等裝置，基礎的上平面應用水平找正。
