一、主要技術參數

1、 載荷:            2000KN

2、示值準確度：            一級

3、  分辨值：           0.1KN

4、承壓板間  距離：       320mm

5、上下壓力板規格：      220×250mm

6、活塞直徑*      行程：   直徑250×40㎜

7、電機功率：          0.75KW

8、輸入電壓：          380V

9、外型尺寸：        880×480×1400㎜

10、淨重：            850kg

二、結構簡介

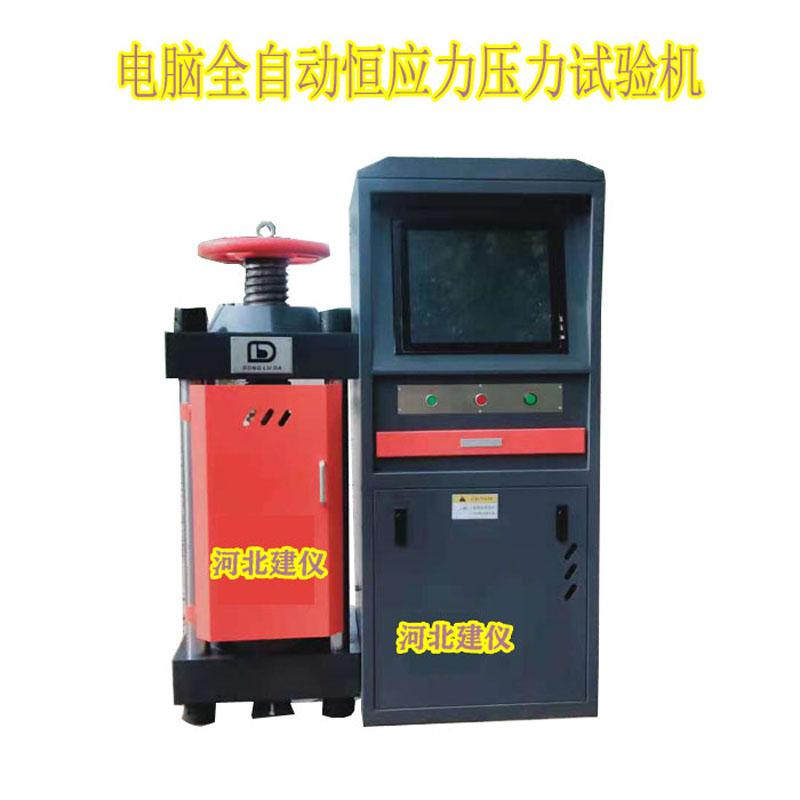

試驗機主要有機體、電磁閥、電腦盤表等三部分組成。

• 機體部分
•  試驗機機體由四根立柱將缸體與上梁連接在一起

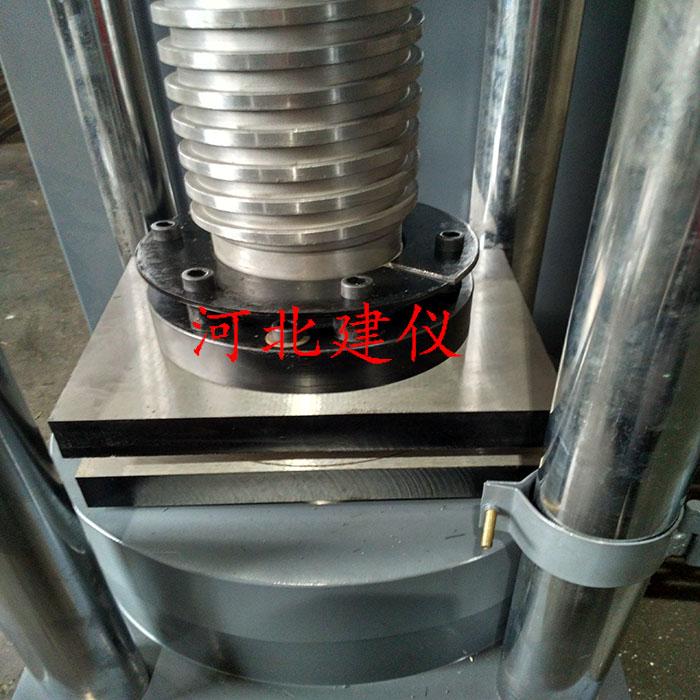

    在試驗機的上橫樑上裝有調節絲杠，大手輪及螺母絲杠可調整試驗機的空載高度，絲杠下端裝有球座與上壓板。下壓板置與油缸的活塞上，當試件與上壓板接觸時，上壓板球座能自調正平衡、使試件與上下壓板保持水平。下壓班上刻有試件定位用的刻線，做試驗時試件要對準刻線，下壓板下面設有防塵罩殼，防止或減少活塞昇降時粉塵進入油缸，損坏缸體或油封。活塞與油缸間設有密封裝置，可以防油外泄，但使用時活塞仍有微量油外泄時，在缸體頂端有環型油槽，並有泄油通道排出，流回大油箱。

   液壓部分

   本試驗機的箱主要有油箱、油泵、濾油器、電動機、電磁閥等組成，油泵為直轉式軸向五柱泵，試驗機在出廠時已將安全閥調至適當位置，在正常使用時用戶不可對安全閥進行調整。
