產品特性

1、純正弦波輸出，不傷害用電設備。

2、自帶UPS功能, 轉換時間小於5ms。

3、CPU智能控制管理，模塊式組成，維護方便。

4、LED+LCD顯示，直觀顯示全部運行參數。

5、高轉換效率，帶載能力及抗衝擊能力超強。

6、市電輔助充電功能，三階段式智能充電，可為不同類型的電池充電。

7、智能溫度控制風扇，更節能，壽命更長。

8、保護功能完善，如過欠壓、短路及過載保護等。

9、工頻結構設計，抗諧波干擾，不受感性負載諧波干擾，更安全更穩定。

使用範圍：手機、電腦、照明、空調、電視、收銀機、冰箱、洗衣機、電動工具、工業設備、

電信設備等各類負載。

一、規格型號 （可選配置）

6.5KW～12KW

DC48V-AC110V/220V；DC72V-AC110V/220V

逆變輸出：50HZ / 60HZ

供電方式：市電旁路優先 / 逆變優先

以上兩種方式面板可設置

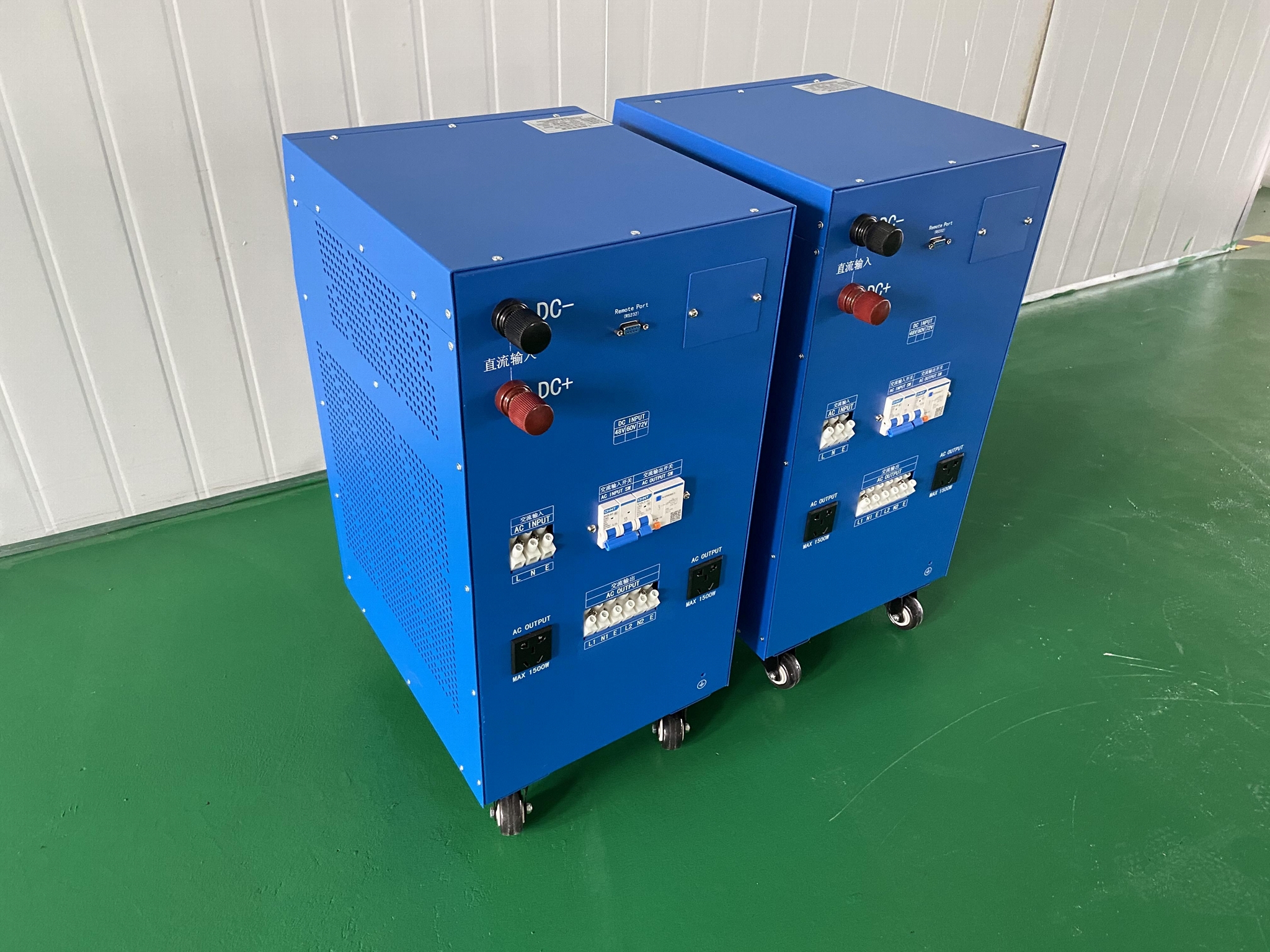

外觀尺寸:     （長）400*（寬）315*（高）585   不包括腳輪高度

占用空間尺寸：（長）460*（寬）315*（高）655     包括腳輪高度

二、技術參數（可選配置）

直流輸入：

額定電壓規格： DC48/DC72V-AC220V；DC48/DC72V-AC110V

工作電壓範圍：（DC48V) 40V-64V；(DC72V) 60V-96V

低壓警告：（48V）42.0Vdc ± 1.2Vdc；（72V） 63.0vdc ± 1.8Vdc

低壓斷電：（48V）40.0Vdc ± 1.2Vdc；（72V） 60.0vdc ± 1.8Vdc

低壓恢復：（48V）48.0Vdc ± 1.2Vdc；（72V） 72.0vdc ± 1.8Vdc

高壓警告及斷電：（48V）64Vdc ± 1.2Vdc；（72V）96Vdc ± 1.8Vdc

高壓恢復：（48V）62.0Vdc ± 1.2Vdc； 93.0Vdc ± 1.8Vdc （72V）

逆變效率：≥90%

交流輸入:

額定電壓：220VAC系統；110VAC系統

額定輸入電壓：220Vac/230Vac/240Vac；   110Vac/120Vac/130Vac

低壓關斷點：（220VAC系統）170Vac±4%； (110VAC系統）85Vac±4%

低壓恢復點：（220VAC系統）184Vac ±4%；(110VAC系統）92Vac ±4%

高壓關斷點：（220VAC系統）263Vac±4%； (110VAC系統）132Vac±4%

高壓恢復點：（220VAC系統）253Vac±4%； (110VAC系統）127Vac±4%

市電充電規則：恆流充電(恆流階段)→恆壓充電(恆壓階段)→浮充(恆壓階段)

轉換時間：<8ms

逆變輸出：

額定輸出電壓 (V)：（220VAC系統）220Vac/230Vac/240Vac；(110VAC系統）110Vac/120Vac/130Vac

輸出電壓範圍：±10% rms

額定輸出頻率(Hz)：50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可選擇)

功率因數：1.0

輸出波形：純正弦波

波形失真率( THD )：≤3%( 線性負載 )

動態響應( 0～100% )：5%

峰值係數( CF )：3:1

過載保護(SMPS load)：(110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓

(125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓

(負載量>150%) ±10% ：20秒鐘后斷開輸出電壓

正常開機空耗：小於額定功率的3%

安全認証：CE

通訊接口：RS232

冷卻：變速溫控風扇（要在通風條件下）

噪音( dB、1米 )：＜60dB

環境溫度( ℃ ) ：工作( -10～+45℃ )，存儲( -20～+55℃ )

使用環境濕度：0-95%相對濕度（不結露）

使用海拔( m )：≤5000( 超過1000米，降額使用 )

告警方式：蜂鳴器聲音告警

保護功能：過欠壓，高溫，短路，過流及過載保護等

防護等級：IP20 / 可定製



三、太陽能控制器簡易參數（可選配置）

控制方式：PWM

額定充電電流：10A-100A

額定直流電壓(V)： DC12V   DC24V    DC48V

電池過充保護電壓（V）14.3V (12V)；  28.6V（24V）；  57.2V（48V）

電池過充恢復電壓（V）13.7V（12V）； 27.4V（24V）；  54.8V（48V）；

電池恆壓充電電壓（V） 13.5V（12V）； 27V（24V）；   54V（48V）

注：可以定製MPPT控制器
