一體式煤礦頂板位移傳感器

一體式煤礦頂板位移傳感器
型號:GUD400W(A)
品牌:-
原產地:-
類別:工業設備 / 礦業設備
標籤︰頂板離層傳感器 , 頂板位移傳感器 , 頂板動態傳感器
單價: -
最少訂量:1 件

產品描述

煤礦頂板位移傳感器產品介紹

煤礦頂板位移傳感器是煤礦安全生產監測中的核心設備,主要用於實時監測頂板岩層位移變化,預防冒頂、片幫等地質災害。以下從功能原理、技術特點、應用場景及市場現狀四方面進行詳細介紹:

一、核心功能與技術原理

  1. 監測對象
    傳感器通過測量頂板外層與內層岩體的相對位移量(即頂板離層值),評估岩層穩定性。例如,GUD300W(A)傳感器可同時監測兩路位移值(0-300mm),分辨率達0.1mm,誤差控制在±2mm以內。

  2. 測量技術

    • 非接觸式測量:採用激光、紅外或電感式原理,避免機械磨損。
    • 接觸式測量:通過鋼絞線連接電位器,將位移轉化為電阻或電壓信號。
    • 信號處理:內置單片機(如MCS-51)對信號進行濾波、放大及AD轉換,輸出數字量或485/電流信號。
  3. 數據傳輸

    • 無線傳輸:2.4GHz、ZigBee或LoRa技術,支持自動路由組網,解決布線難題。
    • 有線傳輸:RS485、CAN總線或光纖,適應固定監測點需求。

二、關鍵技術特點

  1. 高精度與可靠性
    • 採用惠斯登電橋檢測單晶硅效應,靈敏度高、線性度好。
    • 全密封結構(IP67防護等級),適應煤礦潮濕、多塵環境。
  2. 多場景適配
    • 供電方式:支持電池組(3.6V/4Ah鋰電池)或外接電源(DC 12V),續航長達6個月。
    • 顯示與報警:四位數碼管循環顯示位移值,超限觸發聲光報警,並通過紅外遙控器設置閾值。
  3. 集成化設計
    • 部分型號(如GWY160W)集成溫度、濕度監測功能,實現多參數聯動分析。
    • 支持遠程調校,通過上位機軟件修改參數,減少人工下井頻次。

三、典型應用場景

  1. 頂板安全監測
    • 部署于錨杆支護巷道、採掘工作面,實時監測頂板離層量。
  2. 液壓支架狀態監測
    • 測量支架移近量或采高,優化支護參數,防止支架壓死或頂板漏頂。
  3. 災害預警系統
    • 結合錨杆應力傳感器、礦壓監測系統,構建頂板災害預警平台。當位移量、應力值異常時,聯動啟動應急預案。

四、市場現狀與發展趨勢

  1. 市場需求
    • 隨着煤礦智能化建設加速,頂板位移傳感器需求量年均增長15%以上。電子式傳感器因高精度、實時性優勢,逐步替代傳統機械式設備。
  2. 競爭格局
    • 主要廠商包括徐州聖能科技、礦大工礦設備等,產品差異化明顯。例如:
      • GWY160W:主打無線傳輸與低成本;
      • GUD300W(A):強調雙模傳輸與本質安全設計。

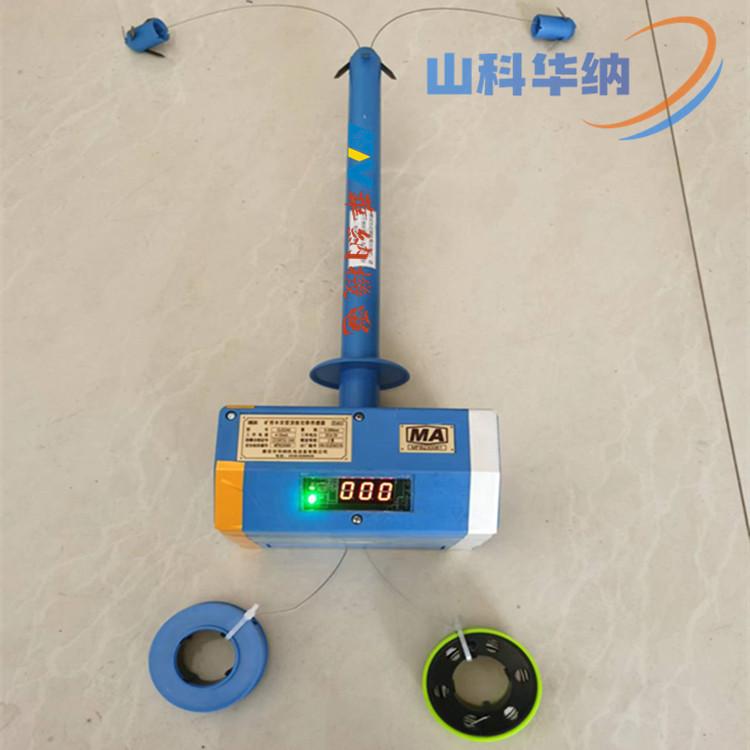

一體式煤礦頂板位移傳感器 1
