rotork電動執行器IQC20F14A多迴轉控制

【基本功能】  1、相同步器：可自動糾正相序和缺相保護。
2、過熱保護：電機線圈內的熱繼電器可檢測線圈溫度，當溫度超過預定值，可斷開控制迴路。
3、閥門卡住保護：如果閥門卡住，當啟動后7秒內不動作，電路將自動斷開。
4、瞬時反轉保護：自動延時電路對瞬時反轉命令予以處理，防止衝擊。
5、數據記錄：每台都有一個數據記錄器，可記錄曆史力矩、次數、狀態和日期等，可進行
實時查詢、分析、診斷。

【技術指標】  1、就地控制

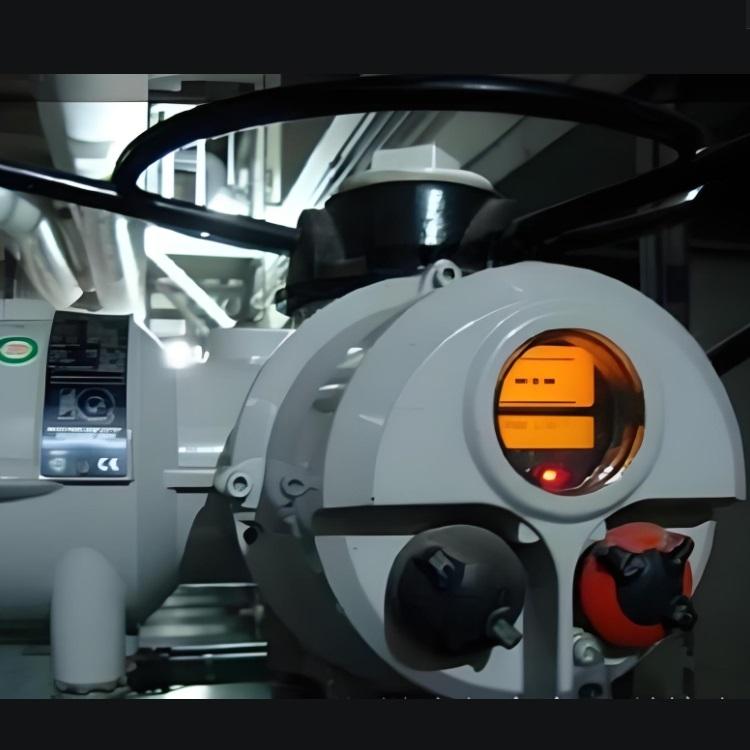

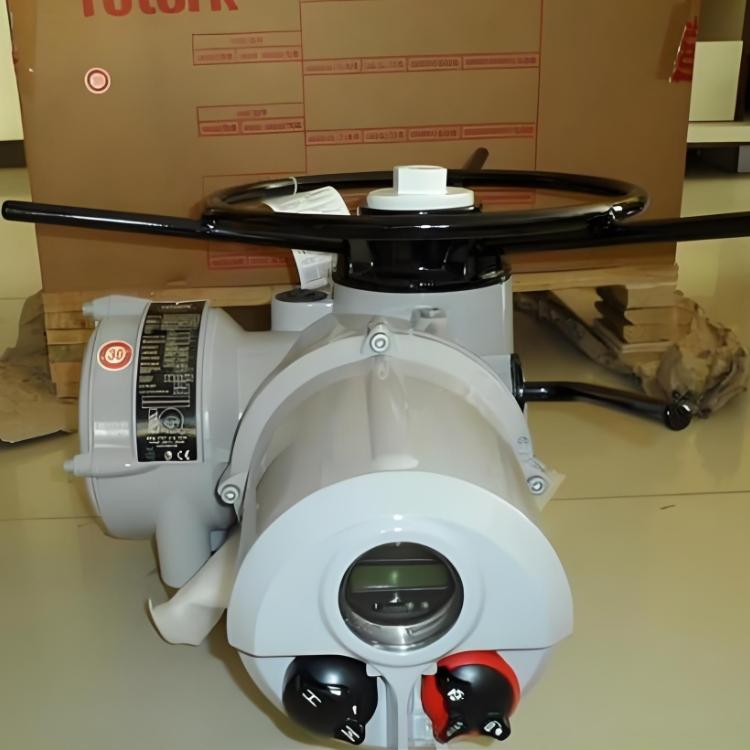

1）、在電氣箱蓋上提供非侵入式控制旋鈕，紅色為就地/停止/遠程三態選擇開關，黑
色旋鈕為就地開閥或關閥電動操作開關。
2）、就地控制也可以用IQ設定器在0.75米內進行開/關/停操作。
2、遠方開關量控制
1）、採用光隔離接口，通常為正極開關（也可提供負極開關）
2）、外部用戶提供控制電源：範圍20-60V  AC/DC或60-120V  AC
3）、執行器內部提供控制電源：24V  DC
4）、每個控制端的下拉電源：
24V  DC時為5mA  120V  AC時為12mA
5）、接通時最小電壓為20V
斷開時最大電壓為3V
信號最短時間為300ms
電纜的芯間最大電容為：2uF
3、遠方模擬量控制
1）、增加備選板-比例控制板，用戶可用4-20mA模擬量控制。
2）、精度：1%
3）、死區：全行程內0-9.9%可調
4）、輸入阻抗：250Ω
5）、輸入信號可任意對應閥門位置。
4、輸出信號
1）、提供四個無源、單極的可鎖定觸點S1、S2、S3、S4，每個觸點可使用IQ設定器獨
立設定為如下信號之一；每個觸點可設定為“常開”或“常閉”，觸點容量為
5mA-5A  120V  AC或30V  DC。
a、閥位
全開、全關位置（精確的）或任意中間位置（0-99%開度）
b、狀態
閥門正在開、正在關、正在運行、選擇就地停止、選擇就地、選擇遠程、開閥或
關閥連鎖啟動、緊急保護啟動等。
c、閥門報警
電機在行程中力矩跳斷、電機在全開或全關位置力矩跳斷、執行器被手輪操作。
d、執行器報警
電源掉相、內部24V  DC丟失、電池電壓過低、溫度保護跳斷。
2）、提供一個監視繼電器，該繼電器為無源、可反轉的獨立繼電器，觸點容量為5mA-
5A,120VAC或30V  DC，有下列情況之一或以上，繼電器將斷開：
a、單項或多相掉電
b、控制電路電源故障
c、選擇開關在就地或停止位置
d、電機溫度保護器跳斷
5、出模擬量信號
1）、遠程閥位模擬量顯示——CPT
電流閥位變送器（CPT）提供了一個內部供電與閥位成比例的4-20mA模擬信號，可
選擇最小信號對應閥門全關或全開，並自動設置零點和滿度，輸出阻抗為500Ω，可
重複性和線形在閥門全行程的±1%以內。

rotork電動執行器IQC20F14A多迴轉控制
代表型號：IQ10、IQ12、IQ18、IQ20、IQ25、IQ35、IQ40、IQ70、IQ90、IQ95、IQT系列、IQM系列、AQ系列。
