一、概述
在電力系統中，由於電壓互感器的非線性電感與線路對地電容的匹配而引起鐵磁諧振過電壓，直接威脅電力系統的安全運行，嚴重時會引起電壓互感器（PT）的爆炸，造成事故。通常解決的辦法是在開口三角繞組中並一個電阻，從理論上講對頻率越低的鐵磁諧振應取的阻值越小，但太小的電阻並在PT開口三角上會影響其正常運行，嚴重時會造成PT燒燬。因為鐵磁諧振的頻率往往不是單一的，所以這種方法就難于消除所有頻率的諧振。
針對上述情況，國內一些廠家先後研製了一些分頻消諧裝置。這些裝置的原理均是採用模擬選頻的原理，功能單一，只對單一頻率的諧振有效。由於電網中諧振往往是多種頻率同時存在，所以其適應性較差，模擬電路實現的選頻與微機選頻相比其選頻效果也差，有時電網的過渡過程等也會造成誤動。

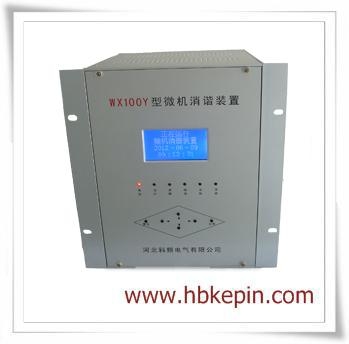

我單位生產的“WX－10H型微機消諧儀”將微機技術用於電網消諧，利用計算機快速、準確的數據處理能力實現快速付里葉分析，其選頻準確。通過對PT開口三角電壓的採集，對電網諧振時的種種頻率成份能快速分析，準確地分辨出：1、單相接地；2、過渡過程；3、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，實現快速消諧，經實際運行証明本儀器對各種高頻、低頻、工頻諧振均判斷準確，動作迅速，較完善地解決了電力系統中電網的消諧問題。並能存儲記錄諧振的次數，可廣氾適用於發電廠、變電站及鋼

鐵、煤炭、石油化工等大型廠礦企業的電力系統。
二、特點及主要技術指標
1、適用範圍：3－66KV系統。
2、電源範圍：AC220V±15％。
3、適用溫度：-10℃－+50℃。
4、適用諧振頻率：高頻、低頻、工頻諧振。
5、消諧時間：小於100Ms。
6、可數字顯示和記憶諧振次數。
7、不用整定，減少現場調試、維護工作量。
8、體積小,安裝方便。
9、具有看門狗電路，抗干擾能力強。
10、自檢功能完善可及時發現儀器內部故障。
三、硬件結構
裝置總體構成如圖(一)所示：主要由CPU板、信號採集板、消諧板，顯示鍵盤板、打印通信板、電源板等組成，各板的功能如下：
① CPU板：為本機的核心部分，主要部件有CPU、RAM、E-PROM、數據鎖存器等組成，為整機提供控制、定時及負責數據的計算處理，其他各板的工作也是在該板的統一管理下工作。
② 信號採集板：主要部件為A/D轉換器，可將PT開口三角的電壓信號進行放大濾波並轉換成數字信號送入計算機。
③ 消諧板：主要部件為大容量可控硅及附屬觸發控制電路，正常時可控硅處於阻斷狀態，對系統無任何影響，當系統發生諧振時該板接收CPU的命令，可控硅迅速導通，將PT開口三角瞬間短路，這時系統的鐵磁諧振在這一強阻尼下迅速消失，而後可控硅又恢復阻斷狀態。
④ 鍵盤顯示板：由發光數碼管，CPU接口及相應服務電路等組成，該板做為人機對話接口，完成各種信息的顯示及鍵盤命令的輸入。
⑤ 隔離板：使系統信號與CPU板在電氣上隔離，增強其抗干擾能力。
⑥ 電源板：為各板提供＋5V，±15V電源。
⑦ 打印及通信板：當用戶要求將諧振信息打印或遠傳時可在訂貨時提出，屬可選功能，一般供貨沒有該部分電路。



PT開口三角


PT開口三角
~220電源




(圖一)

四、軟件結構
整機軟件流程如圖(二)所示：現場來的開口三角信號隔離放大濾波后送A／D轉換成數字量存入RAM，經數字選頻濾波后供計算機分析判斷。如果是諧振則啟動可控硅消諧，諧振消失后將有關信息記憶存儲並打印，否則繼續檢測PT開口三角電壓。
五、安裝及使用
① 安裝開孔尺寸： 282mm×122mm。
② PT開口三角的Ad 、Xd經熔斷器接到儀器后端標有“開口三角”的接線柱上，該熔斷器3~10KV系統為10A，35~66KV系統為40A。
③ 標有“信號”字樣的兩端子經光字牌接至中央信號屏上的預報小母線上，見下圖：











~220電源
至PT三角口

至PT三角口











無






非諧振

是諧振


沒消失


已消失



不


打印







(圖 二)





④ 將~220V電源接到“~220V”端子上。
⑤ 儀器后端的保險管為整機電源保險，容量為1A。
⑥ 整機電源開關在后端板上。
⑦ 上電后按下復位鍵，再按清零鍵，最後按下顯示鍵，這時數碼管顯示5次“0 0”表明正常。
⑧ 如改變運行方式或系統停電后再上電,須復位和清零,使之能正確記錄。
⑨ 需要追憶諧振次數則按下顯示鍵，則裝置依次顯示5次從前至后分別為三倍頻、工頻、1/2倍頻、1/3倍頻的諧振次數，最後為總的諧振次數。
當發生單相接地時接地指示燈閃動。
六、訂貨及“三包”：
★ 訂貨時請提明使用系統的電壓等級及PT型號。
★需加裝打印及遠傳功能時請訂貨時註明。
★如有特殊要求請與我單位聯繫具體協商。
★ 一年內屬儀器質量問題我單位免費維修和退換。
