適用範圍：

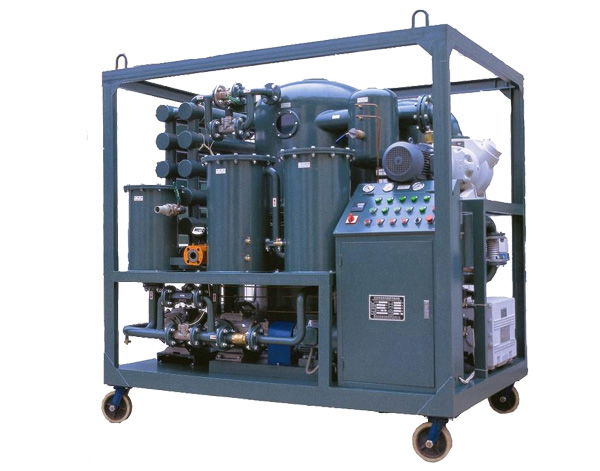

 ZJA雙級高效真空濾油機主要用於110KV以上大型輸變電壓設備及國家主變電網上，大型變電站的變壓器現場檢修及新油、進口油等絕緣油的快速深度處理。該產品擁有本公司獨特的工藝和世界最先進技術，廣氾適用於電廠、電站、電力公司、冶金、石化、機械、交通、鐵路等各行業，也對新油、進口油、互感器油及變電系統電容器油和冷凍機油等比較貴重油的真空過濾、淨化處理，特別適用於海拔在500米及以上地區。

在保留ZJB系列真空濾油機全部優點基礎上，增加了羅茨真空增壓系統、二次高真空抽氣系統、微機型真空檢測系統，克服了真空濾油機在真空度高時排氣量急劇下降的弱點，一次循環就相當于兩台普通高效真空濾油機的效果。



產品特點：

 產品的各項指標均大大高于國家標準，與單級真空濾油機相比，其脫水、脫氣、除雜（機械雜質和游離炭）效果更快更徹底，油極限耐壓值和閃點更高，一次過濾后，油擊穿電壓可提高35KV，減少一般濾油機因多次加熱而導致油質老化的危害。

大抽速率的雙級真空，能極大限度的提高罐體內的真空環境，使其達到高真空，極限真空≤5Pa，工作真空≤35Pa，使其在處理的過程中油溫保持不變，滿足安裝或者檢修現場對變壓器本體抽真空的需要，大大縮短了油的處理期。

獨特的脫氣、脫水系統，復式三維立體閃蒸，可快速脫除液態水，採用UK微克技術，可有效除去溶解水等微量水分，高效完成對變壓器油的脫氣、脫水、處理，提高油的絕緣強度和油品量。

 精良的過濾系統，雙網狀式過濾及高分子材料濾芯相結合的除雜技術，優質濾芯，採用逐級加密的技術，多級精密過濾，過濾精度高、納垢容量大、強度高、壽命長。

法國施耐德原裝進口電器系統，保証設備高性能運行。整機可帶電運行，全自動紅外線液位控制系統，人機分離作業。

人性化設計，自動化程度高，具備簡易的操作系統和先進的安全系統，全面保証機器運行過程中的方便和安全，可長時間在線工作。獨特的油泵技術，保持低噪音，底盤結構特殊設計，保証運行過程中地面無污染，符合世界環保的高標準要求。

可配合廢油再生裝置並連使用可加速除酸、脫色、降低介質損耗、酸值，從而進一步提高油的絕緣強度（ZJR系列雙級高效再生濾油機）。



優勢技術：

採用了通瑞公司獨特的製造工藝，與單機真空濾油機相比，其脫水、脫氣、除雜效果更快更徹底，油極限耐壓值更高，在本行業中為最先進的技術，既可做真空濾油機使用，也可作為獨立真空源，對電力絕緣設備進行真空注油，處於本行業產品的主導地位。



可選配置：

● 根據用戶的需要可選配PLC智能控制，觸摸屏操作，並設動態顯示。

● 主要動力部件、過濾器材、電器部件可選用高品質全進口產品以提高設備的使用性能。

● 電源有其它要求，可選加變壓器裝置，以配合現場使用環境。

● 選配帶累加功能的流量計或加油槍。

● 選配外接對變壓器抽空系統。

可選外形結構：

● 整機結構可製作成移動式、固定式、拖車式。

● 可製作成全封閉式、遮檐式、帆布蓬、敞開式。

● 根據需要可任意選擇設備顏色

ZJA系列高效雙級真空濾油機技術參數表

	指標名稱	單位	ZJA-30	ZJA -50	ZJA -75	ZJA -100	ZJA -150	ZJA -200	ZJA -300
設 備 技 朮 參 數	流 量	L/H	1800	3000	4500	6000	9000	12000	18000
	工作真空度	Mpa	-0.092～ -0.099
	極限真空	Mpa	≤ 50
	工作壓力	Mpa	≤0.3
	恆溫控制範圍	℃	45 ～ 65
	電 源		380V/50Hz (根據用戶要求定)
	工作噪聲	dB(A)	≤78
	電加熱功率	kW	30	48	54	90	120	150	170
	總電功率	kW	34	53	60	97	131	170	195
	進(出)口管徑	mm	25	32	40	40	50	60	60
	設備重量	Kg	650	850	900	1150	1450	1600	1950
	外型尺寸(mm)	長	1450	1600	1800	1900	2200	2200	2300
		寬	1000	1100	1250	1250	1500	1550	1800
		高	1800	1800	1900	2100	2200	2300	2500
處 理 后 油 指 標	油擊穿電壓	kV	75
	油中含水量	PPm	≤3～5
	油中含氣量
