管道防腐層探測檢漏儀

產品描述

一、概述

地下管道外防腐層探測檢漏儀（地下管道音頻信號檢漏儀），是油田、化工、輸油、輸氣、水電、物業管理等部門,為保証地下金屬管道的施工質量檢查和管道日常檢修的一種必備檢測儀器。它能在不挖開復土的情況下方便而準確地查出地下金屬管道的走向，深度和絕緣防腐層腐蝕點及有關漏點的精確位置。

HT-Ⅵ地下管道外防腐層探測檢漏儀（地下管道音頻信號檢漏儀）採用數字智能控制技術使儀器操作簡便、易學、控制方便，能夠實現防腐層漏點自動檢漏和漏點記數，管地電位、管地電阻、發射機輸出功率、輸出電流、輸出電壓的自動測量是電子高新科技領域內，具有高穩定性、高抗干擾能力的新穎檢測儀

二、性能特點

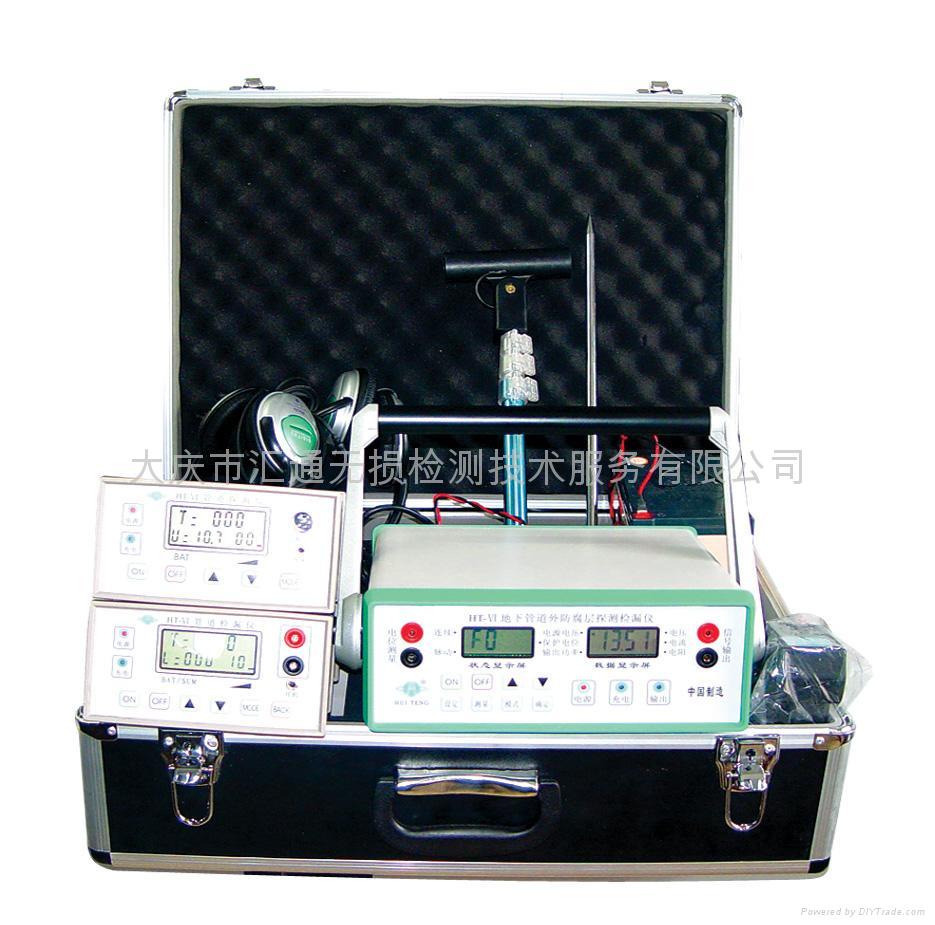

本儀器由發射機、探測儀、檢漏儀等三部分組成。

1.發射機:給被檢測的地下金屬管道提供穩定的探測信號，可直接測量被檢管道的管地電位、管地電阻、發射機輸出功率、輸出電流、輸出電壓等。給被檢管道施加檢測信號時實現自動調節，也可以根據現場檢測需要實現手動調節,用戶根據現場需要自由選擇信號輸出方式，自帶交流供電電源、電腦智能充電路。

2.探測儀

具有管道走向、深度測量功能，適時讀取管道信號強度觀察管道信號傳輸變化狀況,管道垂直法與水平天線法測量自動轉換，內置充電電源、數字式增益控制、增益強弱數字顯示，信號強度數字顯示、條碼顯示指示信號高低、聲音警示等功能

3.檢漏儀

適時觀察管道防腐層腐蝕點及有關漏點信號變化狀況，並進行破損點的精確定位，內置充電電源，可進行檢測信號強度設置，對被檢管段進行防腐層破損自動檢測，檢漏儀自動記錄漏點個數，數字式增益控制、增益強弱數字顯示，信號強度數字顯示、條碼顯示指示信號高低、聲音警示等功能

三、技術參數

1、適用範圍：檢測地下0-5m深的金屬管道 5、信號電流：0-4A

2、發射機電源：DC12V、AC220V 6、發射功率：0-30W可調

3、位置偏差： <20cm 7、發射頻率：512Hz±10 Hz

4、准確率： >98% 8、發射距離：50m-5km

9、全套設備10公斤

產品規格︰	主要技術參數適用範圍檢測地下5m內的金屬管道發射功率 0-30w可調中心頻率 512HZ±10HZ 發射距離 50m-5km 工作電流 0.5-3A（可調）工作電源 DC12v±5% AC220V±10% 位置偏差 <30cm 准确率 >98%
產品優點︰	HT系列地下管道探測探測檢漏儀，是油田、化工、輸油、輸氣、水電等部門為保証地下管道施工質量檢查和維修的一種必備檢測儀器。它能在不挖開復土的情況下方便和準確地查出地下金屬管道的走向、深度和絕緣防腐層腐蝕點、洩漏點的精確位置，是電子高新科技領域內，具有高穩定性、高抗干擾能力的新穎檢測儀器。
主要市場︰	石油、石化
付款方式︰	現金/電匯
最小訂量︰	1台
交貨日期︰	隨時
認可標準︰	Q/DHJ01-1997
