WD 510  VGA接口圖形發生器

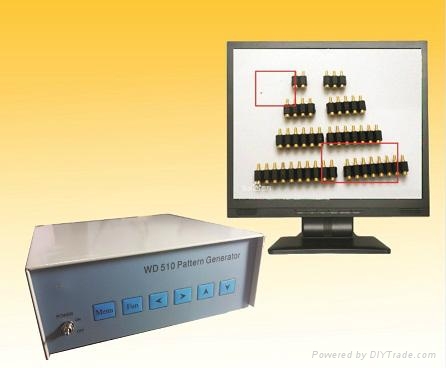

WD510 VGA接口圖形發生器是一種可產生1-2個可變比例的方框圖形發生器，該發生器有2種工作模式，可通過菜單設定。輸入模擬視頻信號，輸出為VGA信號可直接接駁電腦用VGA 顯示器。本機提供很細的彩色矩形疊加在要觀測的圖像上，用於工業設備的精確定位指示。

顯示的矩形框有8種顏色（白、黃、青、綠、紫、紅、藍、黑）可選，本機分辨率為1024X768，線的粗細為一個像素。矩形框的比例可以任意調節。

本機疊加的矩形根據需要可設定為單個矩形和2個矩形兩種，通過菜單設定。

一、主要特點：

◆ 可產生1-2個可變比例的方框圖。

◆ 每個圖形可全屏任意移動。

◆ 每個圖形的縱橫比可以調節，調節速度可設定。

◆ 圖形有8種顏色（白、黃、青、綠、紫、紅、藍、黑）可選。

◆ 圖形的位置可以自動存儲，開機自動調出，方便用戶使用。

◆ 帶有按鍵鎖定功能，防止用戶誤操作。

• 主要參數：

• 視頻輸入為標準PAL或NTSC信號制式
• 圖像採集最大分辨率：PAL720×576；

                          NTSC720×480

 (3)   圖像輸出分辨率：1024×768（70Hz）；

 (4)   輸入接口：      BNC 連接

 (5)   輸出接口：  VGA D-SUB 15針

• 電源電壓：  5V  DC

 (7)   電源功率        2.5W

（8） 機箱參考尺寸：210mm(寬)×100mm(縱)×70mm(高)
