台灣鞏達CD-358P 聚晶鑽石刀具磨床

台灣鞏達CD-358P 聚晶鑽石刀具磨床
型號:CD-358P
品牌:鞏達精密
原產地:臺灣 中國
類別:工業設備 / 工具 / 磨具、磨料
標籤︰鑽石刀具磨床 , 捨棄式鎢鋼刀片 , R角研磨
單價: -
最少訂量:-

產品描述

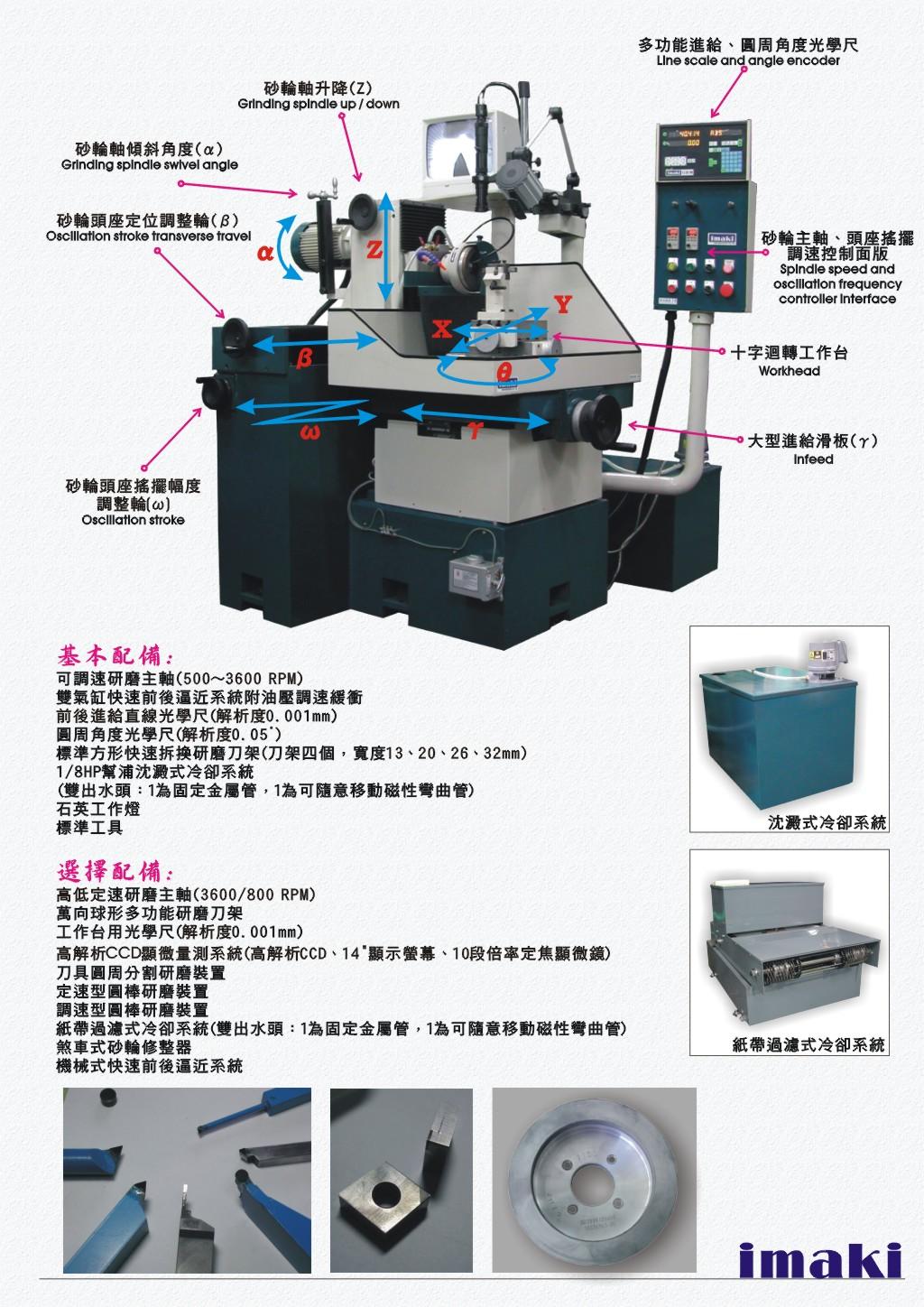

CD-358P



CD-3562P

有鑒於近年來國內工業漸走入高精度、精緻化,隨之而來各類另件品質也水漲船高,要求提升,無形中,使用以超硬、聚晶鑽石(PCD)和氮化硼(PCBN)等材質的刀具已陸續取代一般傳統的刀具,位居首要,但由於聚晶鑽石或氮化硼刀具的再生研磨有它一定程度的困難度及要求,非一般傳統刀具研磨機具所能勝任,因此都須回原廠再生修護,既費時又浪費成本,基於上述種種因素,本廠耗費多時,研發推出CD-358P聚晶鑽石&氮化硼刀具磨床,供應業界。



研磨對象:

研磨各式超硬、聚晶鑽石(PCD)、氮化硼(PCBN)以及鎢鋼、高速鋼等一般硬度材質的刀具

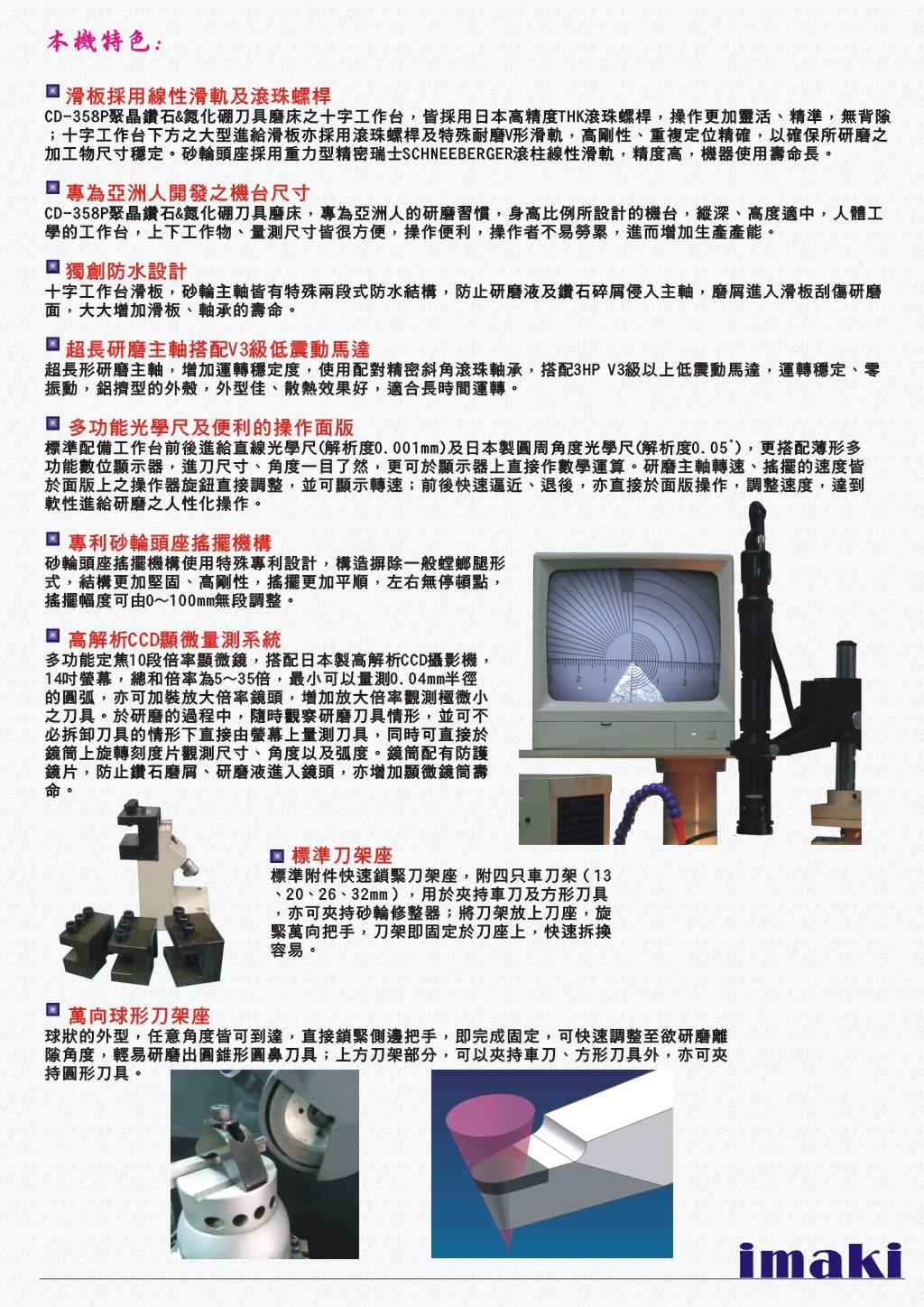

特點:

  • 滑板採用線性滑軌及滾珠螺桿R-tool

    CD-358P系列之聚晶鑽石刀具磨床之十字工作台,操作靈活、精準;工作臺下方之大型進給滑板採用滾珠螺桿及滑軌,高剛性、重複定位精確,以確保所研磨之加工物尺寸穩定。砂輪頭座採用重力型滾柱線性滑軌,精度高,機器使用壽命長。

  • 專為亞洲人開發之機台尺寸

    CD-358P聚晶鑽石刀具磨床,專為亞洲人的研磨習慣,身高比例所設計的機台,縱深、高度適中,人體工學的工作台,上下工作物、量測尺寸皆很方便,操作便利,操作者不易勞累,進而增加生產產能。

  • 獨創防水設計TV

    十字工作台滑板,砂輪主軸皆有特殊兩段式防水結構,防止研磨液及鑽石碎屑侵入主軸,磨屑進入滑板刮傷研磨面,大大增加滑板、軸承的壽命。

  • 超長研磨主軸搭配V3級低震動馬達

    超長形研磨主軸,增加運轉穩定度,使用配對精密斜角滾珠軸承,搭配3HP V3級以上低震動馬達,運轉穩定、零振動,鋁擠型的外殼,外型佳、散熱效果好,適合長時間運轉。

  • 多功能光學尺及便利的操作面版

    標準配備工作臺前後進給直線光學尺(解析度0.001mm)及圓周角度光學尺(解析度0.05°),更搭配薄形多功能數字顯示器(數控系列搭配觸控螢幕),進刀尺寸、角度一目瞭然,更可於顯示器上直接作數學運算。研磨主軸轉速、搖擺的速度皆於面版上之操作器旋鈕直接調整,並可顯示轉速;前後快速逼近、退後,亦直接於面版操作,調整速度,達到軟性進給研磨之人性化操作(數控系列可分別設定其他各項數據,操作性更加靈活)。

  • 專利砂輪頭座搖擺機構T1

    砂輪頭座搖擺機構使用特殊專利設計,構造摒除一般螳螂腿形式,結構更加堅固、高剛性,搖擺更加平順,左右無停頓點,搖擺幅度可由0~100mm無段調整。

  • 高解析CCD顯微量測系統

    多功能定焦點多段倍率顯微鏡,無段縮放調整,搭配高解析CCD攝影機,最小可以量測0.04mm半徑的圓弧,亦可加裝放大倍率鏡頭,增加放大倍率觀測極微小之刀具。于研磨的過程中,隨時觀察研磨刀具情形,並可不必拆卸刀具的情形下直接由螢幕上量測刀具,同時可直接於鏡筒上旋轉刻度片觀測尺寸、角度以及弧度。鏡筒配有防護鏡片,防止鑽石磨屑、研磨液進入鏡頭,亦增加顯微鏡筒壽命。

  • CD-3562P系列 聚晶鑽石刀具磨床數控伺服系列機種 可依照客戶需求量身打造

    CD-3562P 系列聚晶鑽石刀具磨床依照客戶需求,安裝1~4軸伺服系統、自動換齒系統(研磨鑽石鋸片),更可安裝自動上下料機構,從事刀具量產。搭配觸控螢幕、手搖輪教導,人性化的教導模式,輕鬆設定研磨參數

T2 T3
