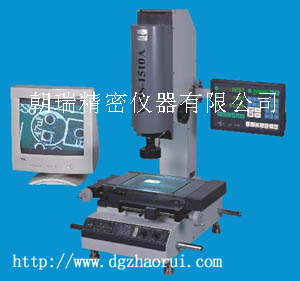

臺灣萬濠影像量測測量儀VMS-1510G

臺灣萬濠影像量測測量儀VMS-1510G
型號：VMS
品牌：萬濠
原產地：臺灣 中國
類別：電子、電力 / 儀器、儀表 / 光學透鏡和儀器
標籤︰影像量測儀 , 影像測量儀 , 萬濠影像儀
單價： -
最少訂量：-
發送查詢

產品描述

朝瑞精密儀器有限公司代理臺灣萬濠VMS-1510G,VMS-2010G,VMS-2515G,VMS-3020G,VMS-4030G,VMS-1510F,VMS-2010F,VMS-2515F,VMS-3020F,VMS-4030F系列影像量測儀,歡迎新老客戶來電來函訂購,參數如下:(不夠詳盡之處敬請參見本公司網站HTTP://www.dgzhaorui.com):



名稱：
 增強型VMS影像測量儀
說明：
 產品用途:
該儀器適用於以二座標測量為目的一切應用領域,在機械,電子,儀表,塑膠等行業廣氾使用。

特 點:
1/2＂彩色CCD攝像機變焦物鏡倍率0.7~4.5X

規格參數:
儀器型號
VMS-1510F
VMS-2010F
VMS-2515F
VMS-3020F
VMS-4030F
工作台
金屬台尺寸(mm)
354 × 228
404 × 228
450 × 280
500 × 330
606 × 466
玻璃台尺寸(mm)
210 × 160
260 × 160
306 × 196
350 × 280
450 × 350
運動行程(mm)
150 × 100
200 × 100
250 × 150
300 × 200
400 × 300
儀器重量( kg )
100
110
120
140
240
外形尺寸(長)х(寬)х(高)mm
756 х 540 х 860
670 х 660 х 950
720х950х1020
測量與瞄準系統
 　攝像機：彩色1/2"CCD攝像機　　　　　　　　　顯示器：17英吋彩色顯示器
　雙焦物鏡倍率(美國NAVITAR)：0.7~4.5X　　　　工作距離：92mm
　電視總倍率：30~190X 　　　　　　　　　　　 物方視場：10.6~1.6mm
　雙十字線發生器　　　　　　　　　　　　　　 數顯解析度：0.0005mm
　◆ Z軸調焦昇降：150mm 　　　　　　　　　　　　　　　　　X.Y坐標示值誤差≤(3+L/75)μm(L為被測長度單位:mm)
   ◆ 照明：表面光源與透射光源均用LED，亮度可調。 　　　　 電源：220V（AC），50HZ，30W

儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒)

儀器配件
1X鏡筒 (標準配備)
0.5X鏡筒 (選購)
工作距離(mm)
雙焦鏡
0.7X~4.5X
0.7X~4.5X
附加鏡
視頻倍率
物方視場(mm)
視頻倍率
物方視場(mm)
0.5X(選)
15X～95X
20～3.2
7.5X～4.8X
40～6.4
175
標準配置
30X～190X
10～1.6
15X～95X
20～3.2
92
2X(選)
60X～380X
5～0.8
30X～190X
10～1.6
36


?
