[插座起源]

當電力首次引入家庭，主要是用於照明。當時，最早是沒有插頭插座之類產品的，為了電氣連接，人們只能將電線絞擰在端子上。但是，隨着電器的大量出現，如果每次都要絞擰電線，麻煩又危險，而且有大量的非專業人員加入使用行列，這樣就產生了很多的安全問題，造成嚴重的觸電事故。1904年由哈維哈貝爾發明申請專利。

[牆壁插座定義]

電源插座指用來接上用來將市電提供的交流電，使家用電器與可攜式小型設備通電可使用的裝置。電源插座是有插槽或凹洞的母接頭，用來讓有棒狀或銅板狀突出的電源插頭插入，以將電力經插頭傳導到電器。一般插座都設計成非同一規格的插頭就無法插入，部分插座上會有棒狀突出，搭配插頭上的凹洞。

[插座專利定義]

本系列系多用途單相插座。該產品屬高檔位產品用於室內裝修適合牆上明裝暗裝電器插座之用，具有外觀新穎，外殼採用阻燃材料，接插件導電性能安全、可靠；採用組合式無螺紋接線端子。插座為多用途的形式適用於扁形、圓柱形、二極、三極插頭而且世界20多個國家地區各類型的插頭都能使用該插座作為插接件。也可以選用帶保護門的結構。

[產品種類]

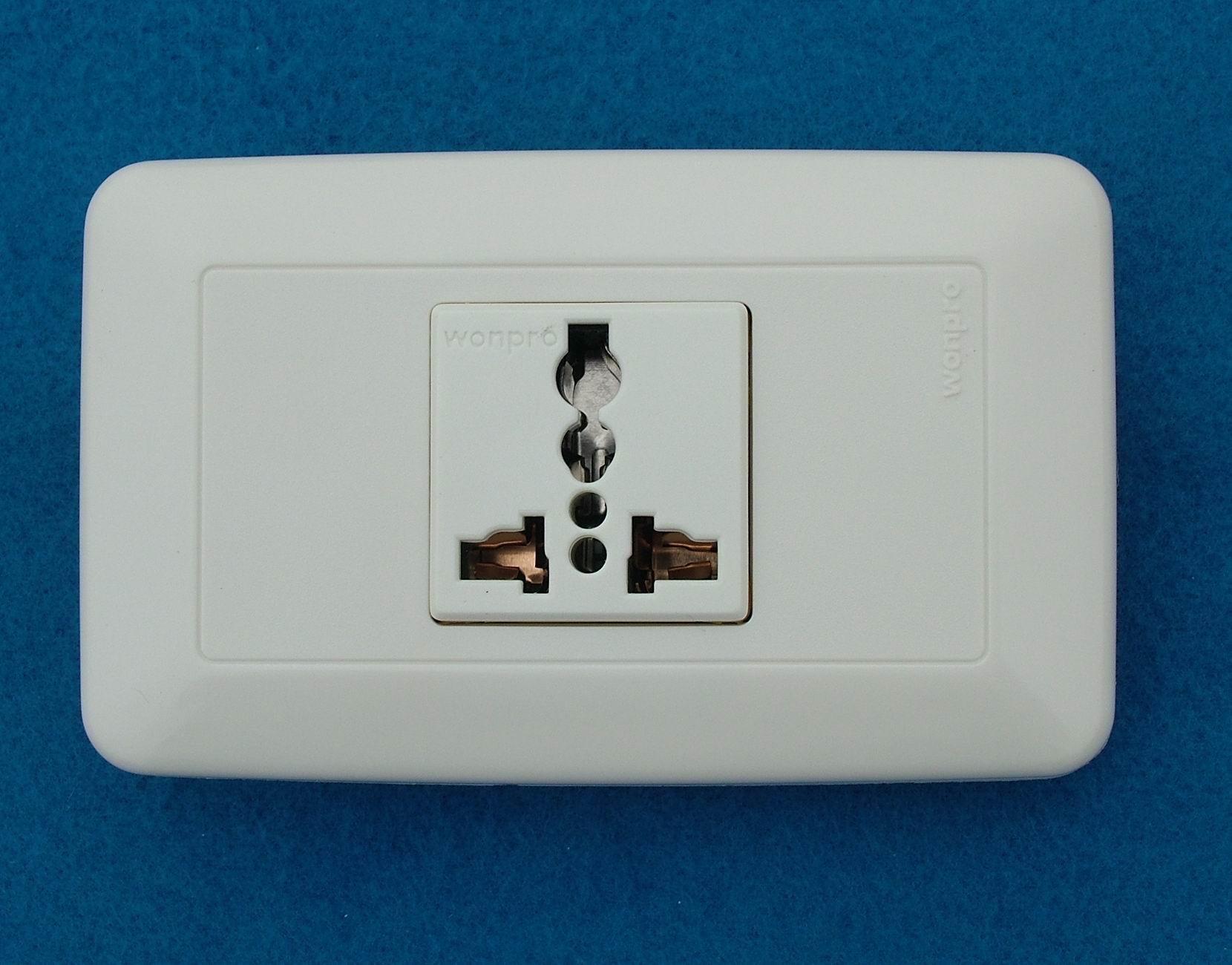

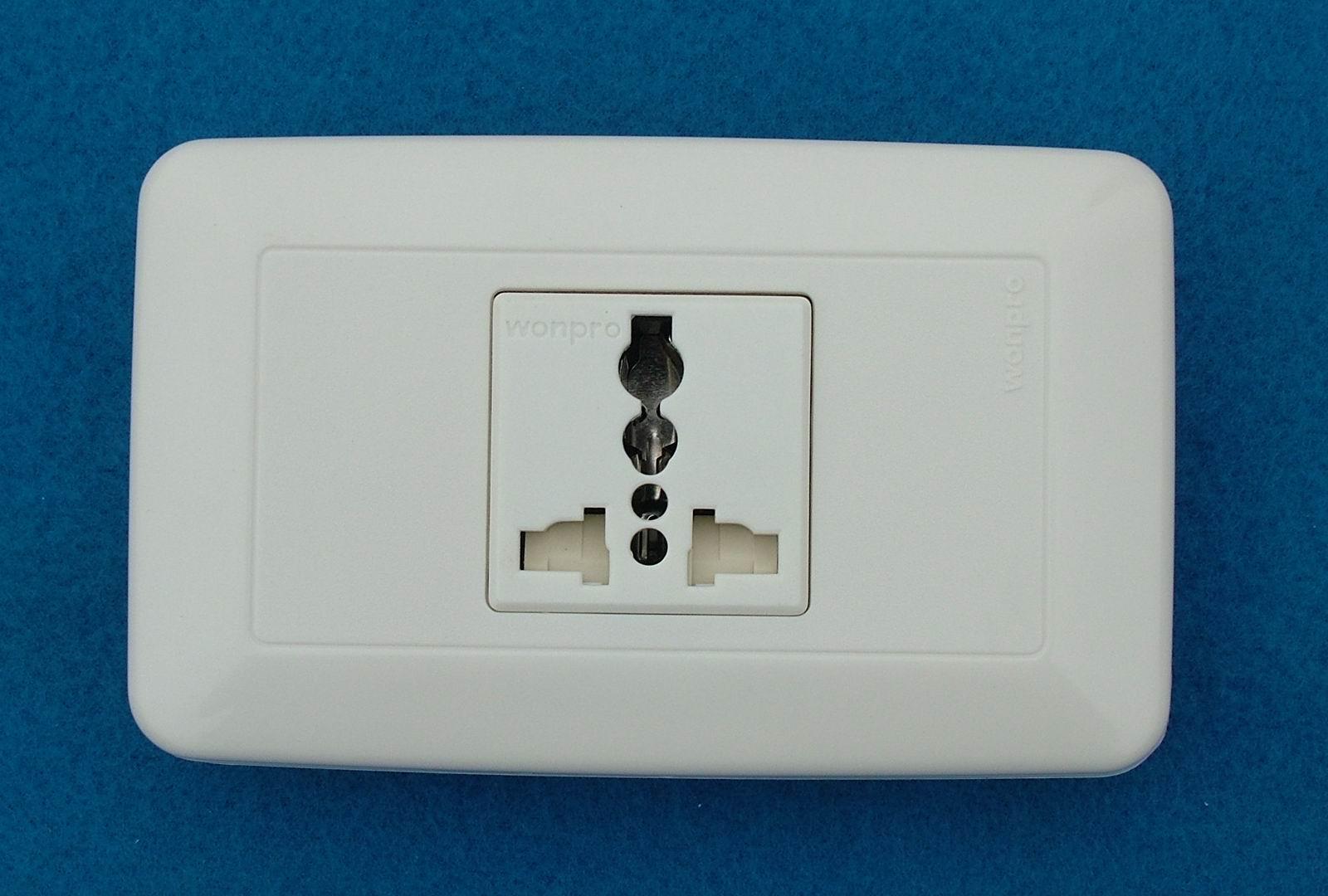

型號：WF-1.R4
品名：一位多用途插座
額定值 10A 250V
顏色: 瓷白或銀色
框架尺寸（長*寬）: 119 x 73 (mm)
安裝孔距離: 83.5 (mm)

型號：WF-1.R16
品名：一位國標三極用插座
額定值 10A 250V
顏色: 瓷白或銀色
框架尺寸（長*寬）: 119 x 73 (mm)
安裝孔距離: 83.5 (mm)

型號：WF-1.TE4NTS
品名：8芯網絡插座
特色： 附有保護門，防塵
顏色: 瓷白或銀色
框架尺寸（長*寬）: 119 x 73 (mm)
安裝孔距離: 83.5 (mm)

型號：WF-1.IC.S1
品名：插卡取電
特色： 附有一張IC卡
顏色: 瓷白或銀色
框架尺寸（長*寬）: 119 x 73 (mm)
安裝孔距離: 83.5 (mm)

 [電氣參數]

 額定電流：10A 16A

電壓範圍：180V～250V 50Hz

設計功率：2500W 10A MAX（純電阻特性負載）

面板材料：優質PC料（防彈膠）
底殼材料：優質阻燃PA66料 （尼龍66）
開關觸點：銀合金觸點，動靜觸點分開后，絕緣電阻不小於5MΩ；

環境溫度：-10℃～+42℃

溫 升：≤45℃（10A電流時）

相對濕度：≤95%，在此環境下連續48H確保正常工作。

阻燃等級：UL94-V0

插拔次數：≥10000次

爬電距離：≥3mm

電氣間隙：≥3mm

插座銅片：厚度不小於0.6mm，不同極性之間絕緣電阻不小於5MΩ；

插座的接線端子能可靠的連接2根截面為1－2.5mm2(6A、10A)、1－4mm2(15A、16A)、2.5－6mm2（25A）的導線；
用自攻鎖緊螺釘或自切螺釘安裝的，軟塑固定件在經受10次擰緊退出試驗后，無鬆動或掉渣，螺釘及螺紋無損坏現象。

[產品分類]

1、除了萬用多用途插座，還設計開發符合各國標準的插座，有國標，美標，英標，歐標，IEC公母座，空調插座，又稱16A插座，等等。

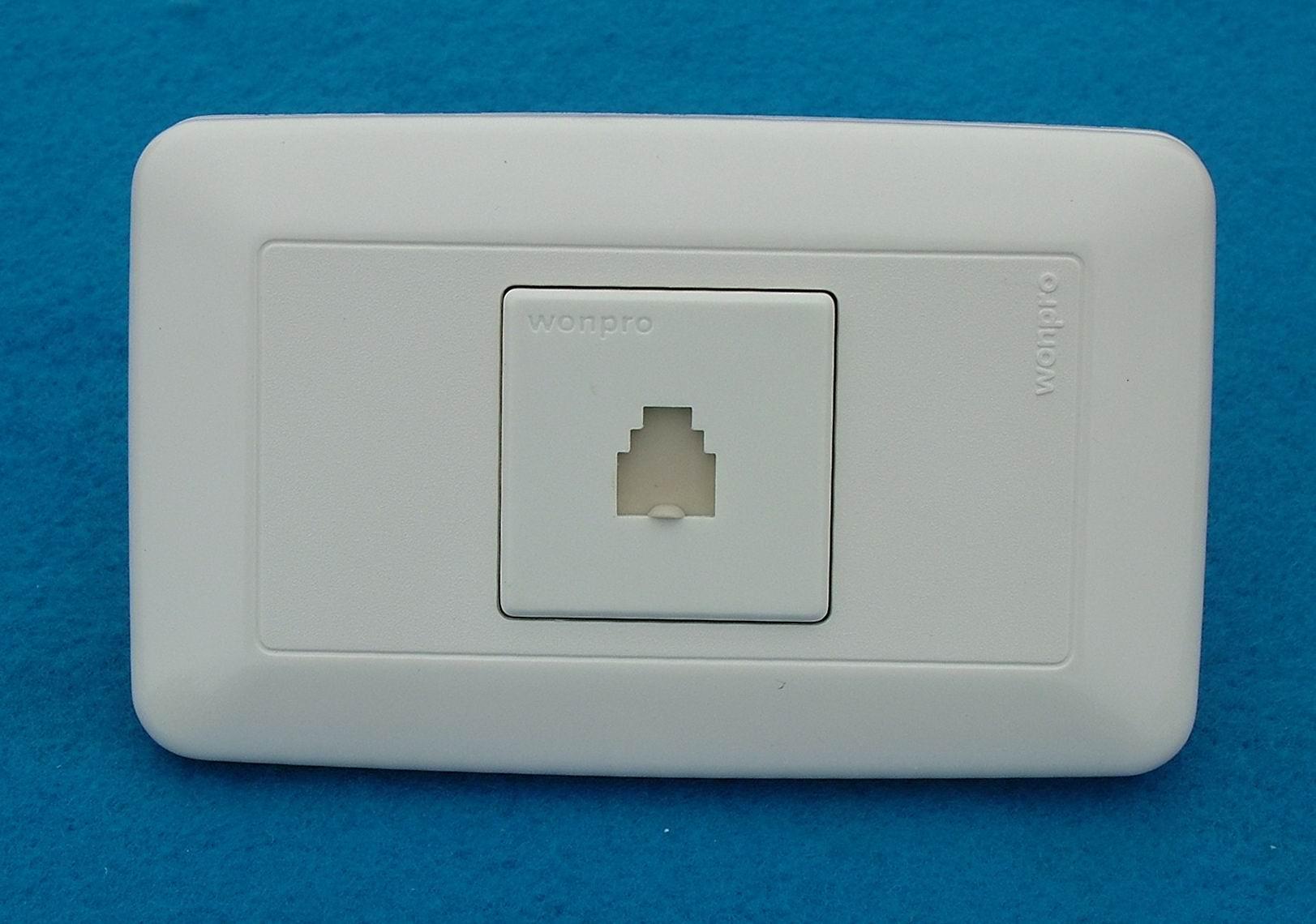

2、在通訊信息方面，有電視天線插座、電話插座與網絡插座，用於室內牆裝電視天線，電話機線與網線接插。

電視插座又稱TV插座、電視面板、有線插座；

電話插座有二芯、四芯、六芯與八芯，可根據需要組裝。接觸性能可靠，使用方便，造型美觀。電話插座帶保護門裝置，具有防塵作用。

網絡插座又稱電腦插座、網線插座.、寬帶插座、網絡面板。網絡這種是從電話中分離，所以就有了電話電腦一體插座；網絡的另一種從有線電視分離，所以有了電視電腦一體插座。網絡插座也帶保護門裝置，具有防塵作用。

3、在酒店、賓館、醫院、旅遊場所方面，配有專用配線器具。有146系列大麵板插座，視音頻插座，電視插座，延時與調光，插卡取電，請勿打擾開關，節能剃須插座，防水門鈴與防濺盒等等。

[功能特性]

1、面板採用優質PC料，底座採用尼龍66阻燃材料，抗衝擊，阻燃、耐高溫，實踐証明，產品在各種惡劣的環境下都能正常使用，即不易發黃、不變色、耐老化能力強。

2、插座導電部分採用錫磷青銅和優質黃銅，導電率高，溫升小，持久保持優良性能。

3、插座插孔的彈簧片採用搞回復性，彈性強，持久不變形的銅件，金屬件質地柔韌，富有彈性，服服貼貼接觸插腳，十萬次的插拔考驗，服貼插腳依舊不變；

4、通用功能件設計，令插座組合千變萬化，實現組合目的， 隨心所欲安裝、拆換施工簡便；這種模塊化設計，使開關插座的組合變得輕鬆容易。

5、插座系列產品是專利萬用插孔設計，適用於符合國際標準的美、亞、歐、非各國插頭。

6、卡扣槽與退線壓塊的配置，準確定位功能件，並使導電線插入拔出進退自如。

7、附加保護門功能，國內獨創雙保險設計，必須同時開啟兩扇保護門，方可接通電源，防止單孔誤插及儿童觸電。

8、產品系列非常齊全，可滿足各種功能需求。

[裝配說明]

1、在上蓋與框架之間有個側邊留有一小翹孔，把起子插到這個孔上，用力往上撬起，上蓋脫離框架，分開兩部分。

2、把開關或插座功能件裝進框架，可以聽“咔嚓”一聲。為了確保已經安裝牢固，轉到框架背面，檢查下框架上卡扣板是否卡入卡槽。卡槽都是預先設置在開關或插座功能件四個側邊。如果沒有卡緊，就用起子把卡扣板往卡槽方向扳過來，也可以聽到“咔嚓”一聲，此時可以確保已經安裝牢固了。

3、把上蓋蓋上框架，用力壓下，“咔嚓”一聲，這樣就把蓋子蓋好。

4、接下要裝配，安裝時，將單芯硬導線(Φ1.13-Φ1.78)剝皮12mm后，插座後座直插式裝置，就直接插入進線孔。

5、如果要退出導線，直插式的直接壓迫白色壓鈕即可，鎖螺絲式則用螺絲刀退線拔出。

6、如果要取下插座或開關，把上蓋脫離框架，後起子插到插頭後座與框架卡線裝置處，向外方向翹，同時手指加壓即可。

[用途說明]

廣氾運用於家庭、酒店、學校、醫院，建築行業、設計裝潢、工業行業，通訊信息與家用電器等等。

[須知安全]

屋子在裝修時，要用到的各種牆壁開關、插座要數十個之多，劣質的牆壁開關用不了多久就會出現打火現象，給我們的生活帶來安全隱患。

選擇牆壁開關是時很有必要注意以下三個方面：

一、觀察牆壁開關、插座外觀

優質開關和插座的面板應採用高級塑料產品，看起來材質均勻，表面光潔有質感。面板材料用高級PC料，其阻燃性、絕緣性和抗衝擊性都非常出色，並且材質穩定、不易變色。

二、內部結構

開關通常應採用純銀觸點和用銀銅復合材料做的導電片，這樣可防止開啟關閉時電弧引起氧化。優質面板的導電橋採用的是銀鎳銅復合材料，銀材料的導電性優良，而銀鎳合金抑制電弧的能力非常強，開關採用黃銅螺釘壓線，接觸面大而好，壓線能力強，接線穩定可靠。

三、選擇有保護門的牆壁開關產品

要檢查一下牆壁開關或插座夾片的緊固程度，插力平穩是一個關鍵因素。同時強力擠壓使插頭不易脫落，有效地減少了非人為因素的斷電事故發生。在考慮開關和插座的安全性之餘，它們的外觀設計也被越來越多的消費者所關注，顏色的選擇儘量與牆體顏色接近。

正確安全地使用開關插座，做好開關插座火災的預防措施，避免災難的發生。開關插座使用過程中也潛在着安全隱患。

電器主要通過開關、插座獲得電源，因此開關和插座的使用頻率非常高。但如果開關和插座選型、安裝或使用不當，極易引發火災事故。因此做好這類火災的預防工作非常重要。

開關、插座火災的預防措施主要包括以下八個方面：

A、正確選型，也就是根據家用電器的總容量及具體使用環境，選擇合適的開關和插座。濕度較大的場所應選用防火開關和拉線開關；有腐蝕性物品或灰塵較大的室內不可安裝開關、插座，而應安裝于室外；具有燃燒、爆炸危險的場所，應選用防火或防爆的開關和插座；

B、閘刀式開關應選用相匹配的保險絲。不允許任意更改尤其是加粗熔體，更不允許用銅、鋁、鐵等金屬絲代替保險絲；

C、開關、插座的額定電流及額定電壓均應與用電實際相符。不可任意超負荷，以免線路過載燒坏膠木造成短路引起火災；

D、單極開關應控制火(相)線，不可接在零線上。否則人體若接觸堆線同樣會引起觸電事故。一旦火線接地，還會發生短路甚至引起火災；

E、燈頭插座在過載時極易發生事故。因此不可將電熨斗、電爐、空調等大功率電器接入燈頭插座使用，以免引發火災；

F、外出、睡覺或突然停電時，要及時切斷電源，特別是電熱器具更應倍加註意；

G、開關、插座應儘量安裝在乾燥、清潔、無塵的位置，以免受潮腐蝕造成膠木擊穿短路而引發火災；

H、開關、插座老化和損坏后，應及時修理和更換。

為了您和您家人的幸福，請正確安全地使用開關插座，防止意外事故的發生！
