[牆壁開關插座定義]

開關插座就是安裝在牆壁上使用的電器開關與插座，是用來接通和斷開電路使用的家用電器，有時可以為了美觀而使其還有裝飾的功能。

[開關插座專利定義]

插座部分：

本系列系多用途單相插座。該產品屬高檔位產品用於室內裝修適合牆上明裝暗裝電器插座之用，具有外觀新穎，外殼採用阻燃材料，接插件導電性能安全、可靠；採用組合式無螺紋接線端子。插座為多用途的形式適用於扁形、圓柱形、二極、三極插頭而且世界20多個國家地區各類型的插頭都能使用該插座作為插接件。也可以選用帶保護門的結構。

開關部分：

本產品WFN系列採用蹺板式結構，可用於室內牆上安裝，具有雙聯開關或單極開關作用。帶銀觸點，導電性能良好並帶有指示燈作為通斷電源指示標誌，指示燈亮時錶示電源斷開，因此在黑暗情況下能明顯指明開關的位置，手操作方便。組合式，無螺紋接線子， 便於安裝，採用阻燃材料製造外殼具有安全防燃燒的性能。

本組合系列: 組合系列即開關+插座的配合使用.穩不落產品可自由組合，顯現個性化要求。

[產品種類]

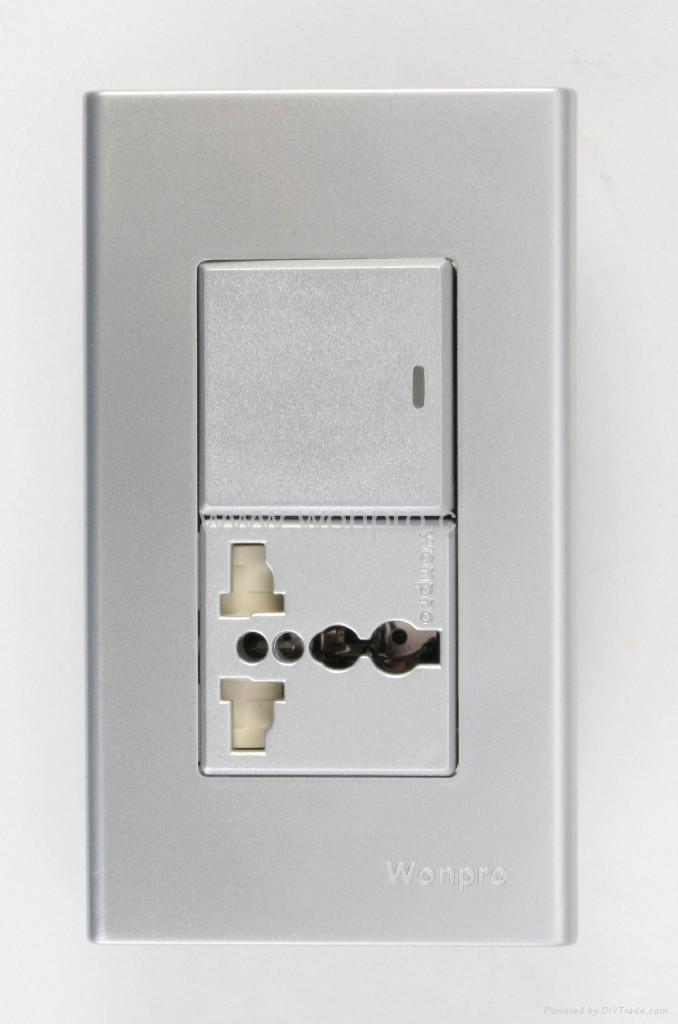

WFN-2.S1C.R4S
小切片單控 單路單用型
單控開關+萬用安全插座
額定: 16A 250V
顏色: 銀色
面板尺寸: 119 x 73 (mm)
安裝孔: 83.5 (mm)

 [電氣參數]

插座部分：

 額定電流：10A 16A

電壓範圍：180V～250V 50Hz

設計功率：2500W 10A MAX（純電阻特性負載）

面板材料：優質PC料（防彈膠）
底殼材料：優質阻燃PA66料 （尼龍66）
環境溫度：-10℃～+42℃

溫 升：≤45℃（10A電流時）

相對濕度：≤95%，在此環境下連續48H確保正常工作。

阻燃等級：UL94-V0

插拔次數：≥10000次

爬電距離：≥3mm

電氣間隙：≥3mm

插座銅片：厚度不小於0.6mm，不同極性之間絕緣電阻不小於5MΩ；

插座的接線端子能可靠的連接2根截面為1－2.5mm2(6A、10A)、1－4mm2(15A、16A)、2.5－6mm2（25A）的導線；
用自攻鎖緊螺釘或自切螺釘安裝的，軟塑固定件在經受10次擰緊退出試驗后，無鬆動或掉渣，螺釘及螺紋無損坏現象。

開關部分：

 額定電流：16A

電壓範圍：180V～250V 50Hz

設計功率：2500W 10A MAX（純電阻特性負載）

面板材料：優質PC料（防彈膠）
底殼材料：優質阻燃PA66料 （尼龍66）
開關觸點：銀合金觸點，動靜觸點分開后，絕緣電阻不小於5MΩ；

環境溫度：-10℃～+42℃

溫 升：≤45℃（10A電流時）

相對濕度：≤95%，在此環境下連續48H確保正常工作。

阻燃等級：UL94-V0

開關壽命：≥40000次

爬電距離：≥3mm

電氣間隙：分隔的帶電部件之間≥1.2mm，帶電部件與其他部件之間≥3mm

開關的接線端子能可靠的連接2根2.5mm2截面的導線；

[產品分類]

插座部分

1、除了萬用多用途插座，還設計開發符合各國標準的插座，有國標，美標，英標，歐標，IEC公母座，空調插座，又稱16A插座，等等。

2、在通訊信息方面，有電視天線插座、電話插座與網絡插座，用於室內牆裝電視天線，電話機線與網線接插。

電視插座又稱TV插座、電視面板、有線插座；

電話插座有二芯、四芯、六芯與八芯，可根據需要組裝。接觸性能可靠，使用方便，造型美觀。電話插座帶保護門裝置，具有防塵作用。

網絡插座又稱電腦插座、網線插座.、寬帶插座、網絡面板。網絡這種是從電話中分離，所以就有了電話電腦一體插座；網絡的另一種從有線電視分離，所以有了電視電腦一體插座。網絡插座也帶保護門裝置，具有防塵作用。

3、在酒店、賓館、醫院、旅遊場所方面，配有專用配線器具。有146系列大麵板插座，視音頻插座，電視插座，延時與調光，插卡取電，請勿打擾開關，節能剃須插座，防水門鈴與防濺盒等等。

開關部分

1、按照產品功能分，可分為雙聯(雙控)開關, 單極(單控)開關, 帶燈與不帶燈開關。

雙聯開關具有兩個迴路, 可以在兩個不同地方控制用電器(照明燈), 可以在樓上/下、不同房間使用。

單極開關只有一個迴路，只控制迴路上的用電器(照明燈)。

帶燈開關裝有氖泡作為指示燈, 在不通電情況, 指示燈亮發出亮光,定位開關位置。

不帶燈開關也裝有熒光板作為指示燈,在黑暗情況下, 指示燈亮發出微光,定位開關位置。

2、按照開關切片的大小，又可分為大切片,小切片,兩切片,三切片,四切片, 五切片,與六切片開關(六切片為最大)。本WFN系列三切片為最大。四切片, 五切片,與六切片開關歸在WF-3系列內。可以根據產品功能與切片大小情況, 來組配本系列產品。

[功能特性]

插座部分

1、面板採用優質PC料，底座採用尼龍66阻燃材料，抗衝擊，阻燃、耐高溫，實踐証明，產品在各種惡劣的環境下都能正常使用，即不易發黃、不變色、耐老化能力強。

2、插座導電部分採用錫磷青銅和優質黃銅，導電率高，溫升小，持久保持優良性能。

3、插座插孔的彈簧片採用搞回復性，彈性強，持久不變形的銅件，金屬件質地柔韌，富有彈性，服服貼貼接觸插腳，十萬次的插拔考驗，服貼插腳依舊不變；

4、通用功能件設計，令插座組合千變萬化，實現組合目的， 隨心所欲安裝、拆換施工簡便；這種模塊化設計，使開關插座的組合變得輕鬆容易。

5、插座系列產品是專利萬用插孔設計，適用於符合國際標準的美、亞、歐、非各國插頭。

6、卡扣槽與退線壓塊的配置，準確定位功能件，並使導電線插入拔出進退自如。

7、附加保護門功能，國內獨創雙保險設計，必須同時開啟兩扇保護門，方可接通電源，防止單孔誤插及儿童觸電。

8、產品系列非常齊全，可滿足各種功能需求。

開關部分：

1、外觀採用黃金分割法，創意唯新，造型典雅、高貴，米黃、乳白的表面，色彩流露柔和、溫馨的氣息，特別添加抗陽光紫外線照射保護，令產品恆久保持尊貴本色；

2、色調柔和典雅，抗紫外線，御侵蝕，品味卓然不群；

3、外觀流線分明，曲直有致，渾然天成，超薄身形塑造，輕盈、飄逸呈現；

4、開關係列產品切片大方，接觸面積足，開關動作輕盈順暢，無頓澀感；

5、夜間燈光顯示，于黑暗中給您一點亮光指示，令您準確把握光源方位；

6、開關內鑲銀質觸點，切斷、接通電流一觸而就，導電性能快捷、強勁。

[裝配說明]

1、在上蓋與框架之間有個側邊留有一小翹孔，把起子插到這個孔上，用力往上撬起，上蓋脫離框架，分開兩部分。

2、把開關或插座功能件裝進框架，可以聽“咔嚓”一聲。為了確保已經安裝牢固，轉到框架背面，檢查下框架上卡扣板是否卡入卡槽。卡槽都是預先設置在開關或插座功能件四個側邊。如果沒有卡緊，就用起子把卡扣板往卡槽方向扳過來，也可以聽到“咔嚓”一聲，此時可以確保已經安裝牢固了。

3、把上蓋蓋上框架，用力壓下，“咔嚓”一聲，這樣就把蓋子蓋好。

4、接下要裝配，安裝時，將單芯硬導線(Φ1.13-Φ1.78)剝皮12mm后，插座後座直插式裝置，就直接插入進線孔。

5、如果要退出導線，直插式的直接壓迫白色壓鈕即可，鎖螺絲式則用螺絲刀退線拔出。

6、如果要取下插座或開關，把上蓋脫離框架，後起子插到插頭後座與框架卡線裝置處，向外方向翹，同時手指加壓即可。

[用途說明]

廣氾運用於家庭、酒店、學校、醫院，建築行業、設計裝潢、工業行業，通訊信息與家用電器等等。

[須知安全]

屋子在裝修時，要用到的各種牆壁開關、插座要數十個之多，劣質的牆壁開關用不了多久就會出現打火現象，給我們的生活帶來安全隱患。

選擇牆壁開關是時很有必要注意以下三個方面：

一、觀察牆壁開關、插座外觀

優質開關和插座的面板應採用高級塑料產品，看起來材質均勻，表面光潔有質感。面板材料用高級PC料，其阻燃性、絕緣性和抗衝擊性都非常出色，並且材質穩定、不易變色。

二、內部結構

開關通常應採用純銀觸點和用銀銅復合材料做的導電片，這樣可防止開啟關閉時電弧引起氧化。優質面板的導電橋採用的是銀鎳銅復合材料，銀材料的導電性優良，而銀鎳合金抑制電弧的能力非常強，開關採用黃銅螺釘壓線，接觸面大而好，壓線能力強，接線穩定可靠。

三、選擇有保護門的牆壁開關產品

要檢查一下牆壁開關或插座夾片的緊固程度，插力平穩是一個關鍵因素。同時強力擠壓使插頭不易脫落，有效地減少了非人為因素的斷電事故發生。在考慮開關和插座的安全性之餘，它們的外觀設計也被越來越多的消費者所關注，顏色的選擇儘量與牆體顏色接近。

正確安全地使用開關插座，做好開關插座火災的預防措施，避免災難的發生。開關插座使用過程中也潛在着安全隱患。

電器主要通過開關、插座獲得電源，因此開關和插座的使用頻率非常高。但如果開關和插座選型、安裝或使用不當，極易引發火災事故。因此做好這類火災的預防工作非常重要。

開關、插座火災的預防措施主要包括以下八個方面：

A、正確選型，也就是根據家用電器的總容量及具體使用環境，選擇合適的開關和插座。濕度較大的場所應選用防火開關和拉線開關；有腐蝕性物品或灰塵較大的室內不可安裝開關、插座，而應安裝于室外；具有燃燒、爆炸危險的場所，應選用防火或防爆的開關和插座；

B、閘刀式開關應選用相匹配的保險絲。不允許任意更改尤其是加粗熔體，更不允許用銅、鋁、鐵等金屬絲代替保險絲；

C、開關、插座的額定電流及額定電壓均應與用電實際相符。不可任意超負荷，以免線路過載燒坏膠木造成短路引起火災；

D、單極開關應控制火(相)線，不可接在零線上。否則人體若接觸堆線同樣會引起觸電事故。一旦火線接地，還會發生短路甚至引起火災；

E、燈頭插座在過載時極易發生事故。因此不可將電熨斗、電爐、空調等大功率電器接入燈頭插座使用，以免引發火災；

F、外出、睡覺或突然停電時，要及時切斷電源，特別是電熱器具更應倍加註意；

G、開關、插座應儘量安裝在乾燥、清潔、無塵的位置，以免受潮腐蝕造成膠木擊穿短路而引發火災；

H、開關、插座老化和損坏后，應及時修理和更換。

為了您和您家人的幸福，請正確安全地使用開關插座，防止意外事故的發生！
