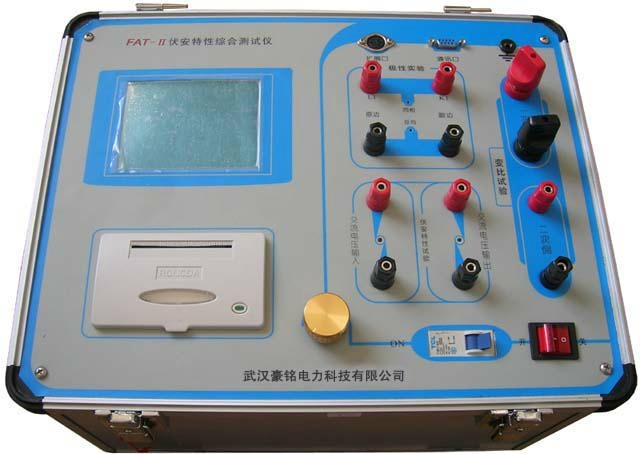

FAT-II型CT伏安特性綜合測試儀

全自動型測試儀：僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自

動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握。

功能全面：可測試保護CT伏安特性、5％和10％誤差曲線，變比、極性，還可以輸出大電

流用於測試CT的二次迴路。

不接觸測試，安全性高：全微機化裝置，設定好后完全不需人工接觸而全自動進行測試

可使測試人員遠離高壓電路，確保測試人員安全，可靠性高。

可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以採用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。

輸出容量大：伏安特性試驗最大輸出高達1000V、10A，短時可達20A。採用外接調壓器最

大輸出可達1500V、20A；變比測試最大電流高達600A。

可選外接升壓器、升流器：選配的外接升壓器最高可升至2000V、3A，選配的升流器可升至

900A，3000VA。採用外接升壓器可用於做500KV等級1A電流互感器的伏安特性試驗。

大屏幕圖形LCD、全漢化圖形界面：測試時直接顯示伏安曲線圖，清晰美觀，直觀方便。面

板自帶打印機，可隨時打印曲線圖及測試數據。

旋轉鼠標操作：採用光電旋轉鼠標進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常

規控件。操作非常方便簡單，使用壽命長。

大容量存儲器：可存儲多組測試數據  數據掉電不會丟失，可測完回辦公室調出打印以及上

傳至電腦保存。

雙操作方式：設置有RS232通信接口，可以聯接筆記本電腦進行操作。單機操作的數據可

以保存，上傳至電腦保存、顯示、編輯、打印。

方便攜帶：體積小，重量輕，便於流動試驗。

 裝置技術參數
