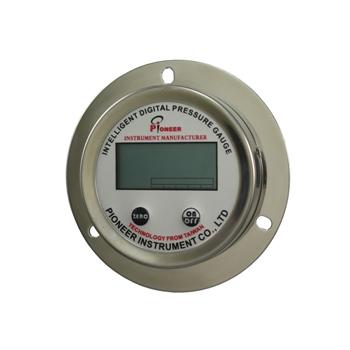

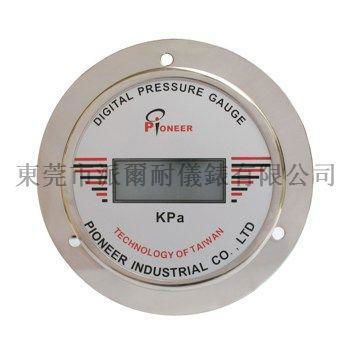

數顯壓力表

（數顯壓力計,數字壓力計）

派爾耐數顯壓力表又稱為數顯壓力計,數字壓力計,它採用進口優質壓力傳感器芯片,高精度和高穩定性能滿足客戶的不同需求,儀表經過嚴格精密的溫度和線性補償,採用CPU模塊化信號處理,經過單片機轉換,實時顯示壓力數值並輸出標準遠傳信號.

儀表採用一體化設計,安裝便捷,維護簡單,測量精度高,且無機械磨損，是精密量測控制的首選儀表,可以補充傳統機械式電接點壓力表在量測精度和控制靈敏度及使用壽命上的不足.
派爾耐數顯壓力表廣氾用於石油,化工,電力,環保,自動化供水,小區二次供水等領域中對各種氣體,液體的表壓絕壓測量控制,還可用於密封測漏設備,的是工業化現場的理想的智能化測控儀表.

表頭直徑

※63mm(2.5")  ※75mm(3.0")  ※100mm(4.0")  ※150mm(6.0")  ※200mm(6.0")

錶殼材質

※SUS304不鏽鋼  ※鑄鋁  ※塑殼(PP)  ※塑殼(ABS)

傳感器外殼

※黃銅  ※SUS304不鏽鋼  ※SUS316不鏽鋼  ※316L不鏽鋼

傳感器類型

※陶瓷壓阻式  ※擴散硅式  ※陶瓷電容式 ※應變式

密封件材質

※橡膠  ※氟橡膠 ※硅橡膠  ※丁晴橡膠

壓力形式

※表壓式(正壓,負壓,壓力真空連程式)  ※絕壓式

表頭顯示

4位LED(紅色高亮型)4位LCD(可選帶綠色背光)  5位LCD

分辨率

1個字

工作電壓

DC24V (標配)或AC 220V(配套AC220#DC24V電源適配器）

采樣速率

4次/秒~36次/秒

使用溫度

-30~80℃(工作溫度持續高于80℃建議外加散熱裝置)

環境溫度

-30~60℃(環境溫度持續高于60℃建議外加通風裝置)

相對濕度

10%~80%(RH)

振動頻率

0~300(HZ)

加速度

≤3*9.81(ms-2)

耐衝擊

≤10*9.81(ms-2)

阻尼時間

0~32 S(秒)可調(部分規格都此選項)

最大壽命

>1*108壓力循環(@25℃)(次)

防爆等級

ExibⅡCT6

防護等級

IP65

認可標準

JB/T7392-1994

安裝環境

可適應于對銅合金,電鍍件,不鏽鋼無腐蝕的工作環境.

隨機附件

合格証,使用說明

結構樣式

※一體式結構   ※分體式結構

常用壓力單位

kPa(千帕)

bar(巴)

MPa(兆帕)

psi(磅力)

mbar(毫巴)

 Pa(帕)

kgf/cm2(千克力)

inHg(英吋汞柱)

mmHg(毫米汞柱)

cmH2O(釐米水柱)

mmH2O(毫米水柱)

壓力量程(可訂製特殊量程,超低壓量程僅適用於量測潔淨乾燥無腐蝕性之氣體壓力介質)

壓力形式

正壓

負壓

壓力真空連程式

超低壓量程

0~30--0~5000Pa(MAX)

0~-30--0~-5000Pa(MAX)

-15~0~-15-- -2500~0~2500Pa(MAX)

微壓量程

0~5--0~100kPa(MAX)

0~-5--0~-100kPa(MAX)

-2.5~0~-2.5-- -50~0~50kPa(MAX)

常規量程

0~0.1--0~40MPa(MAX)

0~0.1MPa/110~0kPa

-0.1~0~0.1-- -0.1~0~5MPA(MAX)

高壓量程

0~60MPa--0~250MPa(MAX)

儀表性能參數

精度等級

0.1%F.S.

0.16%F.S.

0.2%F.S.

0.25%F.S.

0.3%F.S.

0.4%F.S.

0.5%F.S.

非線性

≤0.1%F.S.

≤0.16%F.S.

≤0.2%F.S.

≤0.25%F.S.

≤0.3%F.S.

≤0.4%F.S.

≤0.5%F.S.

重複性

≤0.1%F.S.

≤0.16%F.S.

≤0.2%F.S.

≤0.25%F.S.

≤0.3%F.S.

≤0.4%F.S.

≤0.5%F.S.

穩定性

≤0.1%/年

≤0.16%/年

≤0.2%/年

≤0.25%/年

≤0.3%/年

≤0.4%/年

≤0.5%/年

響應遲滯

≤0.1%F.S.

≤0.16%F.S.

≤0.2%F.S.

≤0.25%F.S.

≤0.3%F.S.

≤0.4%F.S.

≤0.5%F.S.

零位溫漂

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

滿度溫漂

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

±0.03%/℃

安裝形式

徑向安裝型

徑向后法蘭安裝型

徑向側裝式

徑向后法蘭分體安裝型

軸向安裝型

軸向前帶邊安裝型)

軸向前邊加支架安裝型

軸向前帶邊分體安裝式

接頭鏍紋(列表中為本公司產品的標準規格,可按用戶要求制做特殊螺紋,如公制螺紋,G螺紋,NPT螺紋及其它非標螺紋)

數顯遠程壓力表表徑

63mm(2.5")

66mm(2.66")

76mm(3.0")

80mm(3.15")

100mm(4.0")

150mm(6.0")

公制螺紋(公制細牙)

M10,M12,M14

M10,M12,M14

M12,M14,M16

M12,M14,M16

M14,M16,M20

M14,M16,M20

英制管螺紋(G)PF

1/8,1/4

1/8,1/4

1/4,3/8

1/4,3/8

3/8,1/2

3/8,1/2

英制錐管螺紋(ZG)PT

1/8,1/4

1/8,1/4

1/4,3/8

1/4,3/8

3/8,1/2

3/8,1/2

美製錐螺紋(Z)NPT

1/8,1/4

1/8,1/4

1/4,3/8

1/4,3/8

3/8,1/2

3/8,1/2

可選項目:

*如用於壓力脈衝較大的介質可選取配:緩衝彎管或阻尼器。

*如需要在不用或更換壓力表時不停機做業，須隔斷壓力表和被測介質的可選配壓力表開關.

*如採用管道安裝(AT)時,可選配45#鋼焊接底座,壓力表開關及緩衝彎管,可成套供應.

*如採用面板安裝(DT或ET)時,可選配壓力表專用測壓軟管,及壓力表開關.

適用介質:

按壓力量程可選用不同類型之傳感器以適應各種介質之壓力測量.

訂購須知:

1，請註明所需數顯壓力表的表頭尺寸。

2，請註明所需數顯壓力表的量程範圍。

2，請註明所需數顯壓力表的結構樣式。

3，請註明所需數顯壓力表的安裝形式。

4，請註明所需數顯壓力表的接口類型。

5，請註明所需數顯壓力表量測介質工作溫度與安裝的環境溫濕度。

1,多種材質,有眾多的選擇.

2,精心設計的亮麗外觀,讓使用設備顯示價值.

3,經濟的價格.讓您的成本更具競爭力.

4,靈活的安裝方式，便於拆卸。

5,眾多的壓力量程,能更好的適應客戶的要求.

6,讀數直觀,顯示清晰明瞭.
7,穩定性好:溫度漂移≤0.005(%FS/℃) 穩定性(0.2%FS/年)
8,抗電磁干擾設計,適合惡劣使用環境.
9,可選模擬信號輸出,用於遠傳
10,精度高:≤0.1%FS(模擬信號)/≤0.5(數顯信號)
11,可選加RS232/485通訊接口
12,壓力過載限流信號處理.
13,本安防爆.

※微壓型數字壓力表用於測量液體,氣體或蒸氣的微小壓力,滿量程5KPA以下只能適用於 潔淨的無腐蝕氣體介質.
※真空型數字壓力表用於測量液體,氣體或蒸氣負壓,滿量程-5KPA以下只能適用於潔淨的無腐蝕氣體介質.
※壓力真空型數字壓力表能同在一個表盤上指示正壓及負壓,用於測量液體,氣體或蒸氣正負壓力,滿量程-5~0~5KPA以下只能適用於無腐蝕氣體介質.
※全不鏽鋼數字壓力表適用於腐蝕性較強的適合不鏽鋼元件檢測的氣體介質和惡劣的外部腐蝕環境或野外,露天,高溫高濕等非常規工作環境，測量氣體或蒸氣的壓力並需要發出控制或發出報信號的,滿量程-10~0~10KPA以下只能適用於無腐蝕氣體介質.
※通用型數字壓力表：適用於一般壓力場合.
※震型數字壓力表：適用於測量劇烈震動場所及有介質波動情況下的場合
※耐高溫型數字壓力表：適用於高溫場合.
※隔膜型數字壓力表：適用於測量腐蝕性、高粘度、易結晶、含有固體狀顆粒、濕度較高的液體介質的壓力.
※防爆型數字壓力表：適用於有爆炸性混合物的危險場合介質.

派爾耐儀表有限公司生產的數顯壓力表廣氾用於航天、航空等軍事工程、石油、化工、冶金、電力、水文、地質、鐵路、環保、氣象、計量、科研、自動化儀表製造和生產過程檢測與控制系統。適用於各種氣體、液體的表壓、差壓、負壓、絕對壓的靜態及動態測量。

1,在儀表安裝前應先檢查儀表的配件清單所列配件是否齊全,儀表的外包裝是否有破損,確認無誤再進行安裝.

2.安裝 前先檢查儀表的型號,量程,材質,精度,電源電壓是否和設計要求及使用要求相一致,並在詳細閱讀使用說明后再進行操做,條件允許的情況下,請先檢驗儀表后再進行後續安裝.

3.安裝時應首先確認儀表的接口是否和裝配目標配套,並選擇與量測介質兼容的密封件或密封材料,使用工具旋緊，不應強扭錶殼,嚴禁人為修改儀表的裝配接口,或裝儀表強行安裝在不匹配的接口上.

4.安裝好儀表后,在開動系統或設備前請再次確認,電氣接口接線及電源電壓是否正確,壓力量程是否和安裝目標相匹配.確認無誤后請開機運行,如在試運行時有任何異常,請立即關閉系統或設備檢察.

5.儀表應盡可能安裝在電磁干擾小,無強振動源,通風好,無粉塵的環境中.工作環境振動頻率<25HZ，振幅不大於1mm。
6.儀表使用宜在週圍環境溫度為-20~80℃。
7.使用中因工作環境溫度過高或因製造成地和使用地的大氣壓差和溫度差，儀表指示值不回零位或出現示值超差，請先調零后再使用。
8.儀表使用範圍，應在上限的1/3～2/3之間。
9.在測量腐蝕性介質時或高溫介質時請注意選用全不鏽鋼材質的,並請在訂購時寫明量測的介質種類和工作溫度.
10.需用於測量結晶或粘稠介質的儀表，在訂貨時應註明要求條件如介質粘度或介質的種類 加裝隔離系統。

11.儀表應經常進行檢定,每三個月一次(至少每六個月一次)
