一、設備簡介：

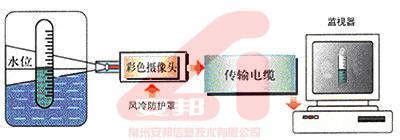

通過在氣包水位機前方月1米左右的位置上安裝一台彩色攝像機,用以觀察水位機的刻度變化情況並顯示在中控室的監視器屏幕上,供鍋爐操作人員實時觀察。這樣比人工就地觀察更直觀、更及時、更清晰。

二、基本參數：

1、規格型號：AB- SWTV-1電站氣包水位高溫環境工業電視設備

2、使用範圍：電站氣包水位監控

3、環境溫度：＜80℃

4、供氣要求：壓縮空氣：入口管徑4″、 壓力0.4、流量0.2m3／min、入口溫度≤35℃

5、安裝須知

（1）、在距水位計前方約1米左右的位置上架設安裝支架，將本設備固定在安裝支架上，接通冷卻氣管，調整好方向和鏡頭，讓水位計的圖像充滿監視器屏幕。

（2）、一般電站鍋爐有兩套水位計裝置，每個水位計安裝一套本設備。將現場兩套攝像信號都引到監控中心的視頻切換器上，操作人員可以在監視上輪流觀察兩個水位計的工作情況。

三、電氣參數：

1、供電要求：220VAC50Hz,功耗＜10W

2、鏡頭參數：自動光圈鏡頭， f=6m m

3、圖像參數：彩色攝像機1/3 CCD, 分辨率:480線, 信噪比:≥42dB

4、自 保 護：設備具有超溫時自動切斷電源,溫度再次正常時恢復供電

四、外觀參數：

1、外形尺寸：防護罩：340(L)×φ140mm.
