雙壁熱縮套管

產品描述

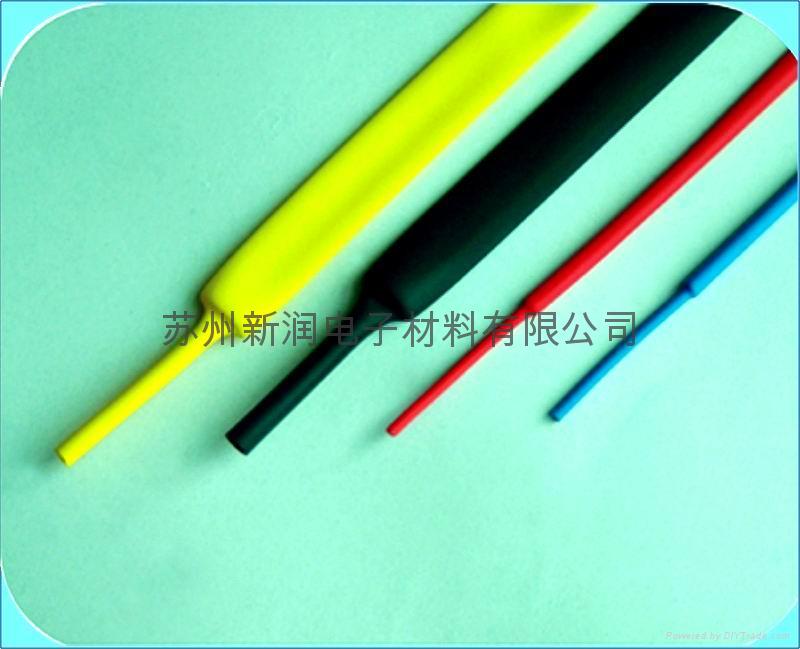

XR-H 雙壁熱縮套管(XR-H Dall HEAT SHRINKABLE TUBES)

描述:

※ 雙壁熱收縮套管內層附有熱熔膠的半柔性熱縮管,外層是由輻射交聯聚烯烴組成,內層是專門設計的膠性內壁;加熱時內壁熔融,並隨外壁收縮填充孔隙或縫隙,冷卻后,雙壁管壁厚均勻,結實.

※ 阻燃級別: UL224 VW-1

※ 產品具有低溫收縮、柔軟、阻燃、防水防潮、耐油耐酸等優點.

※ 產品收縮比率:2:1 3:1 4:1

用途:

本產品廣氾應用於電子設備的接線防水,電線分支處的密封固定,金屬管線的防腐保護,以及防止由高分子鏈鬆弛產生的鬆動和脫落,如水下燈飾,汽車剎車油管,高級線束的防腐保護.

性能參數:Properties

性能Properties	特性要求(Specification Requirement)
※ 物理性能(Physical):
收縮溫度(Shrink Temperature)	90-110℃
適用溫度(Continuous Operating Temperature)	-55℃～125℃
老化后抗張強度(Tensile strength after aging)	10.4Mpa
老化后斷裂伸長率(Elongation after aging)	＞200%
收縮比率(Radial Shrinking Ratio)	33%(3:1) OR 25%(4:1)
縱向收縮(Longitudinal Shrinking Ratio)	＜±15%

※ 電氣性能(Electrical):
絕緣耐壓(Dielectric Voltage withstan)	≥2500V
體積電阻率(Volume resistivity)	≥10 14Ω.CM
※ 化學性能(Chemical):
銅腐蝕性(Corrosion )	不被侵蝕(NO corrosion)
耐油性(Copper stability)	卓越性能(Good to Excellent)
阻燃性(Flammability)	VW-1

規格 SIZE	擴張后尺寸 (Sides after spreading)				自由收縮后尺寸 (Sides after freedly shrink)
	最小內徑		壁厚		最小內徑		總壁厚		膠層厚度
	Mininside diameter		Wall thickness		MAX Wall		Sum wall thickness		JC wall thickness
	mm	INCH	mm	INCH	mm	INCH	mm	INCH	mm	INCH
1/8	3.2	0.125	0.57	0.016	1.00	0.039	1.00±0.28	0.039±0.010	0.50	0.020
3/16	4.8	0.187	0.57	0.016	1.50	0.059	1.00±0.28	0.039±0.010	0.50	0.020
1/4	6.4	0.250	0.57	0.016	2.00	0.079	1.00±0.28	0.039±0.010	0.50	0.020
3/8	9.5	0.375	0.64	0.016	3.00	0.118	1.00±0.28	0.055±0.010	0.61	0.024
1/2	12.7	0.500	0.80	0.016	4.00	0.157	1.78±0.38	0.070±0.010	0.76	0.030
3/4	19.1	0.750	0.93	0.020	6.00	0.236	2.25±0.55	0.088±0.020	0.76	0.030
1	25.4	1.000	1.00	0.020	8.00	0.315	2.54±0.55	0.100±0.020	1.02	0.040
1-1/4	30.0	1.200	1.20	0.025	10.0	0.394	2.54±0.55	0.100±0.020	1.02	0.040
