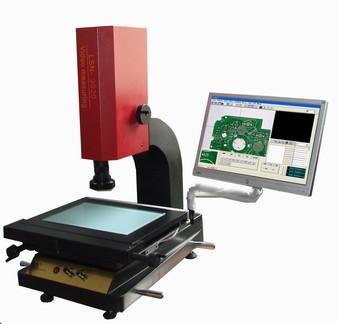

蘇州二次元測量儀

蘇州二次元測量儀
型號:-
品牌:-
原產地:中國
類別:電子、電力 / 儀器、儀表 / 電子測量儀器
標籤︰蘇州二次元 , 二次元測量 , 蘇州測量儀
單價: -
最少訂量:1 台

產品描述

產品用途:
適用於以二座標測量為目的一切應用領域,在機械,電子,儀表,塑膠等行業廣氾使用
產品說明:1/3"彩色CCD、 攝像機變焦物鏡倍率0.7~4.5X
規格參數:

儀器型號

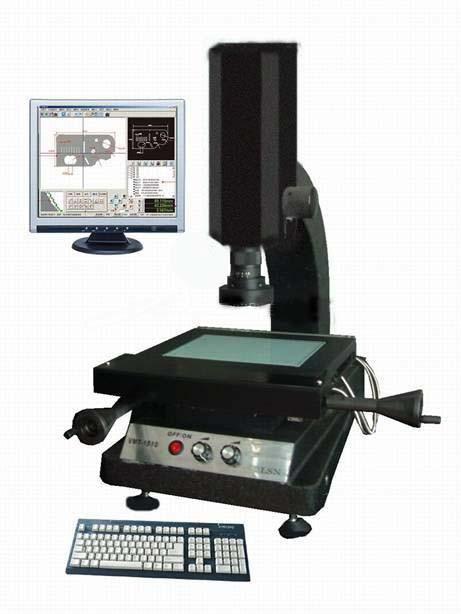

VMS-1510
VMS-2010
VMS-3020
VMS-4030


外型尺寸(mm)
570×370×790
520×580×870
700×500×900
860×650×1120
金屬台尺寸(mm)
250*250
350×270
500×350
600×450
XYZ運動行程(mm)
150×100×100
200×100×100
300×200×150
400×300×150
儀器重量(kg
45
100
180
350

測量與瞄準系統

雙焦物鏡倍率: 0.7~4.5X; 放大倍數:20X-120X; 30X-225X
測試電腦:專用測試電腦;物方視場:10.6~1.6mm
雙十字線發生器;數顯解析度:0.0005mm
精度:X.Y坐標示值誤差≤(3+L/100)?(L為被測長度單位:mm;
照明:表面光源與透射光源均用LED,亮度可調; 電源:220VAC),50HZ30W

儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒)
&

一、設備參數(名稱、規格、型號、單價等):

產品特點:

1spc資料轉換(製程能力分析):能將測量之資料輸出至Excel中進行分析
;2
、圖形可輸入到AutoCAD成為工程圖
3
AutoCAD標準工程圖可輸入實時影像中,令AutoCAD工程圖與實際工件外形重疊進行對比,從而找出工件和 工程圖的區別
;4
、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比
;5
、可以在鳥瞰的全圖中進行標註尺寸
;6
、自定義圓:可按客戶需要自定標準的圓,再以標準的圓和影像中的工件做重疊對比,從而找到工件與標準
圓形之間的誤差
;7
、自定義線段:可自行定義線段的起點坐標、長度、旋轉的角度,再與影像中的工件作重疊對比,從而找到
;
工件與標準圖形之間的誤差
8
、自設客戶坐標:在實時影像中的實際工件上自行設定坐標原點(00),在畫面上任意點標示該點的X、 Y坐標位置
;9
、坐標標註:以自設的坐標原點(0,0)為基準,標註畫面上任意一點的坐標位置
10
、專利取R角功能:為目前市面上準確的平面取R角方式
11
、測量:可測量平面上的任何幾何尺寸(角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等)
12、繪圖:可將實時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似
13
、標註:可以在實時影像中的工件上標註尺寸。(長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、 兩點間距等
14
、自動取線、取圓:無須人工取線或圓在某一範圍內用軟件可自動捕捉到最精準的線和圓

物品清單參照表:

1、二次元投影儀主體一台&
;2
、專用測試電腦主機一台 317寸液晶顯示器一台4、使用說明書一份

5、出廠檢測報告一份5、測量軟件光盤一張6、測試效正玻璃塊一片8、視頻線一條9、數據採集線一條

蘇州二次元測量儀 1蘇州二次元測量儀 2蘇州二次元測量儀 3蘇州二次元測量儀 4蘇州二次元測量儀 5
