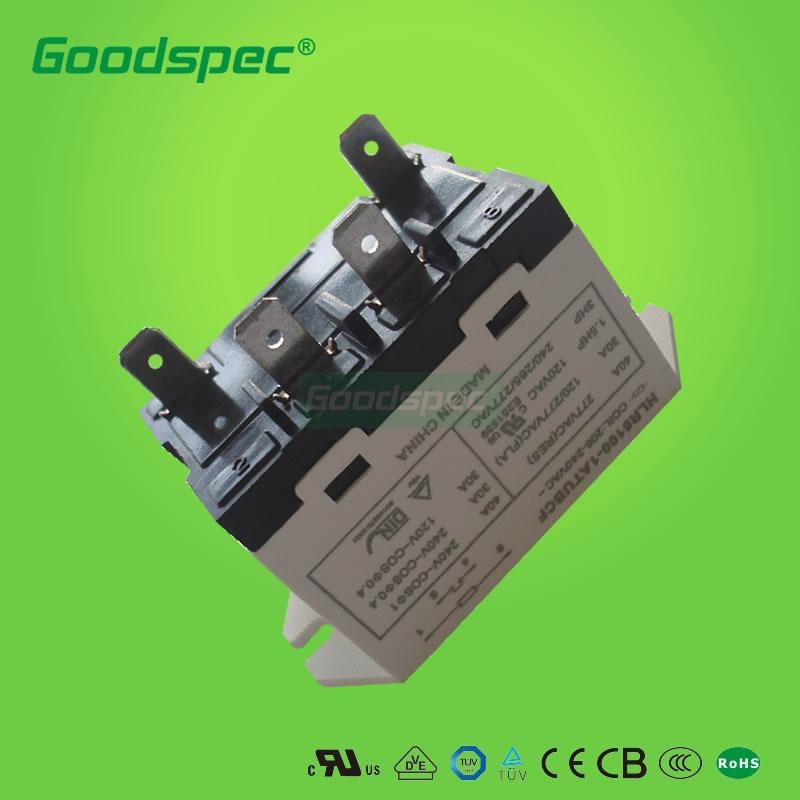

HLR6100-1ATUBJCF2-AC12功率繼電器

型號：	1ATUBJCF2-AC12
品牌：	宏立
原產地：	中國
類別：	電子、電力 / 電子元器件 / 繼電器、接觸器
標籤︰	功率繼電器 , 繼電器配件 , 制冷繼電器
單價：	¥42 / 件
最少訂量：	1000 件

發送查詢

產品描述

一、適用範圍和型號描述

1 、適用範圍

HLR6100-1ATUBJCF2-AC12功率繼電器1A為1極,額定電流30A 以接頭端子(T型)為主，螺絲端子(B型)，印刷電路板用端子(P型)等. 適用於壓縮機,加熱器控制,馬達,電源控制,複印機,傳真機,照明燈控制,微波爐,包裝機和食品加工機械等電器及設備的單相負載電路的控制. 本產品具有體積小，重量輕,線圈功耗低,觸點負載大,抗衝擊能力強，高可靠性等特性.

2 、型號及其含義

HLR6100	-	1A	T	UB	J	CF	2	-AC12
6100系列	整箱裝	一極	快速聯接	底座面板安裝	帶測試按鈕	絕緣等級	觸點材料	線圈電壓

二、產品說明及主要技術參數

★　額定絕緣電壓 Ui ： 600V

★　額定工作電壓 Ue ： AC 277V

★　額定工作電流： Ie=30A （ AC-8b ), Ith=40A

★　機械壽命＞ 1000 萬次

★　電壽命＞ 10萬次

★　線圈工作電壓範圍: 70% ～110%Us

★　產品線圈工作電壓 Us=12,24,36,48,110/120,220/240VAC&VDC

三、產品符合標準

	1 、符合UL508,IEC60947,GB14048標準。
	2 、獲得 ISO9001 質量保証體系認証、 UL,Rohs認証。
	UL 証書編號: E251539

四、訂貨要求

為了保証您使用的需要，在您訂貨時請詳細說明：

繼電器規格型號，極數，線圈控制電壓，額定工作電流，接線方式和包裝方式等。

如果您要求如下：額定電流：30A，工作電壓：240/277V，極數：一極，線圈控制電壓：12VAC，接線方式：一組1/4"快速接頭，負載：單相感性或線性負載，安裝方式：底座面板安裝（UB),帶測試按鈕，絕緣等級：CLASS F,包裝：120台／每箱（工廠包裝）。那麼您可選型是：HLR6100-1ATUBJCF2-AC12

舉列如下（包含此型號之派生規格）

Ie	極數	線圈控制工作電壓					電機功率
Ie	極數	12VAC	24VAC	120VAC	208/240VAC	277VAC	240VAC
30A	一極	HLR6100-1ATUBJCF2-AC12	HLR6100-1ATUBJCF2-AC24	HLR6100-1ATUBJCF2-AC120	HLR6100-1ATUBJCF2-AC208/240	HLR6100-1ATUBJCF2-AC277	2.5Kw
